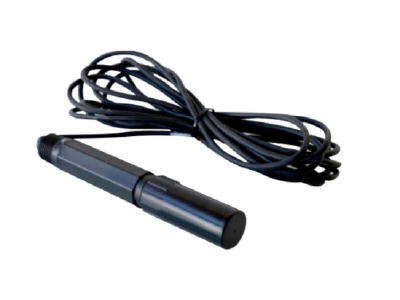

水质氨氮传感器

    工业在线氨氮传感器是我公司最新研发生产的一款在线智能氨氮传感器，采用进口元器件和氨氮膜头，基于最新的极谱分析技术，及先进的生产工艺和表贴技术。运用一系列先进的分析技术，确保仪器长期工作稳定可靠和准确性。具有0～5V模拟量电压输出，4～20mA模拟量电流输出，数字485通讯输出等功能。
（1）采用进口传感器设计，测量更加精确可靠。
（2）性价比超高。
（3）数字线性化修正，高精度、高稳定性。
（4）安装灵活，使用方便。

该传感器有三种：
1、模拟电压输出功能，0～10mg/L对应0～5V。
2、模拟电流输出功能，0～10mg/L对应4～20mA。
3、485通讯输出功能，输出氨氮值（或氨氮值与温度值，需订制）。
注：只可一种输出信号，不能同时输出多种信号。

测量范围：0～10.00 mg/L，0～100.00 mg/L，0～1000.00 mg/L；0～60℃
分 辨 率：0.01mg/L，0.1℃
精    度：±1%FS，±0.3℃
自动温度补偿：0～60℃
输出信号：A：0～5V
          B：4～20mA（电流环）
          C：RS485（标准Modbus-RTU协议，设备默认地址：01）
工作条件：环境温度为0～60℃，相对湿度≤90%
输出负载：负载＜300Ω（4～20mA）
工作电压：直流24V或直流5V（约定）
电极技术指标：硝酸根离子复合电极，3/4"NPT工业在线，黑色聚丙烯壳体，PVC敏感膜，纤维砂芯双盐桥、银/氯化银参比、凝胶，不锈钢管内三线PT1000&GND，10米长同轴+4导线，镀锡引线。

电极安装
请不要把电极直接投入水中，应使用电极安装支架或流通杯。安装前请务必使用生料带（3/4螺纹处）做好防水封闭工作，避免水进入氨氮电极中，造成氨氮电极电缆线短路。
仪器的标定

电极操作标定（斜率）
（1）连接电极与传感器（如果是单电极，同时将参比电极接上）。
（2）将100mL去离子水倒进150mL的烧杯内，加入2mL ISA，彻底搅拌均匀，将传感器调到mV档。
（3）用去离子水漂洗电极，用清洁纸巾吸干水份，并将电极放入第2步中配制好的溶液中。
（4）移取1mL的1000ppm的铵离子标准溶液，放入上述烧杯内，彻底搅拌均匀。当显示稳定的读数后，记录该数值（E1）。
（5）移取10mL相同的标准溶液，放入同一个烧杯内，彻底搅拌均匀。当显示稳定的读数后，记录该数值（E2）。
（6）两个数的差值（E2－E1）就是该电极的斜率，这个值应该在56±4mV（25℃）为合格。

电极的存储

电极使用前要保持干燥，电极的感应元件应该套入保护瓶中，在测试前，电极可以在稀释过的铵离子标准液中（0.0001M或者1ppm）浸泡。如果存储过夜或者更长，则应用去离子水清洗电极头部，并擦干，然后放回原来包装内。
V：采集器采集到的电压值，单位：V；
A：采集器采集到的电流值，单位：mA；


输出信号	氨氮转换方法
0～5V DC	氨氮＝2*V
4～20mA	氨氮＝0.625*A－2.5


RS485信号
标准Modbus-RTU协议，波特率：9600；校验位：无；数据位：8；停止位：1

修改地址

例如：将通讯地址AA的传感器改地址为2，主机→从机


原地址	功能码	起始寄存器高	起始寄存器低	起始地址高	起始地址低	CRC16低	CRC16高
0XAA	0X06	0X00	0X30	0X00	0X02	0X11	0XDF


若传感器接收正确，数据按原路返回。

备注：如果忘记传感器的原地址，可以使用广播地址0XFE代替，使用0XFE时主机只能接一个从机，且返回地址仍为原地址，可以作为地址查询的方法。
查询数据

查询传感器（地址为9）的数据（氨氮），主机→从机


地址	功能码	起始寄存器地址高	起始寄存器地址低	寄存器长度高	寄存器长度低	CRC16低	CRC16高
0X09	0X03	0X00	0X00	0X00	0X01	0X85	0X42


若传感器接收正确，返回以下数据，从机→主机


地址	功能码	数据长度	寄存器0数据高	寄存器0数据低	CRC16低	CRC16高
0X09	0X03	0X02	0X02	0XAE	0XD9	0X59
			氨氮：6.86mg/L
