超声波水位传感器

  超声波液位传感器具有安全、清洁、精度高、寿命长、稳定可靠、安装维护方便等特点，适用酸、碱、盐、防腐、高温等各种领域。超声波液位传感器可通过4～20mA连接到显示表或各种DCS系统中，为工业的自动化运行，提供实时的液位数据。
（1）电路设计从电源部分起就选用高质量的电源模块，元器件选择进口高稳定可靠的器件，完全可以替代同类型国外进口仪表。
（2）专利的声波智能技术软件可进行智能化回波分析，无需任何调试及其它特殊步骤，此技术具有动态思维、动态分析的功能。
（3）采用进口芯片，使仪表的精度大大提高，液位精度达到±0.25%，能够抗各种干扰波。
（4）本仪表是一种非接触式仪表，不跟液体直接接触，因此故障率低。仪表提供多种安装方式，用户完全可以通过本手册进行仪表标定。
（5）仪表的所有输入、输出线均具有防雷、防短路的保护功能。

测量范围：0～15m（根据实测量程选定）
盲    区：0.45m～0.6m
测距精度：±0.25%（标准条件）
测距分辨率：1mm
压    力：常压
仪表显示：自带LCD显示
模拟输出：4～20mA
供电电压：DC18～36V
环境温度：－20℃～＋60℃
防护等级：IP66

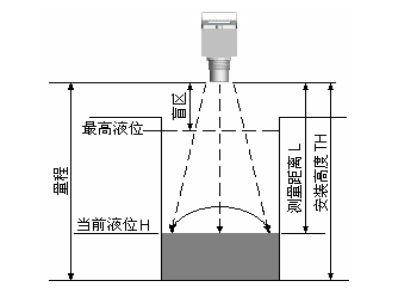

    仪表的探头发波打到液位后反射回探头，探头接收到后计算发波到收波的时间，得到测量距离L，仪表安装高度TH减去测量距离L将得到当前液位H。
仪表量程指仪表能够测量的距离，安装高度TH应小于量程。
仪表盲区指仪表在探头附近无法测量的区域，最高液位与探头间距应大于盲区，例盲区为0.5米，则最高液位与探头间距必须大于0.5m。如：量程：6m，盲区：0.45m，实际测量为：0～5.55m探头发波是个扩散过程，即有方向角，安装的时候要注意，否则可能打到池壁的凸起物或渠道边沿。

1）探头发射面到最低液位的距离，应小于选购仪表的量程。
（2）探头发射面到最高液位的距离，应大于选购仪表的盲区。
（3）探头的发射面应该与液体表面保持平行。
（4）探头的安装位置应尽量避开正下方进、出料口等液面剧烈波动的位置。
（5）若池壁或罐壁不光滑，仪表安装位置需离开池壁或罐壁0.5m以上。
（6）若探头发射面到最高液位的距离小于选购仪表的盲区，需加装延伸管，延伸管管径大于120mm，长度0.45m～0.60m，垂直安装，内壁光滑，罐上开孔应大于延伸管内径，或者将管子通至罐底，管径大于100mm，管底留孔保持延伸管内液面与罐内等高。

键盘说明
【SET】：按SET大约3秒钟，出现0000，第一个0在闪动，将第一个0改为1，再按OK进入菜单；在设置时，按SET取消设置；设置完毕后，按SET键退出菜单。
【▲】：上翻键和数字键。在菜单中，该键作为菜单的上翻键用，在更改数据时，        该键做加法键用。
【▼】：下翻键。在菜单中，该键作为菜单的下翻键用，在更改数据时，该键做减法键用。
【OK】：确认键，用于选择菜单或更改数据数据时的移位键。

9.2 参数设置

9.2.1 P01（液位标定：池底到水面之间的垂直距离）
仪表安装完毕、上电后，液晶上会显示液位数值，而该数据往往与实际液位不符，故需要液位标定，液位标定步骤如下：
按SET键大约3秒钟，出现0000，左边第一个0在闪动，将第一个0改为1，再按OK进入菜单。P01为液位标定菜单，按OK键确认，再进行液位标定，用▼键和▲键将数字更改为当前实际液位值（如2.100），修改完毕后，按下SET，再按SET，退到主界面，主界面显示“2.100”，表示当前液位是2.1米，也就表示仪表液位标定完毕。

9.2.2 P02（20mA设置）
在仪表正常工作时按SET大约3秒钟，出现0000，左边第一个0在闪动，将第一个0改为1，再按OK进入菜单。按▼键选择P02即为20mA对应液位，如需修改，先按OK键，再按▲、▼进行修改，修改完毕，按下SET退出。按下▼键，出现P03，P03为4mA输出电流设置，默认值为0，一般不需要修改。如需修改，方式同修改20mA一样。
9.2.3 P05（显示模式设置）
进入P05菜单同上，在P05菜单中：1表示显示液位，2表示显示液位高度和温度，3表示显示空气高度，4表示显示空高和温度。

9.2.4 P06（探头高度设置：池底到仪表探头之间的垂直距离）
P06菜单为探头高度，即探头面到池底之间的距离，也叫安装高度，可以作为标定用，在现场不知道当前液位的情况下，P06菜单可以作为液位标定用，如需修改方法同上。
注意：P06与P01只需设置其一！

9.2.5 P07（反应速度）
1 表示最快
2 表示中等
3 表示最慢

9.2.6 P08（电流测试）
P08 此菜单是对4～20mA进行测试，作为用户可以用OK键和▲键测试仪表输出电流是否正常。
