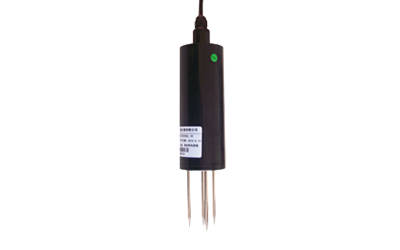

S-STAM岸温传感器

产品简介
    S-STAM岸边温度传感器（变送器）采用高精度热敏电阻作为感应部件，具有测量精度高、稳定性好等特点。信号变送器采用先进的电路集成模块，可根据用户的不同需求将温度转换为相应的电压或电流信号。仪器体积小巧，安装方便且便携，性能可靠；采用专有线路，线性好，负载能力强，传输距离长，抗干扰能力强。可广泛用于气象、环境、实验室、工农业等领域的温度测量。

技术参数
测量范围： □-50～100℃
           □-20～50℃
准 确 度： ±0.5℃
供电方式：□ DC 2.5V
          □ DC 5V
 □ DC 12V
 □ DC 24V
 □ 其他
输出形式：□ 电流：4～20mA
          □ 电压：0～2.5V
          □ 电压：0～5V
          □ RS485
          □ 其他
仪器线长：□ 标配：10米
□  其他
负载能力：电流型输出阻抗≤300Ω
          电压型输出阻抗≥1KΩ
工作环境：温度-50℃～80℃
          湿度≤100%RH
产品重量：探头 145 g ，带采集仪 550 g
产品功耗：0.5 mW

计算公式
电压型（0～5V）：
T=V / 5 × 70 -20
（T为测量温度值（℃），V为输出电压（V），此式对应测量范围-20～50℃）
T=V / 5 × 150 -50
（T为测量温度值（℃），V为输出电压（V），此式对应测量范围-50～100℃）

电流型（4～20mA）
T=（I-4）/ 16 × 70 -20
（T为测量温度值（℃），I为输出电流（mA），此 式对应测量范围-20～50℃）
T=（I-4）/ 16 × 150 -50
（T为测量温度值（℃），I为输出电流（mA），此 式对应测量范围-50～100℃）
注意：不同信号输出以及不同测量范围对应的计算公式需重新计算！
接线方法
（1）   若配备本公司生产的采集器，直接使用传感器线将传感器与采集器上的相应接口相连即可。

（2）   若单独购买变送器，变送器配套线线序分别为：

线颜色	输出信号
	电压型	电流型	通讯型
红色	电源正	电源正	电源正
黑（绿）色	电源地	电源地	电源地
黄色	电压信号	电流信号	A+/TX
蓝色			B-/RX
