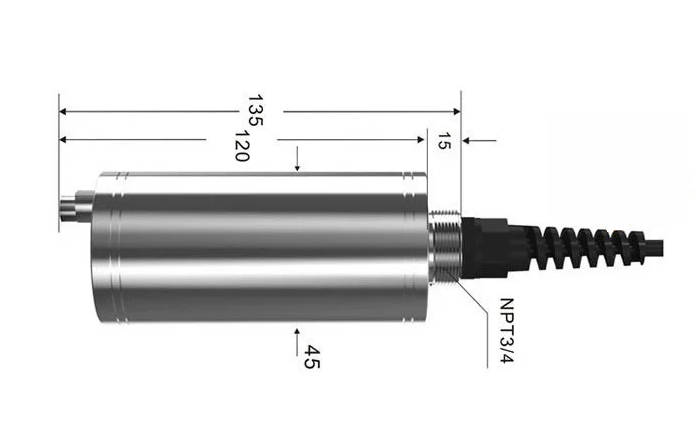

1. 产品介绍

    本产品是一款测量溶液溶解氧浓度的设备，采用荧光法测量原理，不消耗氧，无需电解液。内置温度变送器，具有自动温度补偿功能。校准功能提供了更加简单便捷的校准方式。可广泛应用于水处理、水产养殖、环境监测等行业。

 1.1 功能特点

• 溶解氧测量范围0~20mg/L（0~200%饱和度）。
• RS485 通讯接口：MODBUS RTU 通讯协议可方便联入计算机进行监测和通讯。
• ModBus通信地址可设置，波特率可修改。
• 设备采用宽电压供电，直流10~30V均可。
• 采用荧光法测量原理，不消耗氧，无需电解液。

1.2 设备技术参数

供电	DC 10~30V
功耗	0.2W
通信接口	RS485；标准的MODBUS-RTU协议；通信波特率：默认4800（2400、4800、9600可设）
测量原理	荧光法
测量范围	0~20mg/L（0~200%饱和度）
测量误差	±3%FS；±0.5℃（25℃）
分辨率	0.01mg/L；0.1%；0.1℃
响应时间	≤60sec
设备工作条件	0~40℃
荧光膜寿命	正常使用1年
储存条件	-10~60℃
防水等级	IP68
电极线长	默认5m
外壳材质	耐腐蚀塑料、不锈钢

1.3 产品选型

S-				公司代号
	LDO-			荧光法溶解氧变送器
		N01-		RS485（Modbus-RTU 协议）
			1	一代外壳




1.4 产品清单

◆荧光法溶解氧变送器1台
◆5m线缆
◆合格证、保修卡等

2.3校准说明

2.3.1 校准准备

零氧标液准备：准备1个烧杯，取200mL蒸馏水倒入杯内，然后添加无水亚硫酸钠，一边添加一边搅拌，等到无水亚硫酸钠饱和，此时的标液才算是接近0氧。
100%氧环境准备：准备1个烧杯，取200mL纯净水(或蒸馏水)倒入杯内，加入气泵，充分对此溶液进行曝入空气（至少30分钟）。注：如果现场条件确实不允许或使用要求不高，也可直接将传感器放到空气中（校准准确度会有所偏差）。

2.3.2 校准

在配置工具中找到水质传感器选项卡里的溶解氧选项卡。

将传感器放入100%氧环境中，待溶解氧数值稳定后，点击满量程校准按钮，完成100%氧饱和度的标定。
再将传感器放入零氧标液中，轻轻搅动加速响应后静置，待溶解氧数值稳定后，点击零氧校准按钮，完成零氧的标定。


2.3 ModBus通信及寄存器详解

2.3.1设备通信基本参数

编 码	8位二进制
数据位	8位
奇偶校验位	无
停止位	1位
错误校验	CRC（冗余循环码）
波特率	2400bit/s、4800bit/s、9600 bit/s可设，出厂默认为4800bit/s

2.3.2数据帧格式定义

采用 Modbus-RTU 通讯规约，格式如下：
初始结构 ≥4 字节的时间
地址码 = 1 字节
功能码 = 1 字节
数据区 = N 字节
错误校验 = 16 位 CRC 码
结束结构 ≥4 字节的时间
地址码：为变送器的地址，在通讯网络中是唯一的（出厂默认 0x01）。
功能码：主机所发指令功能指示。
数据区：数据区是具体通讯数据，注意 16bits 数据高字节在前！ CRC 码：二字节的校验码。

2.3.3寄存器地址

寄存器地址	操作	说明
0000H、0001H	03	溶解氧饱和度（%；浮点数大端）
0002H、0003H	03	溶解氧浓度（mg/L；浮点数大端）
0004H、0005H	03	温度（℃；浮点数大端）
1010H	06	校准（写入0x0001校准零点， 写入0x0002校准100%饱和度点）
1020H	03/06	盐度（‰；默认0）
1022H	03/06	大气压力（kPa；默认101.33，实际值扩大100倍）

2.3.4通讯协议示例以及解释

举例1：读地址为01的设备当前溶解氧饱和度（%）、溶解氧浓度（mg/L）和温度
下发帧：

地址码	功能码	寄存器地址	寄存器内容	校验码低位	校验码高位
0x01	0x03	0x00 0x00	0x00 0x06	0xc5	0xc8

应答帧:

地址码	功能码	有效字节数	寄存器内容	校验码低位	校验码高位
0x01	0x03	0x0c	0x3f 0x6a 0xeb 0x52 0x40 0xe2 0x48 0xb0 0x41 0xe5 0x85 0xc5	0xa7	0x49

浮点数大端3f 6a eb 52为0.917653表示溶解氧饱和度为91.8%
浮点数大端40 e2 48 b0为7.071373溶解氧浓度为7.07mg/L
浮点数大端41 e5 85 c5为28.690317表示温度为28.7℃

举例2：写入大气压力
下发帧：向地址码为1的设备写入大气压力101.35kPa
向0x1022寄存器写入10135转换为十六进制为2797

地址码	功能码	寄存器地址	寄存器内容	校验码低位	校验码高位
0x01	0x06	0x10 0x22	0x27 0x97	0x77	0x5e

应答帧:（根据MODBUS标准应答为下发帧的镜像报文）

地址码	功能码	寄存器地址	寄存器内容	校验码低位	校验码高位
0x01	0x06	0x10 0x22	0x27 0x97	0x77	0x5e

举例3：零点校准
传感器在无氧水中待数值稳定后，向1010H寄存器写入0x0001

地址码	功能码	寄存器地址	寄存器内容	校验码低位	校验码高位
0x01	0x06	0x10 0x10	0x00 0x01	0x4d	0x0f

应答帧：（根据MODBUS标准应答为下发帧的镜像报文）

地址码	功能码	寄存器地址	寄存器内容	校验码低位	校验码高位
0x01	0x06	0x10 0x10	0x00 0x01	0x4d	0x0f

3. 注意事项与维修维护

◆    设备在出现明显的故障时，请不要打开自行修理,尽快与我们联系！
◆    设备前端荧光膜应避免碰撞或刮，任何损伤将导致测量精度下降甚至无法使用。
◆    避免使用在有机溶剂中，避免使用有机溶剂清洗荧光帽。
◆    设备安装时尽量避免线缆过于紧绷或受力。
◆    设备清洗：
对于设备的外表面；可以用自来水清洗，用湿润的软布进行擦拭，对于一些顽固的污垢，可以在自来水中加入一些家用洗涤液来清洗；
      对于荧光帽外表面；应用清水冲洗传感器光窗上的污物；如果需要擦拭，用软布轻柔擦拭、切勿用力刮擦，防止损坏荧光膜，导致测量不准设置无法测量。
      若荧光帽内有灰尘或水汽进入：将荧光帽旋下，用自来水冲洗荧光帽内表面和设备的光学玻璃窗口，若有含油脂类污垢，可用混有家用洗涤剂的自来水清洗，之后将洗涤剂冲洗干净，用无绒软布将所有清洗的表面擦干，之后放到干燥处使水分完全蒸发。
