产品简介

S-IR341系列Router是一款工业级物联网四网口路由器，设计完全满足工业级标准和工业用户的需求，采用高性能的工业级32位通信处理器，软件多级检测和硬件多重保护机制来提高设备稳定性。支持中国电信4G/3G，中国联通4G/3G、中国移动4G/3G并往下兼容EDGE、CDMA 1X及GPRS网络，同时支持多种VPN协议（OpenVPN、IPSEC、PPTP、L2TP等）来保证数据传输的安全性。支持RS232（或RS485/RS422）和以太网接口、I/O接口（可选）和Wifi功能。

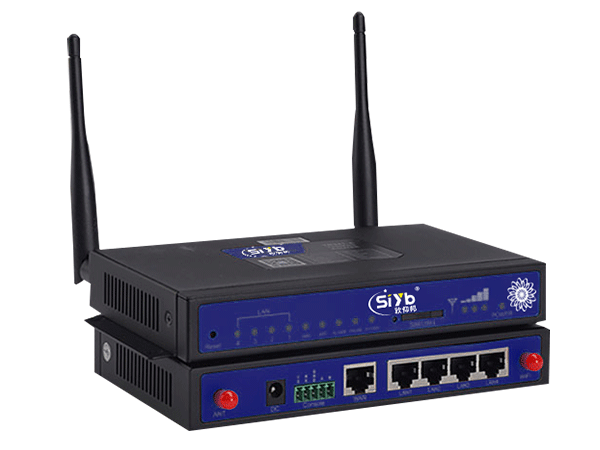

四口/全网通工业路由器 S-IR341

功能特点

●配有4路LAN口、1路WAN口、1路RS232和1路RS485

●WAN口可自定义成LAN口，可扩充为5个LAN口

●支持TF卡(选配)，可以扩展至32G存储

●多种VPN协议及DTU透传协议等保障数据无损传输

●信号增强技术和多层级保护机制，使数据不丢包

●CPU自带看门狗、硬件电路和软件看门狗

智能软件唤醒和硬件断电重启机制，保证设备正常运行

●采用PPP层心跳、ICMP探测、TCP心跳链路检测机制

●网络故障自动恢复、掉线重连确保设备永久在线

定制开发：厦门欣仰邦拥有专业的研发团队、完善的开发引导及规范，您可以邀请我们协助开发或提交定制需求。

四口/全网通工业路由器 S-IR341

行业应用

智能充电桩远程监测应用、移动执法监控、地灾监测应用、环保监测、输电配电、智能电网、智能交通、智能家居、金融、移动POS终端、供应链自动化、工业自动化、智能建筑、消防、公共安全、环境保护、气象、数字化医疗、遥感勘测、军事、空间探索、农业、林业、水务、煤矿、石化等领域。

四口/全网通工业路由器 S-IR341

选型信息

产品型号	网络模式	产品型号	网络模式
S-IR341-G	GPRS ROUTER	S-IR341-C	CDMA ROUTER
S-IR341-W	WCDMA ROUTER	S-IR341-T	TD-SCDMA ROUTER
S-IR341-E	EVDO ROUTER	S-IR311-LT	TDD/FDD ROUTER
S-IR341-LF	TDD/FDD ROUTER	S-IR341-A	TDD/FDD ROUTER

产品特点

工业级设计	防掉线：	接口丰富：
所有器件选型 100%工业级标准 EMC 各项指标达 3 级	看门狗检测机制软硬件多级检测确保设备不死机	支持 1WAN，4LAN RS232（485 可选）预留两路 I/O 接口
远程升级	多功能WIFI	定位功能（可选配）
远程管理平台固件远程升级远程排查故障	大功率 WIFI 热点支持多终端接入高速 WIFI 接入	精准的基站定位可上报地理位置信息支持站点定位应用
大容量存储（可选）	流量统计	上层应用开发
可外接大容量存储容量最多支持 128G	SIM 卡流量报警远程查询 SIM 卡流量	提供交叉编译工具支持上层应用开发

产品规格

型号	支持频段	备注
S-IR341-LF FDD-LTE ROUTER	支持 FDD-LTE 2600/2100/1800/900/800MHz，可选 700/1700/2100MHz 支持 HSPA+/HSDPA/HSUPA/WCDMA/UMTS 900/2100MHz 可选 800/850/1900/2100MHz 支持 EDGE/GPRS/GSM 850/900/1800/1900MHz 支持 GPRS CLASS 10 EDGE CLASS 12	支持中国移动 4G/3G/2G 支持中国联通 4G/3G/2G 支持中国电信 4G

硬件系统
CPU	工业级 32 位通信处理器
FLASH	16MB（可扩展至 64MB）
SDRAM	128MB（可扩展至 256MB）

电源接口
标准电源	DC 12V/1.5A
供电范围	DC 5~35V
内置电源反相保护和过压保护。
串口
串口采用工业端子接口，合适工业应用场合	RS232 或 RS485（或 RS422）接口
内置 15KV ESD 保护可定制 TTL 电平串口

串口和以太网口参数
以太网接口	1 个 WAN 口， 4 个 10/100M 以太网口（ RJ45 插座），自适应 MDI/MDIX，内置 1.5KV 电磁隔离保护
串口速率	300~230400bits/s
数据位	5、6、7、8 位
停止位	1、1.5、2 位
校验	无校验、偶校验、奇校验、SPACE 及 MARK 校验
其他
指示灯	具有电源、通信及在线指示灯
天线接口	标准 SMA 阴头天线接口，特性阻抗 50 欧
SIM/UIM 卡接口	标准的抽屉式用户卡接口，支持 1.8V/3V SIM/UIM 卡，内置 15KV ESD 保护
无线 WiFi 参数
标准及频段	支持 IEEE802.11b/g/n 标准。
理论带宽	IEEE802.11b/g：最高速率达 54Mbps EEE802.11n：最高速率达 300Mbps
安全加密	支持 WEP、WPA、WPA2 等多种加密方式
发射功率	21.5dBm（11g），26dBm（11b）
接收灵敏度	<-72dBm@54Mpbs

环境条件
工作温度范围：-35~+75ºC			存储温度范围：-40～+80ºC
相对湿度范围：93%±3%			无凝结
工作状态			功耗
待机功耗			115～210mA@12VDC
通信功耗			121～280mA@12VDC
定时开关机功耗			2mA@12VDC
抗干扰能力
抗干扰类型	级别	电压/电流波形		值
工频磁场	3	连续正弦波		30A/m
阻尼振荡磁场	3	连续正弦波		30A/m
脉冲磁场	3	脉冲		100A/m
辐射电磁场	3	80MHz~1000MHz 连续波		10V/m
3 级，适合安装于典型工业环境中的设备：工厂，电厂或处于特别居民区内的设备。

防护等级
防护等级 IP30，外壳和系统安全隔离	特别适合工控现场应用
可靠性
平均无故障工作时间(MTBF)不低于 10000h
超低功耗设计，包括休眠模式、定时上下线模式
EMC 各项等级指标达 3 级
采用 NTP 技术，内置 RTC
SIM/UIM 卡接口内置 15KV ESD 保护

项目	内容
外壳	金属外壳，保护等级 IP30。外壳和系统安全隔离，特别适合工控现场应用
外形尺寸	16810427mm (不包括天线和安装件)
重量	790g

产品选型

产品型号	描述
S-IR341-G	GPRS WIFI ROUTER
S-IR341-C	CDMA WIFI ROUTER
S-IR341-W	WCDMA WIFI ROUTER
S-IR341-T	TD-SCDMA WIFI ROUTER
S-IR341-E	EVDO WIFI ROUTER
S-IR341-LT	LTE/TD-SCDMA WIFI ROUTER
S-IR341-LF	LTE/WCDMA WIFI ROUTER
S-IR341-A	TDD/FDD WIFI ROUTER
