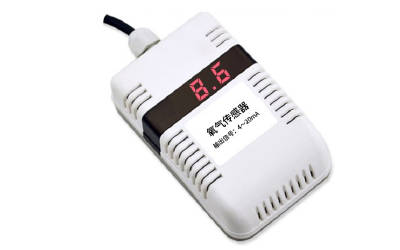

S-ALCO2模拟量电流电压输出型氧气传浓度传感器

产品简介

氧气传感器采用专业测试氧气浓度传感器探头作为核心检测器件；具有测量范围宽、精度高、线性度好、通用性好、使用方便、便于安装、传输距离远、价格适中等特点。

本产品采用高灵敏度的气体检测探头，信号稳定，精度高。具有测量范围宽、线形度好、使用方便、便于安装、传输距离远等特点。

主要参数

探头参数与选型

硬件连接

　　电源接口为宽电压电源输入12-24V均可。模拟量型产品注意信号线正负，不要将电流/电压信号线的正负接反。注意事项：请注意不要接错线序，错误的接线会导致设备烧毁。同时一定注意，电压/电流正输出为有源输出，切不可将电压/电流正输出接到电源正位置，一定会导致烧毁。出厂默认提供0.6米长线材 ，客户可根据需要按需延长线材或者顺次接线。注意在某些出厂批次中可能提供的线序中没有黄色线，此时灰色线等价替换黄色线作用。

　　典型四线制接线方式：如下图所示为电流型传感器接线方式，将传感器的电源线(棕线与黑线)接入电源;传感器的黄(灰)色线为信号正接入采集设备的信号正，电流流向为传感器到采集设备;传感器的蓝色线为信号正接入电流采集设备的信号负，电流流向为采集设备到传感器;如下图所示为电压型传感器接线方式，将传感器的电源线(棕线与黑线)接入电源;传感器的黄(灰)色线为信号正接入采集设备的信号正，黄(灰)线的电压为输出电压;传感器的蓝色线为信号正接入电压采集设备的信号负，蓝线的电压为参考电压，与黑线电压一致为0V。

　　典型三线制接线方式：对于典型的三线制接线，相较于四线制接线方式，省略蓝线即可，在传感器中蓝线与黑线在传感器中短路，因此可以省略蓝线。对于三线制电流接线方式，将传感器的电源线(棕线与黑线)接入电源后，只需要将传感器的黄(灰)色线为信号正接入电流采集设备的信号正即可。对于三线制电压接线方式，将传感器的电源线(棕线与黑线)接入电源后，只需要将传感器的黄(灰)色线为信号正接入电压采集设备的信号正即可。

　　模拟量4-20mA电流输出：计算公式为P(O2)=(I(电流)-4mA)*1.875%其中P的单位为%，I的单位为mA。例如当前情况下采集到的数据是15.15mA，此时计算O2的值为20.9%。以上为30%量程时计算方式，其他量程请以4mA代表0%，20mA代表最大量程线性换算即可。

模拟量0-10V电压输出：计算公式为P(O2)=V(电压)*0.006%，其中P的单位为%，V的单位为mV。例如当前情况下采集到的数据是3483mV，此时计算O2的值为20.9%。

模拟量0-5V电压输出：计算公式为P(O2)=V(电压)*0.006%，其中P的单位为%，V的单位为mV。例如当前情况下采集到的数据是3483mV，此时计算O2的值为20.9%。
