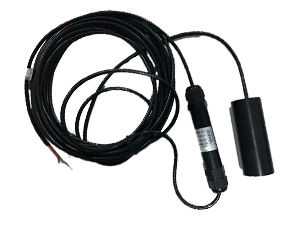

S-SDDL土壤电导率传感器变送器土壤墒情

关键词:土壤电导率传感器,土壤墒情变送器
测量量程:0~20mS/cm;
准 确 度:<+5%;
分辨率:0.01 mS/cm;
防护等级:IP68
额定电压:300V 温度等级:80℃
产品重量:196 g
产品功耗:5.5 mW

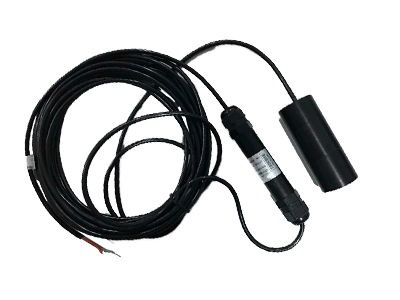

产品简介

S-SDDL土壤电导率传感器(变送器)内部采用石墨电极,MCU控制。该产品具有量程大、线性好、抗雷击能力强、观测方便、稳定可靠等优点,才可广泛用于气象、海洋、环境、港口、实验室、工农业等领域。

技术参数

  电导率:

  测量量程:0~20mS/cm;

  准 确 度:<+5%;

  分辨率:0.01 mS/cm;

  供电方式:DC 5V

  DC 12V

  DC 24V

  其他

  输出形式:

  电流:4~20mA

  电压:0~5V

  RS485

  其他

  仪器线长:标配:2.5米

  其他

  负载能力:电流型输出阻抗≤250Ω

  电压型输出阻抗≥1KΩ

  工作环境:温度-40℃~50℃

  湿度≤100%RH

  防护等级:IP68

  线缆等级:额定电压:300V 温度等级:80℃

  产品重量:196 g

  产品功耗:5.5 mW

计算方法

  电压型(0~5V)

  Y=-0.1798V*V + 4.473V - 0.4399(Y为测量电导率(mS/cm),V为输出电压(V),此式对应电导率测量范围0~20mS/cm)

接线方法

  (1) 若配备本公司生产的采集器,直接使用传感器线将传感器与采集器上的相应接口相连即可。

  (2) 若单独购买变送器,变送器配套线线序分别为:

线颜色

输出信号

电压型

电流型

通讯型

红色

电源正

电源正

电源正

黑(绿)色

电源地

电源地

电源地

黄色

电压信号

电流信号

A+/TX

蓝色



B-/RX

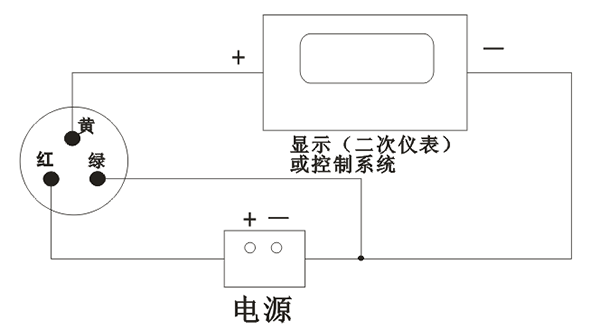

  (3) 变送器电压、电流两种输出接线方式:

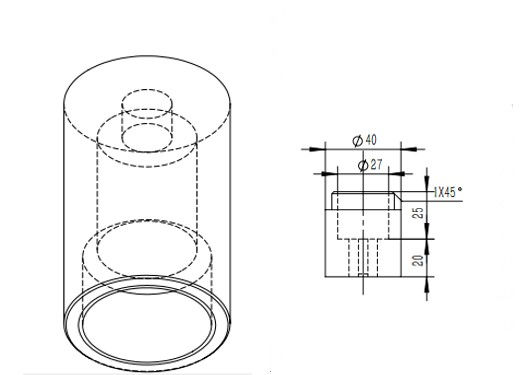

 结构尺寸

MODBUS-RTU通讯协议

一、串口格式

数据位 8位

停止位 1或2位

校验位 无

波特率 9600  两次通信间隔至少1000ms以上

二、通讯格式

【1】写入设备地址

发送: 00 10 Adress CRC     (5个字节)

返回: 00 10 CRC   (4个字节)

说明: 1.读写地址命令的地址位必须是00。

              2. Adress为1个字节,范围为0-255.

例如:发送00 10 01 BD C0

返回00 10 00 7C

【2】读取设备地址

发送: 00 20 CRC  (4个字节)

返回: 00 20 Adress CRC     (5个字节)

说明: Adress为1个字节,范围为0-255

例如: 发送 00 20 00 68

返回 00 20 01 A9 C0

【3】读取实时数据

发送:Adress 03 00 00 00 01 XX XX

说明:如下图所示:

代码

功能定义

备注

Adress

站号(地址)



03

功能码



00  00

起始地址



00  01

读取点数



XX XX

CRC校验码,前低后高



返回:Adress 03 02 XX XX XX XX

说明:

代码

功能定义

备注

Adress

站号(地址)



03

功能码



02

读单元字节



XX  XX

数据(前高后低)

十六进制

XX  XX

CRC校验码



    计算CRC码的步骤:

  1、预置16位寄存器为十六进制FFFF(即全为1)。称此寄存器为CRC寄存器;

  2、把第一个8位数据与16位CRC寄存器的低位相异或,把结果放于CRC寄存器;

  3、把寄存器的内容右移一位(朝低位),用0填补最高位,检查最低位;

  4、如果最低位为0:重复第3步(再次移位)

  如果最低位为1:CRC寄存器与多项式A001(1010 0000 0000 0001)进行异或;

  5、重复步骤3和4,直到右移8次,这样整个8位数据全部进行了处理;

  6、重复步骤2到步骤5,进行下一步8位数据的处理;

  7、最后得到的CRC寄存器即为CRC码;

  8、将CRC结果放入信息帧时,将高低位交换,低位在前。

RS485电路

安装说明

  1、将盐分土壤电导率传感器插在待测物中,不要用坚硬的物体碰触到盐分土壤电导率传感器的石墨电极,以免造成损坏。

  2、测土壤中的盐分时,需要土壤湿度适中,土壤能紧密贴合石墨电极,以保证测量土壤盐分的准确度。

  3、安装过程中请避免拆卸传感器。

注意事项

  1、请检查包装是否完好,并核对产品型号是否与选型一致;

  2、切勿带电接线,接线完毕检查无误后方可通电;

  3、传感器线长会影响产品输出信号,使用时不要随意改动产品出厂时已焊接好的元器件或导线,若有更改需求,请与厂商联系;

  4、传感器属于精密器件,用户在使用时请不要自行拆卸、用尖锐物品或腐蚀性液体接触传感器表面,以免损坏产品;

  5、请保存好检定证书和合格证,维修时随同产品一同返回。

故障排除

  1、模拟输出时,显示仪表示值为0或不在量程以内。可能因接线问题导致采集器无法正确获取信息。请检查接线是否正确、牢固;

  2、若不是上述原因,请与厂家联系。

选型表

编号 供电
方式
输出
信号
说明
SDDL-     土壤电导率传感器
(变送器)
  5V-   5V供电
12V-   12V供电
24V-   24V供电
  V 0-5V
V2 0-2.5V
A1 4-20mA
W2 RS485
例:SDDL-5V-V: 土壤电导率传感器(变送器)
5V供电,0-5V输出
