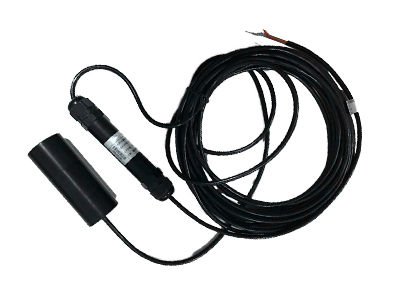

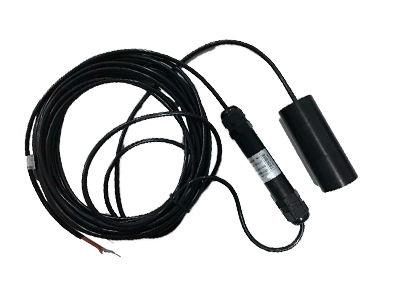

S-SCON土壤电导率（RS485输出）传感器

产品简介

　　新一代土壤电导率传感器吸取了国外同类仪器的先进技术，结合我国的情况和使用要求研制而成。具有以下优点：

　　◆结构简单、性能稳定、操作方便;

　　◆采用先进的陶瓷技术，直接埋入土中，免维护;

　　◆集成度高、体积小、功耗低、携带方便;

　　◆真正实现低成本、低价格、高性能;

　　◆寿命长、便利性、高可靠性;

　　◆支持二次开发;

　　本产品适用于农业灌溉、花卉园艺、草地牧场、土壤速测、植物培养、科学试验等领域，同时也可以用作地下输油、输气管道及其它管线的防腐监测。

技术参数

　　测量范围：0~20 mS/cn

　　分 辨 率：0.001 mS/cm

　　准 确 度：<5%

　　供电方式：DC 12V

　　DC 24V

　　其他

　　输出形式：电压：0~5V

　　电流：4~20mA

　　RS232

　　RS485

　　其他

　　工作环境：温度：-10℃～60℃

　　湿度：0~95%RH

　　壳体材质：防水塑料外壳

计算公式

　　电压型(0~5V)

　　Y=V / 5 × 20(Y为测量电导率(mS/cm)，V为输出电压(V)，此式对应电导率测量范围0～20mS)

　　电流型(4～20mA)

　　Y=(I-4)/ 16 ×20(Y为测量电导率(mS/cm)，I为输出电流(mA)，此式对应电导率测量范围0～20mS)

接线方法

　　(1)若配备本公司生产的气象站，直接使用传感器线将传感器与气象站上的相应接口相连即可。

　　(2)若单独购买变送器，变送器配套线缆线序分别为：

　　注：线序颜色以实际说明书为准。

线颜色	输出信号
	0~5V	4~20mA	RS485
红色	电源正	电源正	电源正
黑（绿）色	电源地	电源地	电源地
黄色	电压信号	电流信号	485+
蓝色			485-

RS485（带地址）通讯协议

一、串口格式

数据位 8位

停止位 1或2位

校验位 无

波特率 9600  两次通信间隔至少1000ms以上

二、通讯格式

【1】写入设备地址

发送： 00 10 Adress CRC     （5个字节）

返回： 00 10 CRC   （4个字节）

说明： 1.读写地址命令的地址位必须是00。

              2. Adress为1个字节，范围为0-255.

例如：发送00 10 01 BD C0

返回00 10 00 7C

【2】读取设备地址

发送： 00 20 CRC  （4个字节）

返回： 00 20 Adress CRC     （5个字节）

说明： Adress为1个字节，范围为0-255

例如： 发送 00 20 00 68

返回 00 20 01 A9 C0

【3】读取实时数据

发送：01 03 00 01 00 01 D5 CA

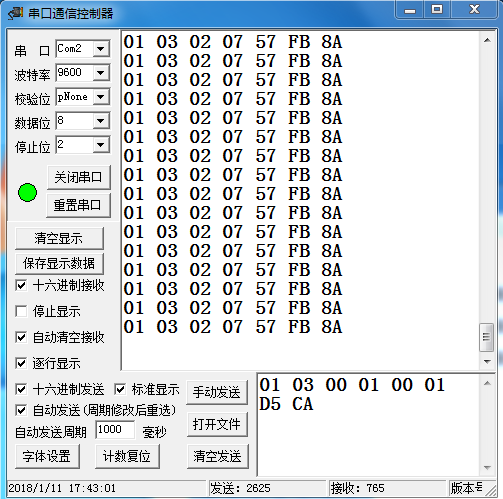

如下图所示：

返回：01 03 02 07 57 FB 8A

其中07 57为传感器读取到的数据的16进制形式，先将07 57转换成10进制数，为1879；再将1879除以1000，即可得到电导率，为1.879mS/cm。

    计算CRC码的步骤：

　　1、预置16位寄存器为十六进制FFFF(即全为1)。称此寄存器为CRC寄存器;

　　2、把第一个8位数据与16位CRC寄存器的低位相异或，把结果放于CRC寄存器;

　　3、把寄存器的内容右移一位(朝低位)，用0填补最高位，检查最低位;

　　4、如果最低位为0：重复第3步(再次移位)

　　如果最低位为1：CRC寄存器与多项式A001(1010 0000 0000 0001)进行异或;

　　5、重复步骤3和4，直到右移8次，这样整个8位数据全部进行了处理;

　　6、重复步骤2到步骤5，进行下一步8位数据的处理;

　　7、最后得到的CRC寄存器即为CRC码;

　　8、将CRC结果放入信息帧时，将高低位交换，低位在前。

安装说明

　　将传感器按接线方法中的说明接线，传感器放置位置尽量选择地势低、靠近水源或者土壤比较湿润的地方。

　　田间安装有开挖剖面和地面打孔两种方法。

　　1、开挖剖面暗转

　　在需要埋设传感器的地方挖一土壤剖面，在剖面上确定需要埋设传感器的位置和深度，自下而上采用与传感器外径相同(或稍大)的小型取土器，水平挖出深约10-20厘米的土孔，将传感器水平插入直到孔底，再用土填实压紧。保证传感器探头的陶瓷元件与土壤接触紧密。最好将传感器导线离开垂直剖面一定距离引出地面，以免雨水沿导线直接流到传感器周围影响测试结果的真实性。一个剖面上埋设的几支传感器的插头最按顺序固定在一个简易支架上。并用塑料袋包好防止土粒和雨水进入，传感器埋设好之后。将剖面坑按原土层次序和容重回填压实，地面覆盖要保持和原来一样。

　　2、地面打孔安装

　　在需要安装传感器的地方，用取土器(洛阳铲、麻花土钻或特制的取土器)从地面向下打一土孔到预定深度，用一端开口的细棒撑着传感器插到孔底，使其与土壤紧密接触，将细棒缓缓拔出。然后分层回填夯实。

　　与埋设的传感器相对应，在距传感器20厘米左右，可并列同时埋设一组土壤水分张力计，观测土壤水分的变化。

　　安装完成后，打开电源和采集仪开关，等待一段时间，使盐分溶液达到平衡，即可获取测量点土壤盐分。

校正方法

　　我国地域辽阔，各地区的土壤溶液组成显著不同。虽然该传感器出厂前在实验室已经过了反复测试，校正，校正过程是在KCl或NaCl溶液中进行的。但是用户可以在使用前根据地区的土壤成分重新对传感器进行校正，这样测定的结果才能符合当地的实际情况。

　　另外，传感器在使用了相当长的时间之后，或者在使用中发现有明显不正常等情况出现时，也需要对传感器的性能重新进行检查、校正，以免在使用中产生较大的误差。

　　校正方法

　　根据工作地区土壤溶液的组成，配制一组不同浓度KCl或NaCl的校正溶液，如0.01，0.05，0.1， 0. 15，0.2 mol/L.仪器的电极常数调节器在1左右，测定时开在温补档，分别(建议测定三次取平均值)测定一组校正液(从低浓度到高浓度)。在电导仪上读出一组校正液在25℃时的电导值，相对于一组校正液浓度作图。数据可以采用性线回归，也可用二次多项式拟合，后者精度高。

注意事项

　　1、请检查包装是否完好，并核对产品型号是否与选型一致;

　　2、切勿带电接线，接线完毕检查无误后方可通电;

　　3、使用时不要随意改动产品出厂时已焊接好的元器件或导线;

　　4、传感器属于精密器件，用户在使用时请不要自行拆卸、用尖锐物品或腐蚀性液体接触传感器表面，以免损坏产品;

　　5、请保存好检定证书和合格证，维修时随同产品一同返回。

故障排除

　　1、模拟输出时，显示仪表示值为0或不在量程以内。可能因接线问题导致采集仪无法正确获取信息。请检查接线是否正确、牢固;也有可能是土壤水分不足，灌溉小部分水，使土壤湿润即可。

　　2、若不是上述原因，请与厂家联系。
