产品简介
S-GOXY本系列气体检测变送器是我公司采用的进口电化学传感器(可燃气采用催化燃烧式),结合多年从事气体检测的经验研制生产的新型气体检测变送器,它可以广泛应用于冶金、石油、化工、焦化、市政、燃气、污水处理及特殊行业和领域,适用于作业环境中连续监测气体浓度。变送器采用隔爆结构设计,4~20mA标准信号或直接进入DCS系统,具有灵敏度高,反应迅速,寿命长,极化时间短等特点,处于国内同类产品领先水平。
工作原理
S-GOXY气体检测变送器采用国外进口的电化学传感器(可燃气采用催化燃烧式),利用控制电位电解法原理,在电解池内安置三个极(工作电极、对电和参比电极),以薄膜同外界隔开,并施以一定的极化电压。被测气体透过薄膜到达工作电极,产生氧化还原反应,传感器即有相应电流输出,此电流与被测气体深度成正比关系,该电流信号经扩散式采样变为电压信号放大后,再经电压/电流转换电路,将变化的电压信号变为电流信号输出。
结构图

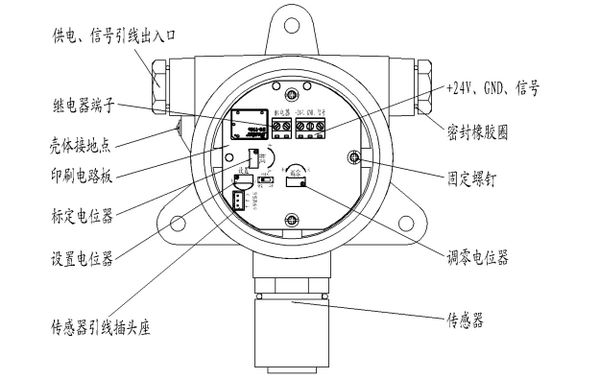

图 1 可燃气结构图
图 2 毒气三线变送器
图 3 毒气两线变送器
图 4 氧气变送器
仪器参数
传 感 器:电化学(可燃气是催化燃烧式)
响应时间:≤15s
负载电阻:<250Ω
工作模式:连续工作
工作电压:DC24V
输出电流:4-20mA
输出方式:二线制或三线制(可燃气无两线制)
温度范围:-20℃ ~ 50℃
湿度范围:10 ~ 95%RH【无冷凝】
防爆证号:CE101084
防爆标志:Exd II CT6
安装方式:壁挂式(注:参考安装图)
外形结构:变送器外壳采用隔爆结构设计的压铸铝壳体,上盖的凹槽设计有利于锁紧壳体,传感器的正面设计为向下结构,保证传感器与气体接触最佳,进线口采用防爆防水接头。
外形尺寸:150mm×190mm×75mm
重 量:≤1.5kg
气体参数
被测气体 |
气体名称 |
技术指标 |
||
测量范围 |
分辨率 |
报警点 |
||
CO |
一氧化碳 |
0-1000ppm |
1ppm |
50ppm |
H2S |
硫化氢 |
0-200ppm |
1ppm |
10ppm |
H2 |
氢气 |
0-1000ppm |
1ppm |
35ppm |
SO2 |
二氧化硫 |
0-100ppm |
1ppm |
5ppm |
NH3 |
氨气 |
0-200ppm |
1ppm |
35ppm |
NO |
一氧化氮 |
0-250ppm |
1ppm |
35ppm |
NO2 |
二氧化氮 |
0-20ppm |
1ppm |
5ppm |
CL2 |
氯气 |
0-20ppm |
1ppm |
2ppm |
O3 |
臭氧 |
0-50ppm |
1ppm |
2ppm |
O2 |
氧气 |
0-30%vol |
0.1%vol |
下 18%vol 上 23%vol |
Ex |
可燃气 |
0-100%LEL |
1%LEL |
25%LEL |
注:表1的参数为一般常规的参数,也可以根据用户具体的要求来生产不同量程、报警值的产品
安装说明
安装方法:在墙上画好安装孔, 使用8mm×100mm膨胀螺栓,在墙面固定好的膨胀螺栓,将变送器安上,再用螺母加弹垫和平垫固定好,见图4。
变送器固定好后将上盖卸下,从进线口引入两芯电缆(Ex型为三线制)。按正负极性接入接线端子(Ex型图示连接)见结构图,然后锁紧防水接头,各环节检查无误后,将上盖拧紧。
注意:安装时必须保证传感器向下。
接线说明
线缆要求:采用屏蔽线缆,线径在1mm²左右,接线处铜丝必须拧紧,无毛刺
距离要求:不超过1KM
线序要求:
对于两线制变送器,“24V”对应控制柜“24V+”, “信号”对应控制柜上的“信号”,
对于三线制变送器来说,“+24V”与控制柜上的“24V+”连接,“信号”与控制柜上的“信号”相连接,“GND”与控制柜上的“24V-”(GND)相连接。
三线制变送器带有一个无源继电器接口,常开。当检测气体浓度高于设置值时继电器吸合,浓度低于设置值时继电器断开。用户根据需求进行接线,如果要控制风机或其它外接设备,请将外接设备和继电器接口串联接入到合适的电源中即可(如图6继电器接线图)。
注意事项
联机测试前请检查变送器与主机的连线是否正确,变送器提供的
电压是否为24VDC;
变送器的安装方向为传感器竖直向下,否则无法正常工作;
接线时切勿损坏变送器内部电路;
用户不可擅自更换传感器,不可损坏传感器正面面膜。传感器内有酸性溶液,用户不要拆卸,如操作不当,传感器内部酸性溶液泄漏到皮肤上,应及时用清水冲洗;
变送器的防尘网要定期清理(用压缩空气吹扫),以防灰尘杂质堵塞,影响检测灵敏度。
