产品简介
PM100扬尘传感器采用专业测试PM100浓度传感器探头作为核心检测器件；具有测量范围宽、精度高、线性度好、通用性好、使用方便、便于安装、传输距离远、价格适中等特点。功能特点
欣仰邦pm100空气质量监测传感器采用高灵敏度的气体检测探头，信号稳定，精度高。具有测量范围宽、线形度好、使用方便、便于安装、传输距离远、价格适中等特点。
主要参数
| 参数 | 技术指标 |
| 供电电源 | 12V-24V DC |
| 平均电流 | <85mA |
| PM100测量范围 | 0-20mg/m3 |
| PM100精度 | <读数的±10%(25℃) |
| 温度测量范围 | -40℃-80℃(可定制) |
| 温度精度 | ±0.5℃ |
| 湿度测量范围 | 0-100%RH |
| 湿度精度 | ±3%RH |
| 稳定性 | <2%F·S |
| 非线性 | <1%F·S |
| 响应时间 | 受限于休眠时长 |
| 工作压力范围 | 0.9-1.1atm |
| 耗电 | ≤0.15W（@12V DC , 25℃） |
| 预热时间 | 2min(可用)10min(最大精度) |
| 质保期 | 整机2年(探头质保1年) |
| 输出信号 | RS485 |
PM100扬尘传感器的设计是为了测量高扬尘环境下的扬尘情况，在高扬尘环境下扬尘容易积累在光敏探头表面影响测量精度，我们称之为探头工作寿命，受到灰尘堵塞的探头必须返厂做清理才可继续使用。
本传感器正常使用寿命1500小时以上（@10%最大量程浓度扬尘中），因此我们采用独特的休眠设计，休眠时间设置为每3分钟工作15秒，因此传感器测量数值每3分钟变化一次，在此类型工作条件下寿命可以达到两年以上。
系统框架图
本传感器可以连接单独使用，首先使用12V直流电源供电，设备可以直接连接带有485接口的PLC，可以通过485接口芯片连接单片机。通过后文指定的modbus协议对单片机和PLC进行编程即可配合传感器使用。同时使用USB转485即可与电脑连接，使用我公司提供的传感器配置工具进行配置和测试。
设备安装前检查
安装设备前请检查设备清单：
| 名称 | 数量 |
| PM100变送器设备 | 1台 |
| 12V防水电源 | 1台（选配） |
| USB转485设备 | 1台（选配） |
| 保修卡/合格证 | 1份 |

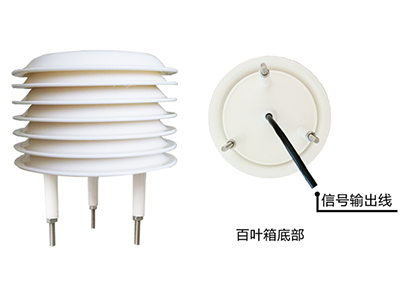

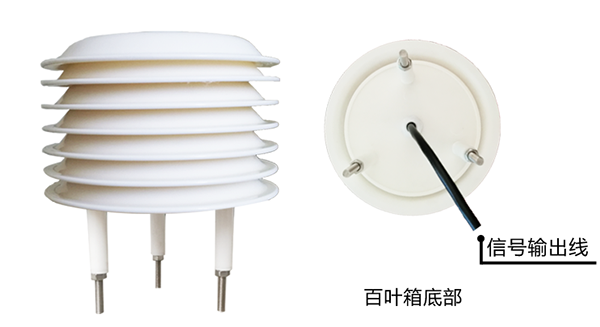

电源接口为宽电压电源输入12-24V均可。485信号线接线时注意A/B两条线不能接反，总线上多台设备间地址不能冲突。
| 线色 | 说明 | |
| 电源 | 棕色 | 电源正(12-24VDC) |
| 黑色 | 电源负 | |
| 通信 | 黄(灰)色 | 485-A |
| 蓝色 | 485-B |
出厂默认提供0.6米长线材，客户可根据需要按需延长线材或者顺次接线。
注意在某些出厂批次中可能提供的线序中没有黄色线，此时灰色线等价替换黄色线作用。
安装说明

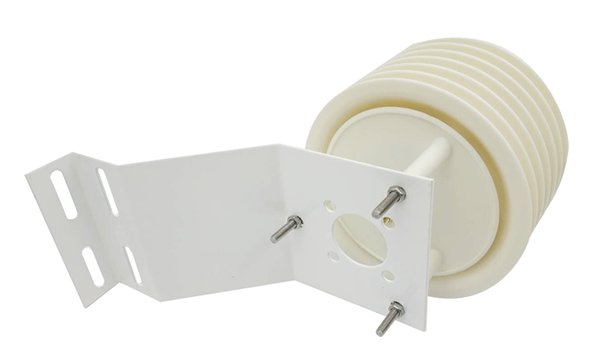

设备由底部的三个安装螺丝固定，客户可以使用螺丝固定百叶箱设备。
我司提供配套的“传感器监控软件”，可以方便的使用电脑读取传感器的参数，同时灵活的修改传感器的设备ID和地址。
传感器接入电脑
将传感器通过USB转485正确的连接电脑并提供供电后，可以在电脑中看到正确的COM口（“我的电脑—属性—设备管理器—端口”里面查看 COM 端口）。
如果在设备管理器中没有发现COM口，则意味您没有插入USB转485或者没有正确安装驱动，请联系技术人员取得帮助。
传感器监控软件的使用
配置界面如图所示，首先根据3.1章节的方法获取到串口号并选择正确的串口，然后单击自动获取当前波特率和地址即可自动探测到当前485总线上的所有设备和波特率。请注意，使用软件自动获取时需要保证485总线上只有一个传感器。
然后单击连接设备后即可实时获取传感器数据信息。
如果您的设备是气体浓度传感器，则请在传感器类型处选择“气体浓度传感器”，甲醛传感器选择“甲醛变送器”，模拟量变送器选择“模拟量变送模块”，大气压传感器选择“大气压力传感器”，光照度传感器选择“光照度20W”，氧气传感器选择“氧气变送器”，其他的传感器均选择默认的“无其他传感器”。
修改波特率和设备ID
在断开设备的情况下点击通信设置中的设备波特率和设置地址即可完成相关的设置，请注意设置过后请重启设备，然后“自动获取当前的波特率和地址”后可以发现地址和波特率已经改成您需要的地址和波特率。
如果您需要使用modbus指令修改波特率和地址，您可以参见附录“如何使用modbus指令修改波特率和地址”。
通信协议
通讯基本参数
| 参数 | 内容 |
| 编码 | 8位二进制 |
| 数据位 | 8位 |
| 奇偶校验位 | 无 |
| 停止位 | 1位 |
| 错误校准 | CRC冗长循环码 |
| 波特率 | 2400bps/4800bps/9600bps可设，出厂默认为9600bps |
采用Modbus-RTU通讯规约，格式如下：
初始结构≥4字节的时间
地址码=1字节
功能码=1字节
数据区=N字节
错误校验=16位CRC码
结束结构≥4字节的时间
地址码：为变送器的功能指示，本变送器只用到功能码 0x03(读取寄存器数据)。
数据区：数据区是具体地址，在通讯网络中是唯一的(出厂默认0x01)。
功能码：主机所发指令通讯数据，注意16bits数据高字节在前！
CRC码：二字节的校验码。
问询帧
| 校验码低位 | 地址码 | 功能码 | 寄存器起始地址 | 寄存器长度 | 校验码高位 |
| 1字节 | 1字节 | 1字节 | 2字节 | 2字节 | 1字节 |
| 地址码 | 功能码 | 有效字节数 | 第一数据区 | 第二数据区 | 第N数据区 |
| 1字节 | 1字节 | 1字节 | 2字节 | 2字节 | 2字节 |
| 寄存器地址 | PLC组态地址 | 内容 | 操作 |
| 0000H | 40001 | 湿度(0.1%RH) | 只读 |
| 0001H | 40002 | 温度(0.1℃)) | 只读 |
| 0004H | 40005 | PM100浓度(1ug/m3) | 只读 |
| 0100H | 40101 | 设备地址(0-252) | 读写 |
| 0101H | 40102 | 波特率(2400/4800/9600) | 读写 |
读取设备地址0x01的PM100值：
问询帧
| 地址码 | 功能码 | 起始地址 | 数据长度 | 校验码低位 | 校验码高位 |
| 0x01 | 0x03 | 0x00,0x04 | 0x00,0x01 | 0xC5 | 0xCB |
| 地址码 | 功能码 | 有效字节数 | PM100值 |
校验码 低位 |
校验码 高位 |
| 0x01 | 0x03 | 0x02 | 0x00 0x06 | 0x38 | 0x46 |
0006 H(十六进制)=6=>PM100=6ug/m3
读取设备地址 0x01 的温湿度值：
问询帧
| 地址码 | 功能码 | 起始地址 | 数据长度 | 校验码低位 | 校验码高位 |
| 0x01 | 0x03 | 0x00,0x00 | 0x00,0x02 | 0xC4 | 0x0B |
| 地址码 | 功能码 | 有效字节数 | 湿度值 | 温度值 |
校验码 低位 |
校验码 高位 |
| 0x01 | 0x03 | 0x04 | 0x02 0x92 | 0xFF 0x9B | 0x5A | 0x3D |
FF9B H(十六进制)=-101=>温度=-10.1℃
湿度：
0292 H(十六进制)=658=>湿度=65.8%RH
