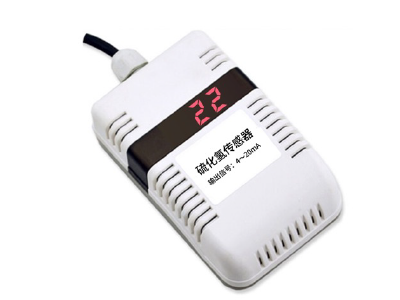

硫化氢传感器是采用三电极电化学传感器和高性能微处理器，内置温度传感器进行温度补偿，可精确测量环境中的硫化氢浓度，将电化学传感器和变送电路完美结合，满足客户对于硫化氢浓度的测量。

技术参数
测量参数：硫化氢浓度
单    位：ppm
检测范围：0～100ppm
分辨率：1ppm
精    度：±2%F•S（25℃）
输出信号：A：电压信号（0～2V，0～5V，0～10V三者选一）
          B：4～20mA（电流环）
          C：RS485（标准Modbus-RTU协议，设备默认地址：01）
供电电压：7～24V（当输出信号为0～2V，RS485时）
12～24V（当输出信号为0～5V，0～10V，4～20mA时）
工作温度：－20℃～50℃
工作湿度：15～80%RH（无凝结）
温度漂移：0.2％F•S/℃
重复性：≤1% F•S
平均电流：≤15mA
响应时间：≤30S

电流信号的阻抗要求

供电电压	9V	12V	20V	24V
最大阻抗	125Ω	250Ω	500Ω	>500Ω

C：硫化氢浓度，单位：ppm；
V：采集器采集到的电压值，单位：V；
A：采集器采集到的电流值，单位：mA；

输出信号	数据转换方法
0～2V DC	C＝50*V
0～5V DC	C＝20*V
0～10V DC	C＝10*V
4～20mA	C＝6.25*A－25

RS485信号（默认地址01）：
标准Modbus-RTU协议，波特率：9600；校验位：无；数据位：8；停止位：1

修改地址

例如：将地址为1的传感器改地址为2，主机→从机

原地址	功能码	起始寄存器高	起始寄存器低	起始地址高	起始地址低	CRC16低	CRC16高
0X01	0X06	0X00	0X30	0X00	0X02	0X08	0X04

若传感器接收正确，数据按原路返回。

备注：如果忘记传感器的原地址，可以使用广播地址0XFE代替，使用0XFE时主机只能接一个从机，且返回地址仍为原地址，可以作为地址查询的方法。

查询数据

查询传感器（地址为1）的数据（硫化氢浓度），主机→从机

地址	功能码	起始寄存器地址高	起始寄存器地址低	寄存器长度高	寄存器长度低	CRC16低	CRC16高
0X01	0X03	0X00	0X00	0X00	0X01	0X84	0X0A

若传感器接收正确，返回以下数据，从机→主机

地址	功能码	数据长度	寄存器0数据高	寄存器0数据低	CRC16低	CRC16高
0X01	0X03	0X02	0X00	0X1C	0XB9	0X8D
			硫化氢浓度：28ppm
