超声波风速风向传感器

    超声波风速风向传感器是一款迷你型全数字化传感器，高度集成超声波风速、风向传感器，体积小巧，集成度高，质量轻，坚固耐用。本产品没有任何移动部件，不需要现场维护和校准，可准确、快速检测出现场环境的风速、风向值，高强度结构设计可在恶劣环境中准确检测，可广泛用于气象、环境、环保、交通运输、智慧城市、工业检测等领域。
    超声波风速风向传感器测量超声波从N传感器到S传感器传输的时间，并与S传感器到N传感器传输的时间相比较。同理，比较超声波从W到E的时间和E到W的时间。（N=北，S=南，E=东，W=西）例如，如果风从北面吹来，超声波从N到S的时间就会比从S到N的时间短，而从W到E和从E到W的传输时间却是一样的。通过计算超声波在两点之间的传输的时间差，就可以计算出风的速度和方向。这种计算方法与其它因素如温度没有关系。



	风速	风向
测量范围	0～40m/s	0～359°
精    度	±0.5m/s （低风速）	±3°（低风速）
分 辨 率	0.01m/s	1°


供电电压：12V DC
输出信号：RS485（标准Modbus-RTU协议）
通讯波特率：9600
外壳材质：ABS工程塑料
操作温度：－40℃～70℃
存储温度：－50℃～80℃
工作湿度：0～100%RH

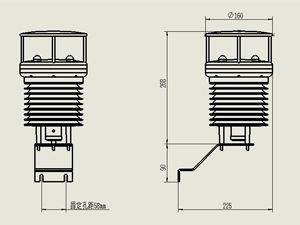

外观尺寸：详见规格图
整体重量：0.6Kg
防护等级：IP65
整体功耗：0.2W

RS485信号（默认地址01）：
标准Modbus-RTU协议，波特率：9600；校验位：无；数据位：8；停止位：1

修改地址

例如：将地址改为02，主机→从机


固定字符	功能码	新地址	CRC16低	CRC16高
0X00	0X10	0X02	0XFD	0XC1


若传感器接收正确，返回以下数据，从机→主机


固定字符	功能码	CRC16低	CRC16高
0X00	0X10	0X00	0X7C


读取设备地址

主机→从机

固定字符	功能码	CRC16低	CRC16高
0X00	0X20	0X00	0X68


若传感器接收正确，返回以下数据，从机→主机


固定字符	功能码	地址	CRC16低	CRC16高
0X00	0X20	0X01	0XA9	0XC0


 查询数据

查询传感器（地址为1）的数据（风速，风向），主机→从机


地址	功能码	起始寄存器地址高	起始寄存器地址低	寄存器长度高	寄存器长度低	CRC16低	CRC16高
0X01	0X03	0X00	0X00	0X00	0X02	0XC4	0X0B


若传感器接收正确，返回以下数据，从机→主机


地址	功能码	数据长度	寄存器0数据高	寄存器0数据低	寄存器1数据高	寄存器1数据低	CRC16低	CRC16高
0X01	0X03	0X04	0X01	0X23	0X00	0XAB	0X4B	0XBA
			风速：2.91m/s		风向：171°





风力等级	风的名称	风速（m/s）	（km/h）	陆地现象	海面状态
0	无风	0~0.2	小于1	静，烟直上	平静如镜
1	软风	0.3~1.5	1~5	烟能表示风向，但风向标不能转动	微浪
2	软风	1.6~3.3	6~11	人面感觉有风，树叶有微响，风向标能转动	小浪
3	微风	3.4~5.4	12~19	树叶及微枝摆动不息，旗帜展开	小浪
4	和风	5.5~7.9	20~28	能吹起地面灰尘和纸张，树的小枝微动	轻浪
5	清劲风	8.0~10.7	29~38	有叶的小树枝摇摆，内陆水面有小波	中浪
6	强风	10.8~13.8	39~49	大树枝摆动，电线呼呼有声，举伞困难	大浪
7	疾风	13.9~17.1	50~61	全树摇动，迎风步行感觉不便	巨浪
8	大风	17.2~20.7	62~74	微枝折毁，人向前行感觉阻力甚大	猛浪
9	烈风	20.8~24.4	75~88	建筑物有损坏（烟囱顶部及屋顶瓦片移动）	狂涛
10	狂风	24.5~28.4	89~102	陆上少见，见时可使树木拔起将建筑物损坏严重	狂涛
11	暴风	28.5~32.6	103~117	陆上很少，有则必有重大损毁	非凡现象
12	飓风	32.7~36.9	118~133	陆上绝少，其摧毁力极大	非凡现象
13	飓风	37.0~41.4	134~149	陆上绝少，其摧毁力极大	非凡现象
14	飓风	41.5~46.1	150~166	陆上绝少，其摧毁力极大	非凡现象
15	飓风	46.2~50.9	167~183	陆上绝少，其摧毁力极大	非凡现象
16	飓风	51.0~56.0	184~201	陆上绝少，其摧毁力极大	非凡现象
17	飓风	56.1~61.2	202~220	陆上绝少，其摧毁力极大	非凡现象
