1. 产品介绍

1.1产品简介

S-SCSN 是一款基于高亮大尺寸显示，485数据上传的多功能温湿度变送器。该变送器采用我司专门开模制作的高亮度数码管，具有高亮、清晰、远距离及强光下可视的特点；采用高精度温湿度探头，确保温湿度测量的精准性；采用专用的485电路，通信稳定，方便分布式监控集中式管理；设备整体经过精心防水设计，完全满足IP65防护等级，可长时间工作在室外，独特的电磁兼容设计，可满足各种干扰的场合。适用于通信机房、车间生产线、药品仓库、大型物流仓库、农业大棚、温室花卉大棚、档案馆、博物馆、暖通控制等需要温湿度监测报警的场合。

1.2功能特点

 高精度温湿度采集、显示。

 大屏、高亮数码管显示，即使室外强光远距离也能看清楚。

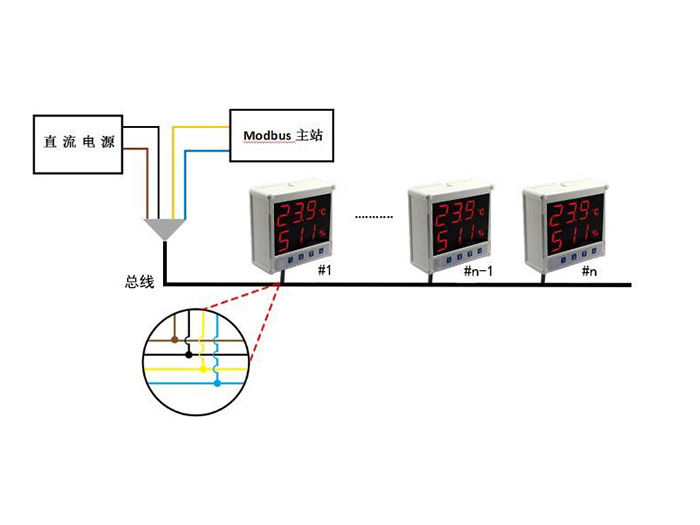

 485方式上传数据实现集中监控。

 IP65防护等级，可永久工作于室外等环境恶劣的场所。

 内置大功率报警器，温湿度超限声光报警提醒。

 自带防水按键可方便的进行上下限及报警值设定。

 可使用自带挂钩安装，也可使用通用摄像头支架安装，简单美观。

 超宽的工作温度范围，功能强大、性价比高。

1.3.技术参数说明

直流供电（默认） DC 10-30V

最大功耗 5W

A准精度

湿度 ±2%RH(60%RH,25℃)

温度 ±0.4℃（25℃）

B准精度

（默认）湿度 ±3%RH(60%RH,25℃)

温度 ±0.5℃（25℃）

变送器电路工作温湿度 -40℃~+60℃，0%RH~95%RH（非结露）

探头工作温度 -40℃~+120℃，默认-40℃~+80℃

探头工作湿度 0%RH-100%RH

温度显示分辨率 0.1℃

湿度显示分辨率 0.1%RH

温湿度刷新时间 1s

长期稳定性湿度 ≤1%RH/y

温度 ≤0.1℃/y

响应时间湿度 ≤8s(1m/s风速)

温度 ≤25s(1m/s风速)

输出信号 RS485(Modbus协议)

安装方式壁挂式/支架安装

2.产品选型

型号说明

S-SCSN-A 摄像头支架安装

S-SCSN-B 壁挂扣安装

5. 通信协议

5.1 通讯基本参数

编码	8位二进制
数据位	8位
奇偶校验位	无
停止位	1位
错误校验	CRC（冗余循环码）
波特率	2400bit/s、4800bit/s、9600 bit/s可设，出厂默认为4800bit/s

5.2 数据帧格式定义
采用Modbus-RTU 通讯规约，格式如下：
初始结构 ≥4 字节的时间
地址码 = 1 字节
功能码 = 1 字节
数据区 = N 字节
错误校验 = 16 位CRC 码
结束结构 ≥4 字节的时间
地址码：为变送器的地址，在通讯网络中是唯一的（出厂默认0x01）。
功能码：主机所发指令功能指示，本变送器只用到功能码0x03（读取寄存器数据）。
数据区：数据区是具体通讯数据，注意16bits数据高字节在前！
CRC码：二字节的校验码。
主机问询帧结构：

地址码	功能码	寄存器起始地址	寄存器长度	校验码低位	校验码高位
1字节	1字节	2字节	2字节	1字节	1字节

从机应答帧结构：

地址码	功能码	有效字节数	数据一区	第二数据区	第N数据区	校验码
1字节	1字节	1字节	2字节	2字节	2字节	2字节

5.3 寄存器地址

寄存器地址	PLC或组态地址	内容	操作
0000 H	40001	湿度	只读
0001 H	40002	温度	只读

5.4 通讯协议示例以及解释
举例：读取设备地址0x01的温湿度值
问询帧：

地址码	功能码	起始地址	数据长度	校验码低位	校验码高位
0x01	0x03	0x00 0x00	0x00 0x02	0xC4	0x0B

应答帧：（例如读到温度为-10.1℃，湿度为65.8%RH）

地址码	功能码	返回有效字节数	湿度值	温度值	校验码低位	校验码高位
0x01	0x03	0x04	0x02 0x92	0xFF 0x9B	0x5A	0x3D

温度计算：
当温度低于 0 ℃ 时温度数据以补码的形式上传。
温度：FF9B H(十六进制)= -101 => 温度 = -10.1℃
湿度计算：
湿度：292 H (十六进制)= 658 => 湿度 = 65.8%RH
