1.产品简介

1.1产品概述

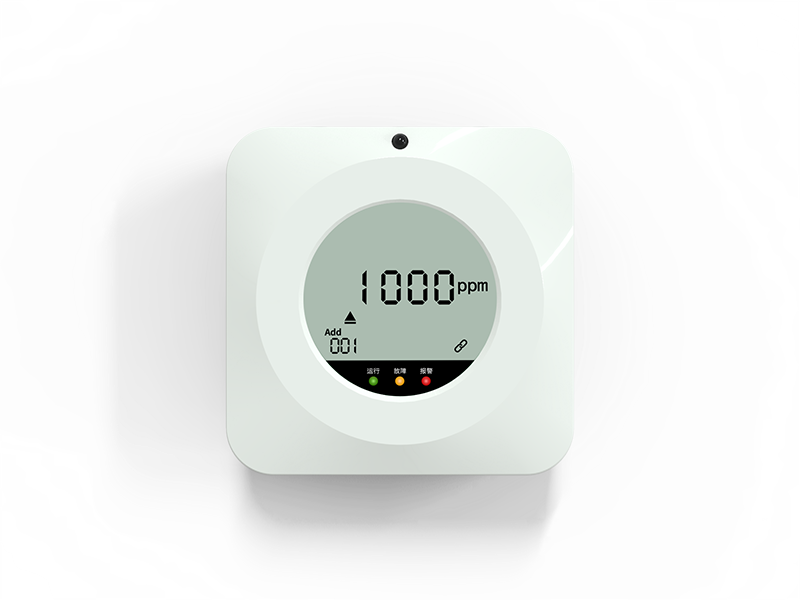

液晶气体变送器是我公司自主研发的一款环境气体浓度监测仪，用于检测空气环境中的气体浓度参数，当浓度超过预置报警值时会发出声光报警信号，以提醒用户及时采取安全措施，防止爆炸及中毒事故发生，从而保障生命、财产安全。
该变送器采用一线大品牌电化学传感器，具有反应迅速灵敏、抗干扰能力强的特点，经过我司独有的补偿算法、多段标准气体标定，亦具有长寿命、高精度、高重复性和高稳定性的特点，带有大屏液晶显示。
设备采用宽压10-30V直流供电，485信号输出，标准Modbus-RTU通信协议、ModBus地址可设置，波特率可更改，通信距离最远2000米。

1.2功能特点

■采用一线大品牌电化学传感器，稳定耐用。
■采用远程红外遥控技术，无需拆卸即可修改参数。
■支持多种气体检测，且量程可定做。
■485通信接口标准ModBus-RTU通信协议，地址、波特率可设置，通信距离最远2000米。
■高品质液晶显示屏，现场可直接查看数值。
■现场供电采用10~30V直流宽压供电，可适应现场多种直流电源。
■产品采用壁挂式壳体，安装方便。
1.3技术指标

供电电源	10~30V DC
平均功耗	0.6W（24VDC）
输出信号	485输出（标准Modbus协议）
重复性	NH3/H2/CO(1000ppm)/H2S/CH4/NO2/SO2/O3/PH3:≤2% CO(2000ppm) :≤3%     O2:≤1%
稳定性	CO(1000ppm)/H2S/H2/NO2/SO2/NH3/PH3	≤2%信号值/月
	CH4/O3	≤7%信号值/年
	CO(2000ppm)/O2	≤5%信号值/年
工作温度	H2/CO/H2S/CH4/NO2/SO2/O2/NH3/PH3/O3：-10~50℃
工作湿度	NH3/H2/CO/H2S/NO2/SO2/O3/PH3：15~90%RH 无冷凝 O2：5~95%RH 无冷凝      CH4：0~95%RH 无冷凝
工作压力	NH3/H2/CO(1000ppm)/H2S/SO2/O2/O3/PH3	90~110Kpa
	NO2	91~111Kpa
	CH4	80~116Kpa
	CO(2000ppm)	80~120Kpa
预热时间	NH3/H2/CO/H2S/CH4/NO2/SO2/O3/O2/PH3: ≥5分钟

以上所有规格参数均在环境条件：温度20℃、相对湿度50%RH、1个大气压，待测气体浓度最大不超过传感器量程的环境下测得。

1.4产品选型

S-SC	公司代号
	O2-	25VOL-			O2变送器25VOL量程
	H2S-	100P-			H2S变送器100 ppm量程
	CH4-	100LEL-			CH4变送器100 LEL量程
	CO-	1000P-			CO变送器1000 ppm量程
		2000P-			CO变送器2000ppm量程
	NO2-	20P-			NO2变送器20ppm量程
		2000P-			NO2变送器2000ppm量程
	SO2-	20P-			SO2变送器20ppm量程
		2000P-			SO2变送器2000ppm量程
	H2-	1000P-			H2变送器1000ppm量程
		40000P-			H2变送器40000ppm量程
	NH3-	50P-			NH3变送器50ppm量程
		100P-			NH3变送器100ppm量程
	PH3	20P-			PH3变送器20ppm量程
	O3	100P-			O3变送器100ppm量程
			N01-		RS485（Modbus协议）
				C	液晶气体变送器

6.通信协议

6.1通讯基本参数

编 码	8位二进制
数据位	8位
奇偶校验位	无
停止位	1位
错误校验	CRC（冗余循环码）
波特率	2400bit/s、4800bit/s、9600bit/s、19200bit/s可设，出厂默认为4800bit/s

6.2数据帧格式定义

采用Modbus-RTU 通讯规约，格式如下：
初始结构 ≥4 字节的时间
地址码 = 1 字节
功能码 = 1 字节
数据区 = N 字节
错误校验 = 16 位CRC 码
结束结构 ≥4 字节的时间
地址码：为变送器的地址，在通讯网络中是唯一的（出厂默认0x01）。
功能码：主机所发指令功能指示，本变送器只用到功能码0x03（读取寄存器数据）。
数据区：数据区是具体通讯数据，注意16bits数据高字节在前！
CRC码：二字节的校验码。
主机问询帧结构：

地址码	功能码	寄存器起始地址	寄存器长度	校验码低位	校验码高位
1字节	1字节	2字节	2字节	1字节	1字节

从机应答帧结构：

地址码	功能码	有效字节数	数据一区	数据二区	数据N区	校验码
1字节	1字节	1字节	2字节	2字节	2字节	2字节

6.3寄存器地址

寄存器地址	PLC或组态地址	内容	操作	范围及定义说明
0000 H	40001	气体浓度值	只读	CO	实际值
				H2S
				CH4
				H2
				NO2(2000ppm)
				SO2(2000ppm)
				O3
				NH3(100ppm)
				O2	扩大10倍 上传
				NO2(20ppm)
				SO2(20ppm)
				PH3
				NH3(50ppm)
0034 H	40053	气体上上限	读写	设置气体报警上上限值， 扩大倍数与气体浓度值一致 出厂默认量程最大值
0035 H	40054	气体下下限	读写	设置气体报警下下限值， 扩大倍数与气体浓度值一致 出厂默认0
0036 H	40055	气体上限	读写	设置气体报警上限值， 扩大倍数与气体浓度值一致 出厂默认量程最大值
0037 H	40056	气体下限	读写	设置气体报警下限值， 扩大倍数与气体浓度值一致 出厂默认0
0038 H	40057	气体校准值	读写	设置气体浓度校准值， 扩大倍数与气体浓度值一致 出厂默认0
0044 H	40069	气体回差	读写	设置继电器响应回差值， 扩大倍数与气体浓度值一致 出厂默认0
07D0 H	42001	485地址	读写	1~254（出厂默认1）
07D1 H	42002	485波特率	读写	0代表2400bit/s  1代表4800bit/s 2代表9600bit/s  3代表19200bit/s 4代表38400bit/s  5代表57600bit/s

6.4通讯协议示例以及解释

6.4.1读取设备地址0x01的SO2（20ppm）实时值（扩大10倍上传）
  问询帧

地址码	功能码	起始地址	数据长度	校验码低位	校验码高位
0x01	0x03	0x00 0x00	0x00 0x01	0x84	0x0A

  应答帧

地址码	功能码	返回有效字节数	SO2值	校验码低位	校验码高位
0x01	0x03	0x02	0x00 0x64	0xB9	0xAF

SO2：
0064 H(十六进制) =100 => SO2=10ppm
6.4.2写入设备地址0x01的SO2校准值（扩大10倍写入）
问询帧

地址码	功能码	起始地址	写入数据区	校验码低字节	校验码高字节
0x01	0x06	0x00 0x38	0x00 0x14	0x08	0x08

应答帧

地址码	功能码	起始地址	写入数据	校验码低字节	校验码高字节
0x01	0x06	0x00 0x38	0x00 0x14	0x08	0x08

写入SO2校准 (设置校准值为2ppm)：
SO2 2ppm 扩大十倍写入=20 =>0014 H(十六进制)
6.4.3修改地址
问询帧（假设修改地址为0x02  注意：修改地址后需断电重启设备）

地址码	功能码	起始地址	修改数值	校验码低位	校验码高位
0x01	0x06	0x07 0xD0	0x00 0x02	0x08	0x86

应答帧

地址码	功能码	起始地址	修改数值	校验码低位	校验码高位
0x01	0x06	0x07 0xD0	0x00 0x02	0x08	0x86

6.4.4修改地址为0x01的波特率
问询帧（假设修改波特率为9600  注意：修改地址后需断电重启设备）

地址码	功能码	起始地址	修改数值	校验码低位	校验码高位
0x01	0x06	0x07 0xD1	0x00 0x02	0x59	0x46

应答帧

地址码	功能码	起始地址	修改数值	校验码低位	校验码高位
0x01	0x06	0x07 0xD1	0x00 0x02	0x59	0x46
