1.产品介绍

1.1产品概述

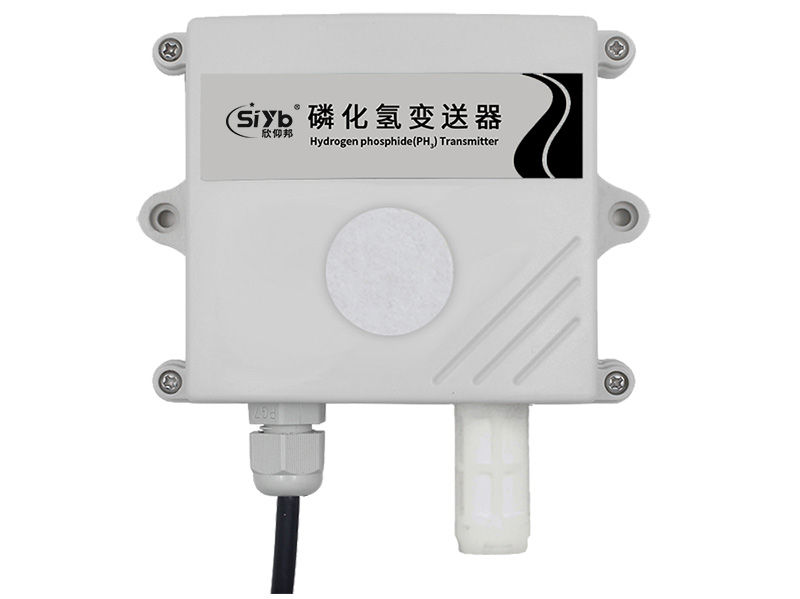

我司设计的磷化氢变送器，采用进口一线大品牌电化学磷化氢传感器，具有反应迅速灵敏、抗干扰能力强的特点，经过我司独有的补偿算法、多段标准气体标定，亦具有长寿命、高精度、高重复性和高稳定性的特点。适用于地下停车场、车库、车间、密闭生活场所等需要检测磷化氢浓度的场合。
设备采用宽压10~30V直流供电，模拟量信号输出，4~20mA、0~5V、0~10V可选，外壳防护等级高，可以适应现场环境恶劣的检测场合。

1.2功能特点

■量程0-20ppm，其他量程亦可定做。
■测量精度高，可达±3%FS以内,重复性可达2%以内。
■多种模拟量信号输出可选：4~20mA、0~5V、0~10V。
■可选配高品质OLED显示屏，现场可直接查看数值，夜晚亦可清晰显示。
■现场供电采用10~30V直流宽压供电，可适应现场多种直流电源。
■产品采用壁挂式防水壳，安装方便，防护等级高可应用于恶劣的现场环境。

1.3主要技术指标

供电电源	10~30V DC
平均功耗	0.18W
输出信号	4~20mA、0~5V、0~10V
PH3分辨率	0.1ppm
PH3精度	±3%FS
零点漂移	±0.5ppm
工作温度	-20~50℃
工作湿度	15~90%RH 无冷凝
稳定性	≤2%信号值/月
响应时间	≤30S
预热时间	≥5分钟
重复性	≤2%
压力范围	90~110Kpa

1.4产品选型

S-					公司代号
	SCPI				PH3变送传感器
		I20-			4~20mA电流输出
		V05-			0~5V电压输出
		V10-			0~10V电压输出
			2		壁挂王字壳
			OLED		王字壳带OLED屏幕
				-20P	量程为20ppm

2.设备安装说明

2.1设备安装前检查

设备清单：
■磷化氢变送器设备1台
■自攻螺丝（2个）、膨胀塞（2个）
■合格证、保修卡、接线说明等

3.计算方法

3.1电流型输出信号转换计算

例如量程0~20ppm，4~20mA输出，当输出信号为12mA时，计算当前PH3浓度值。此PH3量程的跨度为20ppm，用16mA电流信号来表达，20ppm/16mA=1.25ppm/mA，即电流1mA代表PH3浓度变化1.25ppm，测量值12mA-4mA=8mA，8mA*1.25ppm/mA=10ppm，当前PH3浓度为10ppm。

3.2电压型输出信号转换计算

例如量程0~20ppm，0-10V输出，当输出信号为5V时，计算当前PH3浓度值。此PH3量程的跨度为20ppm，用10V电压信号来表达，20ppm/10V=2ppm/V，即电压1V代表PH3浓度变化2ppm，测量值5V-0V=5V，5V*2ppm/V=10ppm,当前PH3浓度为10ppm。

3.3 PH3测量单位ppm与mg/m3换算关系

转换公式是基于25℃和1个大气压：X ppm = (Y mg/m3)(24.45)/(分子量)或Y mg/m3 = (X ppm)(分子量)/24.45
仅适用于计算PH3 ：1ppm=1.39mg/m3   1mg/m3=0.72ppm
