1.产品介绍

1.1产品概述

随着家建筑行业的发展，室内装修带来的室内环境污染也越来越受到关注，TVOC是空气中三种有机污染物（多环芳烃、挥发性有机物和醛类化合物）中影响较为严重的一种。VOC是指室温下饱和蒸气压超过了133.32pa的有机物，其沸点在50℃至250℃，在常温下可以蒸发的形式存在于空气中，它的毒性、刺激性、致癌性和特殊的气味性，会影响皮肤和黏膜，对人体产生极大损害。

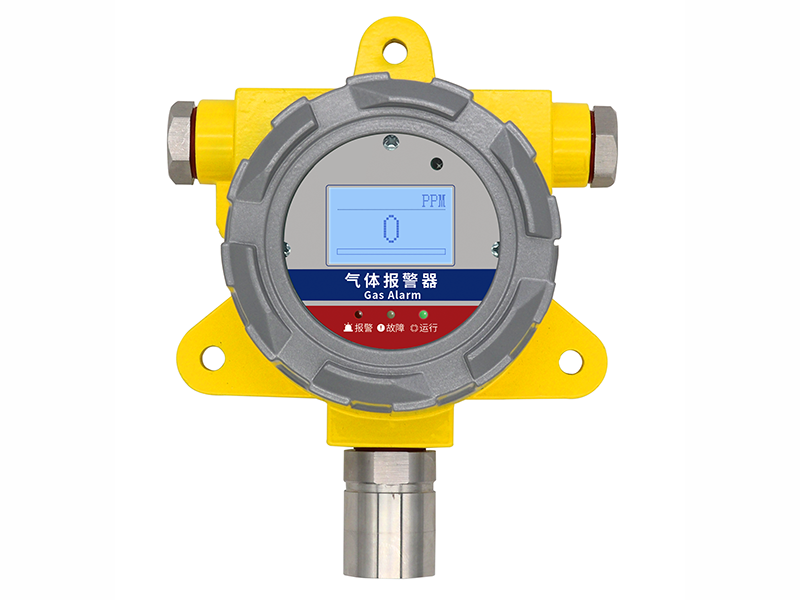

我司设计的防爆TVOC变送器，用于空气中TVOC浓度的检测，当浓度超过预置报警值时会发出声光报警信号，以提醒用户及时采取安全措施，防止爆炸及中毒事故发生，从而保障生命、财产安全。该变送器采用高灵敏度的TVOC传感器，技术成熟，并且使用高性能信号采集电路，信号稳定，准确度高。带有大屏液晶显示，防护等级IP65，防爆标志：Ex d IIC T6 Gb，可应用于户外恶劣的现场环境。
设备采用宽压10-30V直流供电，485信号输出，标准Modbus-RTU通信协议、ModBus地址可设置，波特率可更改，通信距离最远2000米。

1.2功能特点

■采用进口一线大品牌TVOC传感器，稳定耐用。
■采用远程红外遥控技术，无需拆卸即可修改参数。
■485通信接口标准ModBus-RTU通信协议，地址、波特率可设置，通信距离最远2000米。
■可选配高品质液晶显示屏，现场可直接查看数值，夜晚亦可清晰显示。
■现场供电采用10~30V直流宽压供电，可适应现场多种直流电源。
■产品采用壁挂式防爆壳，安装方便，防护IP65可应用于户外恶劣的现场环境。

1.3主要技术指标

直流供电（默认）	DC 10-30V
平均功耗	0.35W
工作环境	-20℃~+60℃，0%RH~95%RH
TVOC测量量程	0~60PPM
测量对象	总挥发性有机物
TVOC显示分辨率	0.001PPM
TVOC测量精度	±8%FS±0.125PPM
输出信号	RS485(Modbus协议)
预热时间	≤1小时
防爆标志	Ex d IIC T6 Gb
继电器带负载能力	250VAC 1A/30VDC 3A

以上所有规格参数均在环境条件：温度20℃、相对湿度50%RH、1个大气压，待测气体浓度最大不超过传感器量程的环境下测得。

3.设备安装说明

3.1设备安装前检查

设备清单：
■防爆TVOC变送器设备1台
■红外遥控一个
■安装螺丝一包
■U型卡一个（选配）
■产品合格证、保修卡

按键类型	说明	应用
1	返回键	当前页面按下返回键可返回上一层界面或退出设置。
2	确认键	选定当前选择的信息，进入此信息界面。
3	上移键	增加当前数值或者向上移动光标。
4	下移键	减少当前数值或者向下移动光标。
5	左位移	输入数值界面，光标向左移动。
6	右位移	输入数值界面，光标向右移动。
7	遥控关	快捷关闭报警（断开继电器）
8	遥控开	快捷开启报警（闭合继电器）

4.1菜单功能说明
设备上电后主界面显示气体名称、单位、当前实时值以及当前值与量程占比。
主面下，按“确认”按键，输入密码（密码默认“0000” ），设备即可进入菜单界面。
系统菜单如下：


气体设置	气体上上限	设置气体报警上上限 出厂默认量程最大值
	气体上限	设置气体报警上限 出厂默认量程最大值
	气体下下限	设置气体报警下下限 出厂默认0
	气体下限	设置气体报警下限 出厂默认0
	气体校准	设置气体校准值 出厂默认0
	气体回差	设置继电器响应回差值 出厂默认0
继电器设置	继电器关联	空/气体上上限/气体上限/气体下限/气体下下限 出厂默认关联气体上上限
地址波特率设置	地址	1~255可设（出厂默认1）
	波特率（bit/s）	2400/4800/9600/19200可选 出厂默认4800
修改密码		0-9999可设置，出厂默认0000
屏幕背光设置	常亮	设置屏幕常亮/定时 定时方式下10-9999可设置 出厂默认常亮
	定时（秒）
恢复出厂设置		所有报警限值设置及其他参数设置均恢复到出厂默认状态
