1. 产品介绍

1.1产品概述

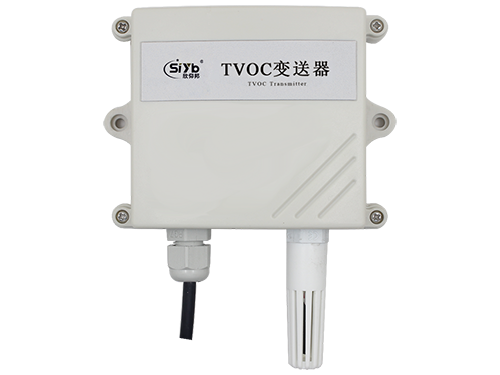

随着家建筑行业、实验室的普及发展，室内装修和实验室测试带来的室内环境污染也越来越受到关注，TVOC是空气中三种有机污染物（多环芳烃、挥发性有机物和醛类化合物）中影响较为严重的一种。VOC是指室温下饱和蒸气压超过了133.32pa的有机物，其沸点在50℃至250℃，在常温下可以蒸发的形式存在于空气中，它的毒性、刺激性、致癌性和特殊的气味性，会影响皮肤和黏膜，对人体产生极大损害。我司推出的STVOC-N01变送器，能有效监测环境中的TVOC含量，产品采用485通信接口，标志ModBus-RTU通信协议，可与PLC、用户主机、组态软件等直接进行通信，方便二次开发。

1.2功能特点

■采用国外进口高灵敏度的气体检测探头，技术成熟，并且使用高性能信号采集电路，信号稳定，准确度高。
■TVOC测量量程0~60000ppb。
■485通信，标准ModBus-RTU通信协议，通信地址及波特率可设置，最远通信距离可达2000米。
■产品采用壁挂式防水壳，安装方便，防护等级高。

1.3主要技术参数

直流供电（默认）	DC 10-30V
最大功耗	0.5W
工作环境	-40℃~+80℃，0%RH~95%RH 非结露
TVOC测量量程	0~60000ppb
测量对象	挥发性有机物
TVOC显示分辨率	1ppb
数据刷新时间	1s
TVOC测量精度	±8%FS±125ppb（@20000ppb 异丁烯标准气体，60%RH，25℃）
输出信号	RS485(Modbus协议)
安装方式	壁挂式安装
预热时间	≤24h

1.4应用方案

1.5产品选型

S-					公司代号
	SCOC-				TVOC变送传感器
		N01			485通讯（Modbus-RTU协议）
			-2		壁挂王字壳
				4	内置精装探头

2．设备安装说明

2.1设备安装前检查

设备清单：
■ TVOC变送器设备1台
■ 合格证、保修卡、校准报告等
■ 膨胀塞2个、自攻螺丝2个
■ USB转485（选配）
■ 485终端电阻(多台设备赠送)

直流供电（默认）	DC 10-30V
最大功耗	0.5W
工作环境	-40℃~+80℃，0%RH~95%RH 非结露
TVOC测量量程	0~60000ppb
测量对象	挥发性有机物
TVOC显示分辨率	1ppb
数据刷新时间	1s
TVOC测量精度	±8%FS±125ppb（@20000ppb 异丁烯标准气体，60%RH，25℃）
输出信号	RS485(Modbus协议)
安装方式	壁挂式安装
预热时间	≤24h
