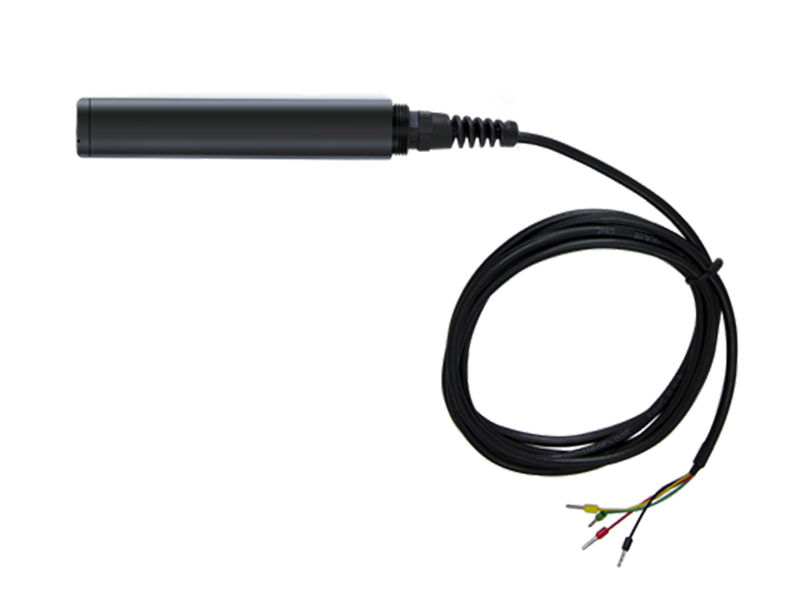

S-LT08 水质浊度传感器

1

概述


浊度传感器是我公司最新研发生产的一款在线数字型浊度传感器，采用进口元器件及先进的生产工艺和表贴技术，IP68防水等级，线缆防海水，可以直接投入水中，无需加保护管，确保传感器长期工作稳定可靠和准确性。

本传感器探头采用散射光式浊度测量法，由于水样中的浊度使光产生散射，通过测量与入射光垂直方向的散射光强度，并与内部标定值比对，从而计算出水样中的浊度，通过红外光和滤光片消除环境光干扰，经过线性化处理，输出信号稳定，精度高。


2

特点


（1）内部使用轴向电容滤波，100MΩ电阻加大阻抗，增强稳定性。
（2）体积小、功耗低、携带方便。
（3）真正实现低成本、低价格、高性能。
（4）集成度高、寿命长、可靠性高。
（5）多达四处隔离，能抵抗现场复杂的干扰情况，防水等级IP68。
（6）电极采用优质低噪声电缆线，可使信号输出长度达20米以上。


3

适用范围


本产品可广泛应用于化工化肥、冶金、制药、生化、食品、养殖、环保水处理工程和自来水等溶液中浊度值的连续监测。


4

产品资料


4.1 技术参数

测量范围：0.1～1000.0NTU
准 确 度：±5%
分 辨 率：0.1NTU
稳 定 性：≤3mV/24小时
输出信号：A：4～20 mA（电流环）
          B：RS485（标准Modbus-RTU协议，设备默认地址：01）
供电电压：5～24V DC（当输出信号为RS485时）
         12～24V DC（当输出信号为4～20mA时）
工作环境：温度0～60℃；湿度 ≤85%RH
电源消耗：≤0.5W

4.2 电流信号的阻抗要求


供电电压	9V	12V	20V	24V
最大阻抗	125Ω	250Ω	500Ω	>500Ω



5

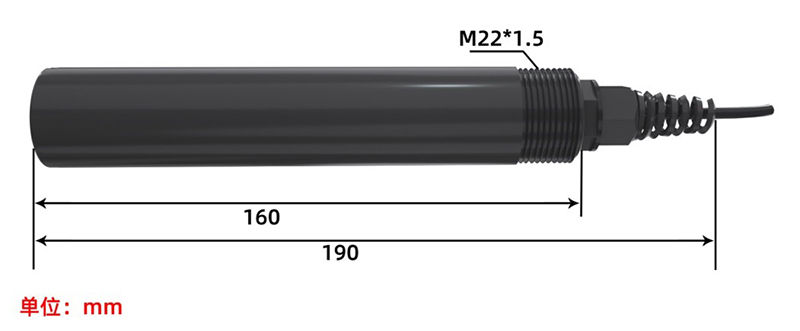

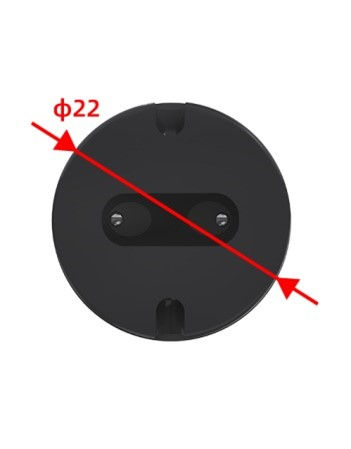

产品尺寸图



6

使用方法

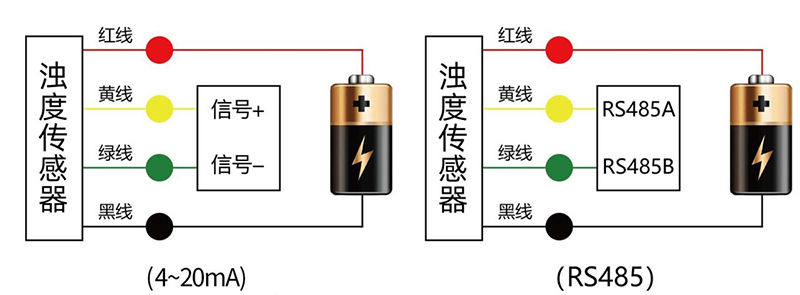

浊度传感器可连接各种载有差分输入的数据采集器，数据采集卡，远程数据采集模块等设备，接线方式如下图：

7

数据转换方法


浊度传感器具有良好的线性特征，以下是典型的标定公式。
A：采集器采集到的电流值，单位：mA；


输出信号	浊度转换方法
4～20mA	浊度＝62.5*A－250


RS485信号（默认地址01）：
标准Modbus-RTU协议，波特率：9600；校验位：无；数据位：8；停止位：1

7.1 修改地址

例如：将地址为1的传感器改地址为2，主机→从机


原地址	功能码	起始寄存器高	起始寄存器低	起始地址高	起始地址低	CRC16低	CRC16高
0X01	0X06	0X00	0X30	0X00	0X02	0X08	0X04


若传感器接收正确，数据按原路返回。

备注：如果忘记传感器的原地址，可以使用广播地址0XFE代替，使用0XFE时主机只能接一个从机，且返回地址仍为原地址，可以作为地址查询的方法。

7.2 查询数据

查询传感器（地址为1）的数据（浊度），主机→从机


地址	功能码	起始寄存器地址高	起始寄存器地址低	寄存器长度高	寄存器长度低	CRC16低	CRC16高
0X01	0X03	0X00	0X1E	0X00	0X01	0XE4	0X0C


若传感器接收正确，返回以下数据，从机→主机


地址		功能码	数据长度	寄存器0数据高	寄存器0数据低	CRC16低	CRC16高
0X01		0X03	0X02	0X02	0X9A	0X39	0X4F
				浊度：66.6NTU



8

使用上的注意事项

（1）为保证电极在管路上正确测量，应避免测量池间出现气泡造成数据失准。
（2）请检查包装是否完好，并核对产品型号是否与选型一致。
（3）切勿带电接线，接线完毕，检查无误后方可通电。
（4）使用时不要随意改动产品出厂时已焊接好的元器件或导线。
（5）传感器属于精密器件，用户在使用时请不要自行拆卸、用尖锐物品或腐蚀性液体接触传感器表面，以免损坏产品。


9

产品保修


本产品传感器部分保修期为一年，电极保修期为三个月。从发货之日算起，在规定保修期内，因传感器质量问题（非人为损坏）而引起的故障，本公司负责免费维修或更换，超过保修期后只收成本费。
