S-LT02 土壤pH值传感器

1

概述


土壤里含有许多有机酸、无机酸、碱以及盐类等物质，各种物质的含量不同，使土壤显示出不同的酸碱性。土壤的酸碱性可以用酸度表示，即用pH值
表示土壤的酸碱性。习惯上把pH值在6.5～7.5范围内的土壤叫中性土。

土壤酸碱度的分级情况见下表。


pH值	土壤酸碱度	pH值	土壤酸碱度
＜4.5	强酸性	7.5～8.5	弱碱性
4.5～5.5	酸性	8.5～9.5	碱性
5.5～6.5	弱酸性	＞9.5	强碱性
6.5～7.5	中性


土壤的酸碱度会影响作物生长，各种作物对土壤pH值的要求也是不同的。 下表是一些主要农作物适宜生长的酸碱度范围。


作物	最适宜pH值范围	作物	最适宜pH值范围
水稻	5.7～7.0	蚕豆	6.0～8.0
小麦	6.0～7.0	茶	4.5～5.5
大麦	6.0～7.0	棉花	6.0～8.0
玉米	6.0～7.0	西瓜	6.0～7.0
油菜	5.8～6.7	番茄	6.0～7.0
大豆	6.5～7.5	甘蔗	6.0～8.0
花生	5.0～6.0	甘草	7.2～8.5


在线土壤pH值传感器很好地解决了传统测量土壤pH值需配备专业显示仪表、标定繁琐、集成难度大、功耗大、价格昂贵、携带困难等缺点，是工业酸度计的智能化升级产品，可对土壤、污水pH值进行连续测量和控制，本装置适用于城市污水处理厂、化工、印染、造纸、制药、电镀以及环保等领域。


2

特点


（1）内部使用轴向电容滤波，100MΩ 电阻加大阻抗，增强稳定性。
（2）体积小、功耗低、携带方便。
（3）真正实现低成本、低价格、高性能。
（4）集成度高、寿命长、便利性、可靠性高。
（5）多达四处隔离，能抵抗现场复杂的干扰情况，防水等级IP68。
（6）电极采用优质低噪声电缆线，可使信号输出长度达20米以上。
（7）防水接头、BNC接头两种外形，适合各种安装环境。


3

适用范围


适用于科学试验、温室大棚、花卉蔬菜、草地牧场、节水农业灌溉、植物培养、城市污水处理厂、化工、印染、造纸、制药、电镀以及环保等领域。


4

产品资料


4.1 技术参数

测量范围：pH：0～14pH
准 确 度：±0.02pH
分 辨 率：0.01pH
稳 定 性：≤0.02pH/24小时；
输出信号：A：电压信号（0～2V，0～5V，0～10V三者选一）
          B：4～20mA（电流环）
          C：RS485（标准Modbus-RTU协议，设备默认地址：01）
供电电压：5～24V DC（当输出信号为0～2V，RS485时）
         12～24V DC（当输出信号为0～5V，0～10V，4～20mA时）
（可定制3.3～5V DC）
工作环境：温度：0～60℃；湿度：≤85%RH
电源消耗：≤0.5W
4.2 电流信号的阻抗要求


供电电压	9V	12V	20V	24V
最大阻抗	125Ω	250Ω	500Ω	>500Ω




5

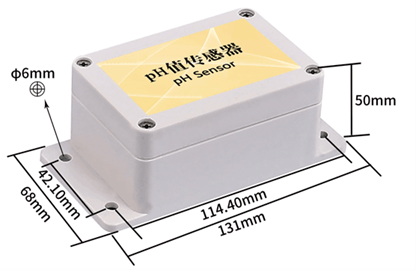

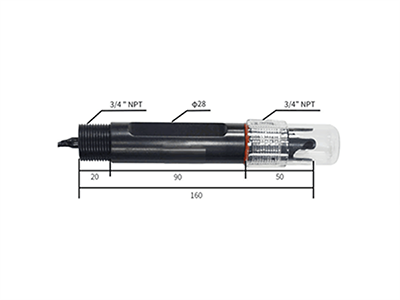

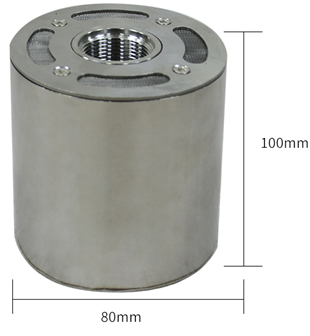

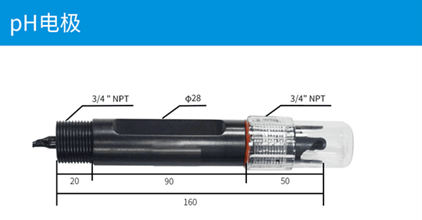

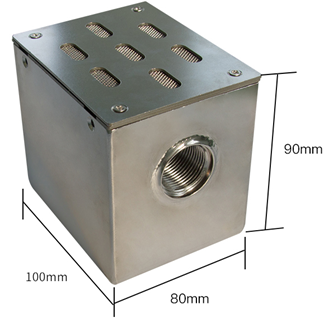

外形规格



6

使用方法

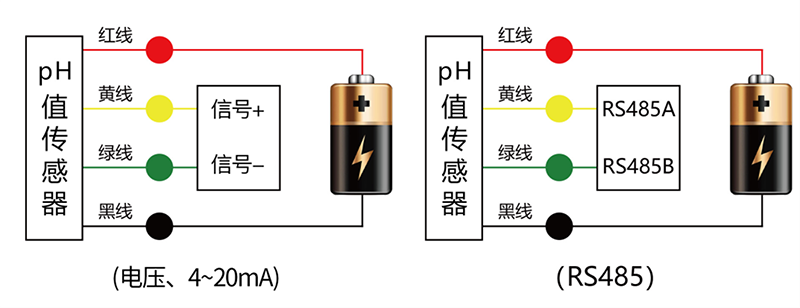

pH值传感器可连接各种载有差分输入的数据采集器、数据采集卡、远程数据采集模块等设备，接线方式如下图：

7

数据转换方法


pH值传感器具有良好的线性特征，以下是典型的标定公式。
V：采集器采集到的电压值，单位：V；
A：采集器采集到的电流值，单位：mA

输出信号	pH值转换方法
0～2V DC	pH值＝7*V
0～5V DC	pH值＝2.8*V
0～10V DC	pH值＝1.4*V
4～20mA	pH值＝0.875*A－3.5


RS485信号（默认地址01）：
标准Modbus-RTU协议，波特率：9600；校验位：无；数据位：8；停止位：1

7.1 修改地址

例如：将地址为1的传感器改地址为2，主机→从机


原地址	功能码	起始寄存器高	起始寄存器低	起始地址高	起始地址低	CRC16低	CRC16高
0X01	0X06	0X00	0X30	0X00	0X02	0X08	0X04


若传感器接收正确，数据按原路返回。

备注：如果忘记传感器的原地址，可以使用广播地址0XFE代替，使用0XFE时主机只能接一个从机，且返回地址仍为原地址，可以作为地址查询的方法。

7.2 查询数据

查询传感器（地址为1）的数据（pH值），主机→从机


地址	功能码	起始寄存器地址高	起始寄存器地址低	寄存器长度高	寄存器长度低	CRC16低	CRC16高
0X01	0X03	0X00	0X00	0X00	0X01	0X84	0X0A


若传感器接收正确，返回以下数据，从机→主机


地址		功能码	数据长度	寄存器0数据高	寄存器0数据低	CRC16低	CRC16高
0X01		0X03	0X02	0X02	0XAE	0X38	0X98
				pH值：6.86



8

使用方法

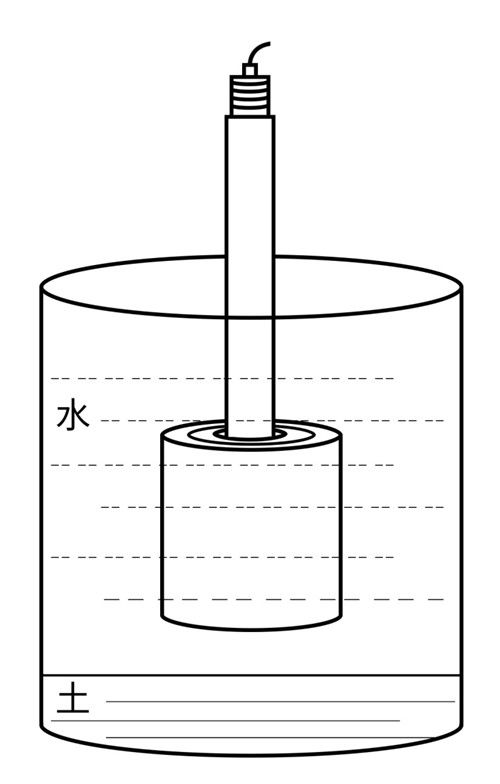

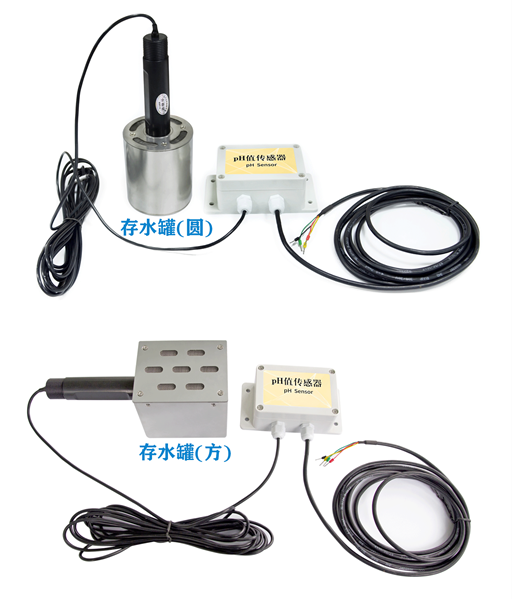

（1）在测量现场取土，加水搅拌，水土比5：1，同时将电极接好存水罐，待稳定后，将存水罐放入上层水溶液中，加满溶液取出待用。

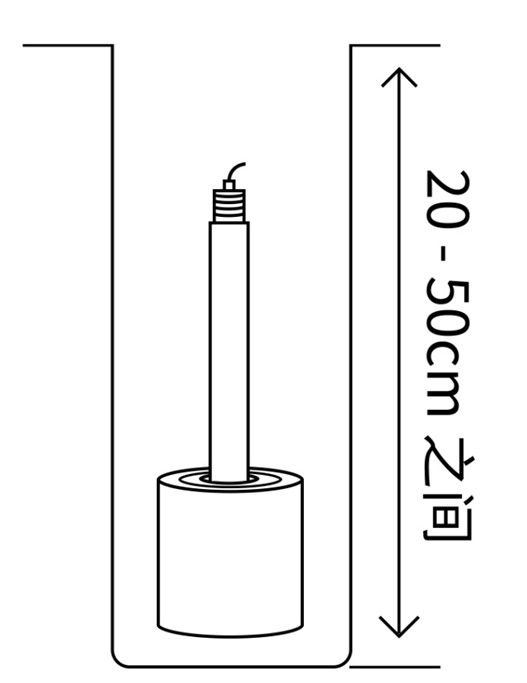

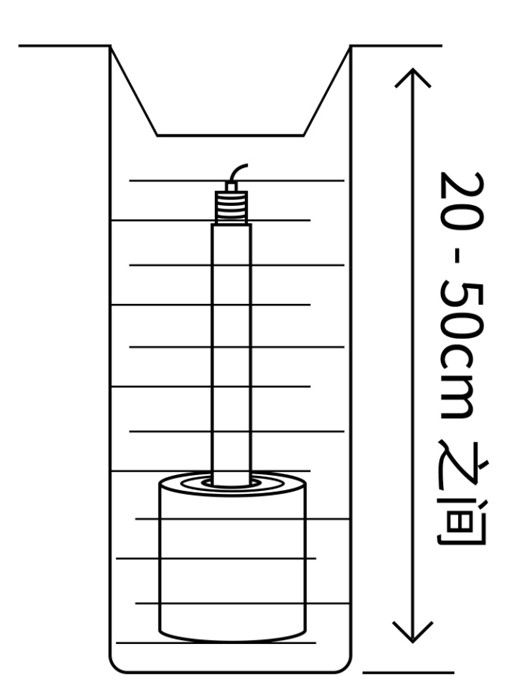

（2）用取土钻或洛阳铲等工具，钻一个直径约10厘米，深约20～50厘米的洞，将带存水罐的电极放入洞内。 （3）将土回填洞内，同时留一个低洼处存水下渗，若长期没有降雨，需要定期手动加水。
备注：若存水罐内泥沙太多，需要定期取出清理干净后，仍按照以上步骤重新安装。


9

校准方法


pH值传感器在出厂前已经过严格校准，用户不必再进行二次校准，若因为电极或其他原因造成传感器出现误差，可通过以下方法进行校准。

按照第6部分的接线图将线接好后，使用本公司生产的RS485转USB模块或TTL转USB模块连接电脑，使用专用软件校准，校准步骤如下：

（1）将电极放入蒸馏水中清洗干净，放入9.18标准缓冲液中，待数据稳定后，在9.18自校输入10，点击设置，提示成功，即9.18校准完成。
（2）将电极放入蒸馏水中清洗干净，放入6.86标准缓冲液中，待数据稳定后，在6.86自校输入11，点击设置，提示成功，即6.86校准完成。
（3）将电极放入蒸馏水中清洗干净，放入4.00标准缓冲液中，待数据稳定后，在4.00自校输入12，点击设置，提示成功，即4.00校准完成。

以上三个步骤完成后，校准成功，三点校准相比于两点校准的优势是将电极在酸碱两部分分别校准，从而实现全量程的精准校准，使测量数据更加准确。

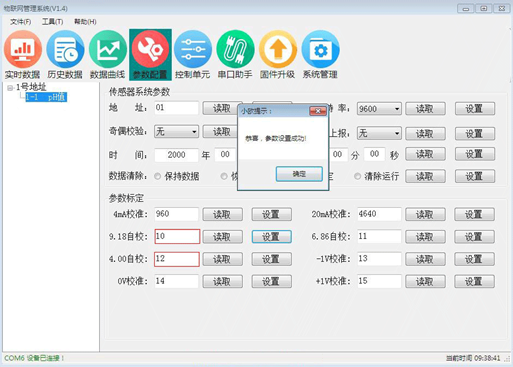

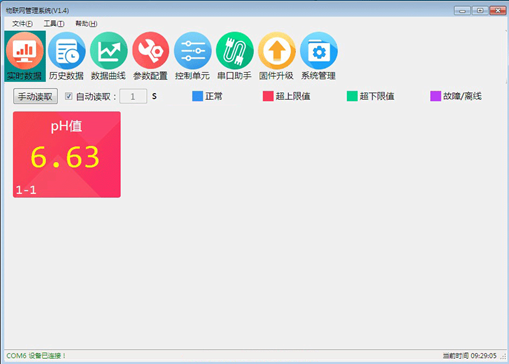

此软件可通过PC端实时查看数据，参考界面如下： 此软件的主要功能有：查看实时数据、设置上下限、校准数据、修改设备地址等功能。

备注：软件免费赠送，可配置本司生产的RS485转USB设备。


10

使用上的注意事项


（1）为保证电极在管路上正确测量，应避免测量期间出现气泡造成数据失准。
（2）请检查包装是否完好，并核对产品型号是否与选型一致。
（3）切勿带电接线，接线完毕，检查无误后方可通电。
（4）使用时不要随意改动产品出厂时已焊接好的元器件或导线。
（5）传感器属于精密器件，用户在使用时请不要自行拆卸、用尖锐物品或腐蚀性液体接触传感器表面，以免损坏产品。


11

产品保修


本产品保修期为一年。从发货之日算起，十二个月内，因传感器质量问题（非人为损坏）而引起的故障，本公司负责免费维修或更换，超过保修期后只收成本费。
