S-BDOW土木工程领域基础的孔隙水压力的测量渗压计(水位计)

  • 产品介绍
  • 参数特性
  • 相关下载
  • 应用方案

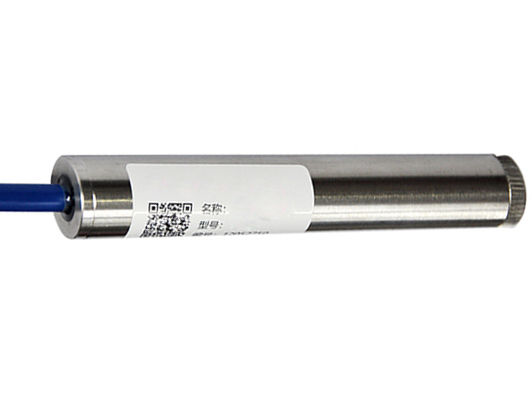

一 、渗压计用途

  欣仰邦建筑地质传感器S-BDOW系列高智能渗压计广泛应用与建筑、铁路、交通、水电大、坝、隧道等土木工程领域基础的孔隙水压力的测量。监测防渗效果、绕坝渗流、渗漏状态及土体的浸润线。 

二、 渗压计的特点 

  1、高智能型渗压计具有高灵敏度、高精度、高稳定性的特点,适应于长期观测。

  2、采用数字信号信号检测,信号长距离传输达500米不失真,抗干扰能力强。

  3、绝缘性能良好,防水耐用;防水等级是IP68。

  4、测量直观、简便、快捷、配接本公司的无线自动采集系统完成无线远程遥测,完全自动无人值守,检测。

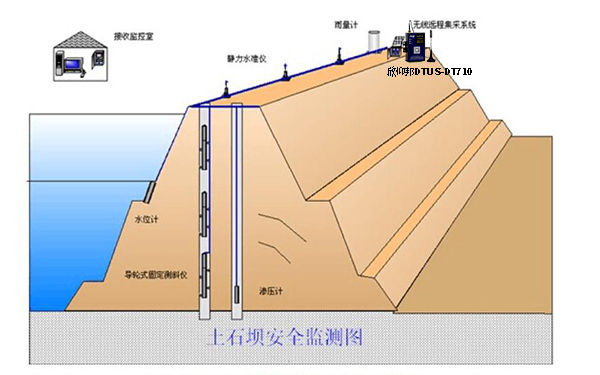

  渗压计水利水坝的应用 大坝是进行水资源管理的一个重要和不可或缺的建筑。大坝形状各异,从小规模的水坝到大型混凝土大坝,大坝的安全监测对于大坝校核设计、改进施工和性能评价都有重大意义。同时,连续长期的大坝安全监测系统,能够提供溃坝通知预警,对于保护下游人民生命财产安全具有重大意义。 如图为土石坝和水坝自动化监测的示意图,其中这个监测系统包括其它传感器;如渗压计、水位计、雨量计、静力水准仪、固定式测斜仪。它们的采集方式都是总线式;通过一条总线把有的传感器连接起来。每一个传感器都有唯一的编号。软件通过编号发送数据,从采集仪取得相对应的传感器数据;把数据实时的保存在数据库里。从而进行数据分析、报警、曲线生成等功能。

三、渗压计的安装 

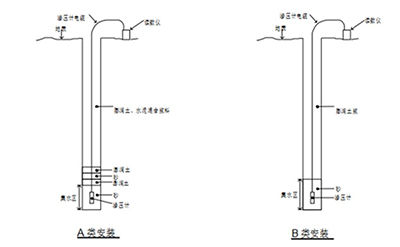

  在钻孔中的安装 各类型的渗压计无论在有套管或无套管的钻孔里,都可以单支安装或多支安装,见图,如果在一个特殊的地区监测微孔压力,就要特别注意钻孔的密封。推荐在钻孔中安装时使用加厚的聚乙烯护套电缆。  安装时不能使用随时间迅速下沉的材料,例如返料。钻孔应该钻至渗压计预定位置以下15-30厘米,并应洗净钻孔,然后将孔的底部用干净的细沙回填到渗压计端头以下15厘米时,即可放入渗压计,最好是将渗压计封装在一个砂袋里,保持干净。用水浸透砂子,然后放到位(在电缆上做标志),仪器在这个位置时,应环绕渗压计周围放进干净的砂子,砂子可以放到渗压计以上15厘米,图详细说明了隔绝被监测区域的两种方法。 (图的A类安装)一旦到了上述的“采集区”,就要将孔密封,可用两种方法,一是用膨润土和适量的沙回填交替层约25厘米,然后用普通的土回填,或是用不透水的膨润土与水泥浆的混合物回填。如果在一个单孔里安装多支渗压计,膨润土与沙应回填到上部渗压计的下部,并以每两个渗压计之间的距离为间隔交替进行。在设计与使用填塞工具时特别要小心,避免损坏渗压计的电缆。 (图的B类安装)一旦建立了上述“集水区”就要将孔用不透水的澎润土浆填实。应该注意的是:由于振弦式渗压计基本上是一个非流量仪器,所以其集水区不需要很大的尺寸,事实上,渗压计可以与大多数材质 接触,因为这些材料的颗粒不能通过过滤器。

  坝基渗压计安装埋设 

  (1)根据设计在仪器的安装部位钻孔,要求孔径是Φ90-110mm,钻孔钻至仪器安装高程以下30cm。

  (2)清洗钻孔,并在钻孔内做注提水(灵敏度)试验,当钻孔的渗透特性符合要求时,开始安装仪器。

  (3)安装仪器时,先在钻孔底部用干净的“绿豆砂”回填至仪器安装高程,然后将封装在砂袋中的孔隙压力计放至安装部位(在电缆上做上标记),仪器放至安装位置后,再在仪器周围及仪器以上1.0米投放“绿豆砂”,然后用膨胀尼球封孔。

  填筑过程中埋设安装  

  (1)当坝体土料填筑超过仪器高程0.5m后,停止填筑。测量并放出仪器位置,以仪器点为中心人工挖出长×宽×深为1m×0.8m×0.5m的坑。

  (2)埋设仪器时,在坑底铺设一层10cm中细砂,并浇水使其饱和,然后将准备好装在砂袋中仪器放在砂垫层上,仪器电缆线绕一圈后,向外引出,再在仪器上铺设10~15cm的中细砂,浇水使砂饱和,然后在其上回填小砾石,并分层人工夯实。

  (3)当在土体中埋设渗压计时,需要测量负压孔隙水压力,通常采用高通气型陶瓷透水石来测量,在埋设时,其周围不要用砂袋,可直接用粘土进行回填。  

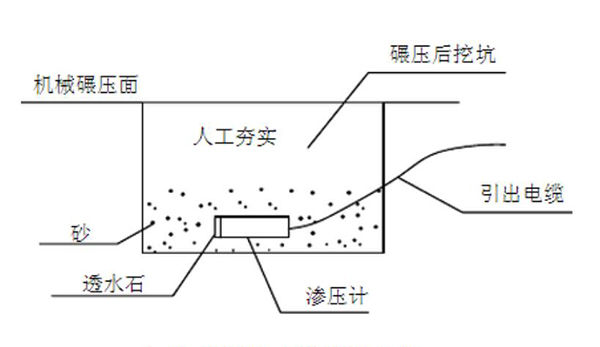

    (4)当人工夯实使仪器埋深大于1.2m时,方许机械碾压。所以每支仪器埋设位置上层人工回填要保证1.2m,根据坝体填土层厚,安排人工夯实,以保证仪器安全。如图所示。 

  测压管式埋设

  
  (1)在钻孔底部灌注15cm厚的水泥砂浆,然后放测压管。测压管采用Φ50mm的PVC管;其透水段长2m,进水口面积开孔率为20%,外部采用无纺土工织物包扎,防止泥沙进入管内,且包裹牢固不至松脱; 

  (2)反滤段采用反滤材料(中细砂)进行回填,直至填至反滤段以上2m,然后上部全部灌注水泥砂浆;    

  (3)将仪器下放至安装高程。    

  (4)孔口加盖加锁进行保护。    

  (5)埋设示意如图所示。

  注意:安装前,渗压计应一直侵泡在水中;直到安装时为止。
