产品简介

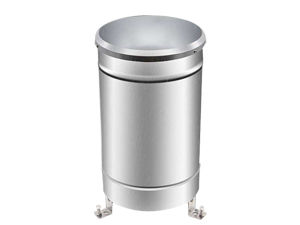

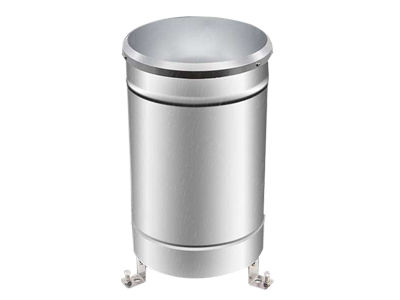

S-WRAI是一款双翻斗雨量传感器，它主要由储水器、上翻斗、汇集漏斗、计量翻斗和干簧管等组成。

储水器收集的降水通过漏斗进入上翻斗，当降水积到一定量时，由于水本身重力作用使上翻斗翻转，水进入汇集漏斗。降水量从汇集漏斗的节流管注入计量翻斗时，就把不同强度的自然降水，调节为比较均匀的大降水强度，以减少由于降水强度不同所造成的测量误差，当计量翻斗储受的降水量为0.1mm时（也有0.5mm或1.0mm的翻斗），计量翻斗把降水倾倒到计数翻斗，使计数翻斗翻转一次。计数翻斗在翻转时，与它相关的磁钢对干簧管扫描一次。干簧管因磁化而瞬间闭合一次。这样，降水量每次达到0.1mm时，就送出去一个开关信号。

本产品适用气象台（站）、水文站、环保、农、林业等有关部门用以测量降雨量。

技术参数

 接线方法

（1）若配备本公司生产的采集器，直接使用传感器线将传感器与采集器上的相应接口相连即可。

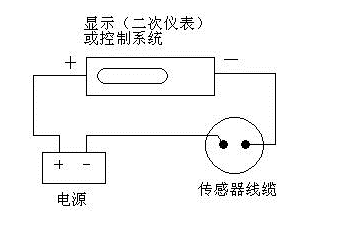

（2）若单独购买传感器，由于传感器输出一组开关信号，线缆接头无所谓正负。将传感器按图所示接入电路。

（3）若传感器为其他信号输出，常规传感器线线序及功能对应情况如下所示：

MODBUS-RTU通讯协议

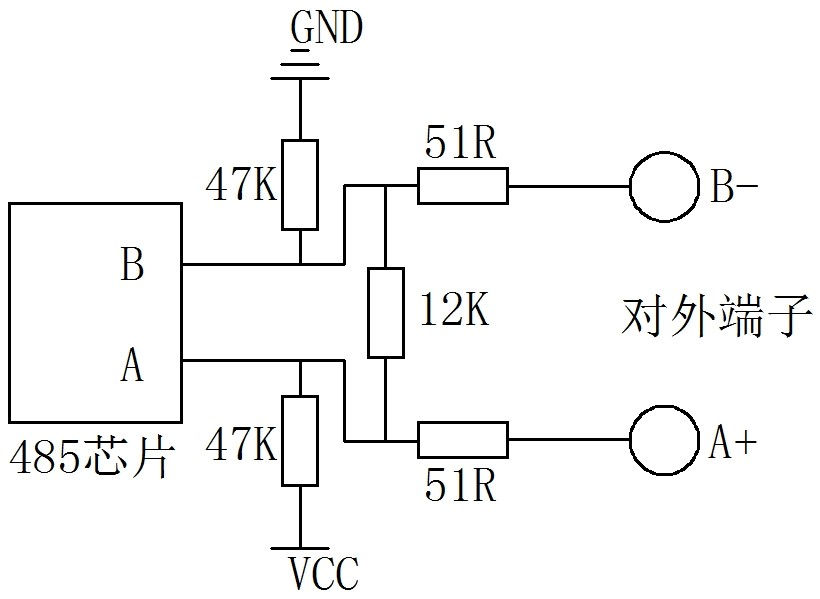

RS485电路

安装说明

1、传感器的安装位置可按实际要求选择地面、自制大筒、铁柱法兰盘或房屋顶上；

2、调整底盘上的三个调平螺钉，使水准泡指示为水平(气泡停留在圆圈中心)，再缓慢将三个M8 × 70的固定用膨胀螺钉拧紧;如水准泡改变，则需重新调整;

3、按照上图所示，进行传感器的组装固定;

4、固定完毕后，打开雨量桶，并剪掉漏斗上的尼龙扎带，将清水缓慢注入雨量传感器，并观察翻斗翻动过程，检查采集仪器上是否接收到数据。最后注入定量水(60-70mm)，若采集仪器显示的数据与注入水量相符合，说明仪器正常，否则须检修调节;

5、安装过程中请避免拆卸传感器。

注意事项

1、请检查包装是否完好，并核对产品型号是否与选型一致;

2、切勿带电接线，接线完毕检查无误后方可通电;

3、传感器线长会影响产品输出信号，使用时不要随意改动产品出厂时已焊接好的元器件或导线，若有更改需求，请与厂商联系;

4、传感器应定期检查，清除尘土、泥砂、树叶、昆虫，以免堵塞上筒(漏斗)水流通道，圆柱形过滤纲可卸下用清水冲洗;

5、翻斗内壁有脏物，可用水或酒精或洗涤剂水溶液冲洗，严禁用手指或其它物体擦拭，以免沾上油污或擦伤翻斗内壁;

6、冬季结冰期间，仪器应停止使用，可将其取回室内;

7、请保存好检定证书和合格证，维修时随同产品一同返回。

故障排除

1、显示仪表无示值。可能因接线问题导致采集器 无法正确获取信息。请检查接线是否正确、牢固;

2、显示仪表示值明显与实际情况不符。请倒空承水桶中水后重新向桶中注入定量水(60-70mm)，并清理翻斗内壁;

3、若不是上述原因，请与厂家联系。
