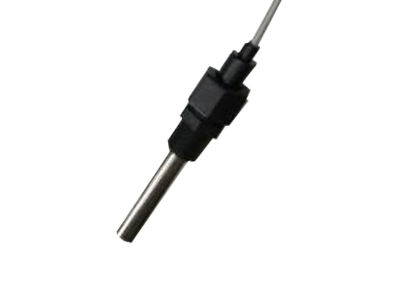

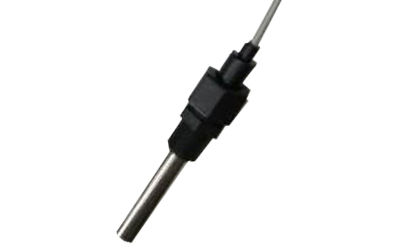

产品简介

S-WDDL电导率传感器（变送器）具有量程大、线性好、抗雷击能力强、观测方便、稳定可靠等优点，可广泛用于气象、海洋、环境、港口、实验室、工农业等领域。

技术参数

电极常数：1.0;

耐压：0.6MPa

测量量程：0~200mS/m(0-2000uS/cm);

准 确 度：<+7%;

分辨率：0.2mS/m(2uS/cm);

供电方式：DC 5V

DC 12V

DC 24V

其他

输出形式：电流：4～20mA

电压：0～5V

RS485

其他

仪器线长：标配：2.5米

其他

负载能力：电流型输出阻抗≤250Ω

电压型输出阻抗≥1KΩ

工作环境：温度-40℃～50℃

湿度≤100%RH

电压型：RL≥1KΩ

工作环境：温度-50℃～85℃

接线方法

传感器底部有一个4芯航空插头，其针脚对应的管脚定义。

485型:

四芯航插：1脚：电源正; 2脚：485+; 3脚：485-; 4脚：电源负

电流型和电压型：1脚：电源+;2脚：输出信号;

3脚：电源负;4脚不连

(1)若配备本公司生产的气象站，直接使用传感器线将传感器与气象站上的相应接口相连即可。

(2)若单独购买变送器，变送器配套线线序分别为：

线颜色	输出信号
	电压型	电流型	通讯型
红色	电源正	电源正	电源正
黑（绿）色	电源地	电源地	电源地
黄色	电压信号	电流信号	A+/TX
蓝色			B-/RX

 MODBUS-RTU通讯协议

一、串口格式

数据位8位

停止位1或2位

校验位无

波特率9600两次通信间隔至少1000ms以上

二、通讯格式

【1】写入设备地址

发送： 00 10 Adress CRC     （5个字节）

返回： 00 10 CRC   （4个字节）

说明： 1.读写地址命令的地址位必须是00。

              2. Adress为1个字节，范围为0-255.

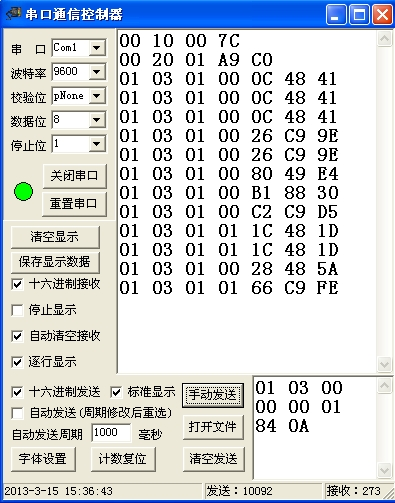

例如：发送00 10 01 BD C0

返回00 10 00 7C

【2】读取设备地址

发送： 00 20 CRC  （4个字节）

返回： 00 20 Adress CRC     （5个字节）

说明： Adress为1个字节，范围为0-255

例如： 发送 00 20 00 68

返回 00 20 01 A9 C0

【3】读取实时数据

发送：Adress 03 00 00 00 01 XX XX

说明：如下图所示：

代码	功能定义	备注
Adress	站号（地址）
03	功能码
00  00	起始地址
00  01	读取点数
XX XX	CRC校验码，前低后高

返回：Adress 03 02 XX XX XX XX

说明：

代码	功能定义	备注
Adress	站号（地址）
03	功能码
02	读单元字节
XX  XX	数据（前高后低）	十六进制
XX  XX	CRC校验码

计算CRC码的步骤：

1、预置16位寄存器为十六进制FFFF(即全为1)。称此寄存器为CRC寄存器;

2、把第一个8位数据与16位CRC寄存器的低位相异或，把结果放于CRC寄存器;

3、把寄存器的内容右移一位(朝低位)，用0填补最高位，检查最低位;

4、如果最低位为0：重复第3步(再次移位)

如果最低位为1：CRC寄存器与多项式A001(1010 0000 0000 0001)进行异或;

5、重复步骤3和4，直到右移8次，这样整个8位数据全部进行了处理;

6、重复步骤2到步骤5，进行下一步8位数据的处理;

7、最后得到的CRC寄存器即为CRC码;

8、将CRC结果放入信息帧时，将高低位交换，低位在前。

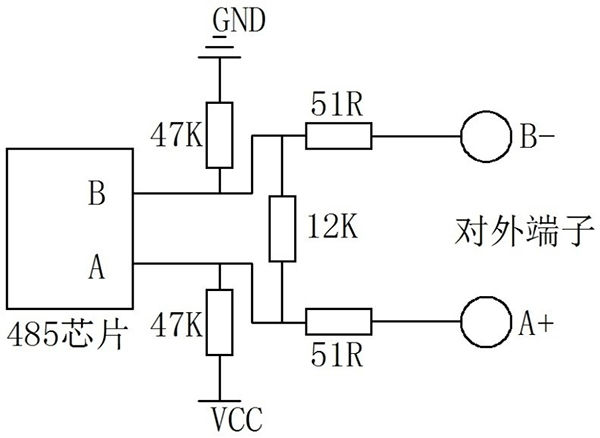

RS485电路

安装说明

将S-WDDL电导率传感器放到待测溶液中，需要将传感器的气孔没过溶液1厘米以上，摇动传感器多次使管道气孔内的气泡消失，让管道内壁的电极充分接触溶液，稳定15-30秒后读取数值。

注意事项

1、请检查包装是否完好，并核对产品型号是否与选型一致;

2、切勿带电接线，接线完毕检查无误后方可通电;

3、传感器线长会影响产品输出信号，使用时不要随意改动产品出厂时已焊接好的元器件或导线，若有更改需求，请与厂商联系;

4、传感器属于精密器件，用户在使用时请不要自行拆卸、用尖锐物品或腐蚀性液体接触传感器表面，以免损坏产品;

5、请保存好检定证书和合格证，维修时随同产品一同返回。

故障排除

1、模拟输出时，显示仪表示值为0或不在量程以内。可能因接线问题导致采集仪无法正确获取信息。请检查接线是否正确、牢固;

2、若不是上述原因，请与厂家联系。

 选型表

编号	供电 方式	输出 信号	说明
S-WDDL-			S-WDDL电导率传感器 （变送器）
	5V-		5V供电
	12V-		12V供电
	24V-		24V供电
		V	0-5V
		V2	0-2.5V
		A1	4-20mA
		W2	RS485
例：S-WDDL-5V-V:S-WDDL电导率传感器(变送器) 5V供电，0-5V输出
