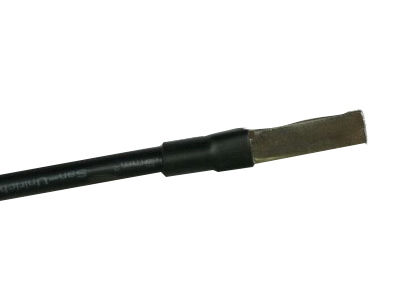

产品简介

　　S-GSTE贴片温度传感器(变送器)采用高精度热敏电阻作为感应部件，具有测量精度高、稳定性好等特点。信号变送器采用先进的电路集成模块，可根据用户的不同需求将温度转换为相应的电压或电流信号。仪器体积小巧，安装方便且便携，性能可靠;采用专有线路，线性好，负载能力强，传输距离长，抗干扰能力强。可广泛用于气象、海洋、环境、机场、港口、实验室、工农业及交通等领域的温度测量。

技术参数

　　量程范围：-50～100℃

　　-20～50℃

　　准 确 度：±0.5℃

　　供电方式：DC 2.5V

　　DC 5V

　　DC 12V

　　DC 24V

　　其他

　　输出形式：电流：4～20mA

　　电压：0～2.5V

　　电压：0～5V

　　RS485

　　其他

　　仪器线长：标配：5米

　　其他

　　负载电阻: 电压型：RL≥1K

　　电流型：RL≤250Ω

　　工作温度：-50℃～100℃

　　相对湿度：0～100%

　　产品重量：探头 125 g

　　产品功耗：0.24 mW

计算公式

　　电压型(0～5V)：

　　T=V / 5 × 70 -20(T为测量温度值(℃)，V为输出电压(V)，此式对应测量范围-20～50℃)

　　T=V / 5 × 150 -50(T为测量温度值(℃)，V为输出电压(V)，此式对应测量范围-50～100℃)

　　电流型(4～20mA)

　　T=(I-4)/ 16 × 70 -20(T为测量温度值(℃)，I为输出电流(mA)，此式对应测量范围-20～50℃)

　　T=(I-4)/ 16 × 150 -50(T为测量温度值(℃)，I为输出电流(mA)，此 式对应测量范围-50～100℃)

　　注意：不同信号输出以及不同测量范围对应的计算公式需重新计算!

接线方法

　　(1)若配备本公司生产的采集器，直接使用传感器线将传感器与采集器上的相应接口相连即可。

　　(2)单独购买变送器，变送器配套线线序分别为：

线颜色	输出信号
	电压型	电流型	通讯型
红色	电源正	电源正	电源正
黑（绿）色	电源地	电源地	电源地
黄色	电压信号	电流信号	A+/TX
蓝色			B-/RX

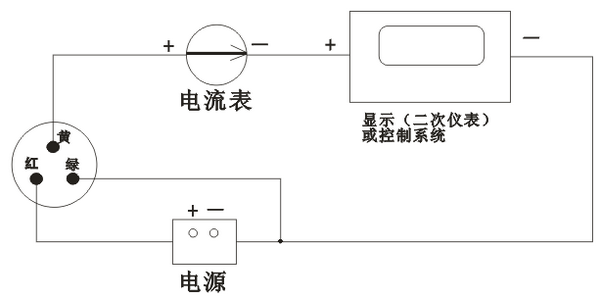

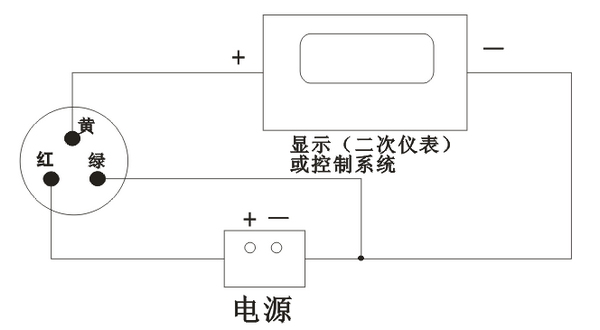

　　(3)变送器电压、电流两种输出接线方式：

MODBUS-RTU通讯协议

一、串口格式

数据位 8位

停止位 1或2位

校验位 无

波特率 9600  两次通信间隔至少1000ms以上

二、通讯格式

【1】写入设备地址

发送： 00 10 Adress CRC     （5个字节）

返回： 00 10 CRC   （4个字节）

说明： 1.读写地址命令的地址位必须是00。

              2. Adress为1个字节，范围为0-255.

例如：发送00 10 01 BD C0

返回00 10 00 7C

【2】读取设备地址

发送： 00 20 CRC  （4个字节）

返回： 00 20 Adress CRC     （5个字节）

说明： Adress为1个字节，范围为0-255

例如： 发送 00 20 00 68

返回 00 20 01 A9 C0

【3】读取实时数据

发送：Adress 03 00 00 00 01 XX XX

说明：如下图所示：

代码	功能定义	备注
Adress	站号（地址）
03	功能码
00  00	起始地址
00  01	读取点数
XX XX	CRC校验码，前低后高

返回：Adress 03 02 XX XX XX XX

说明：

代码	功能定义	备注
Adress	站号（地址）
03	功能码
02	读单元字节
XX  XX	数据（前高后低）	十六进制
XX  XX	CRC校验码

　　计算CRC码的步骤：

　　1、预置16位寄存器为十六进制FFFF(即全为1)。称此寄存器为CRC寄存器;

　　2、把第一个8位数据与16位CRC寄存器的低位相异或，把结果放于CRC寄存器;

　　3、把寄存器的内容右移一位(朝低位)，用0填补最高位，检查最低位;

　　4、如果最低位为0：重复第3步(再次移位)

　　如果最低位为1：CRC寄存器与多项式A001(1010 0000 0000 0001)进行异或;

　　5、重复步骤3和4，直到右移8次，这样整个8位数据全部进行了处理;

　　6、重复步骤2到步骤5，进行下一步8位数据的处理;

　　7、最后得到的CRC寄存器即为CRC码;

　　8、将CRC结果放入信息帧时，将高低位交换，低位在前。

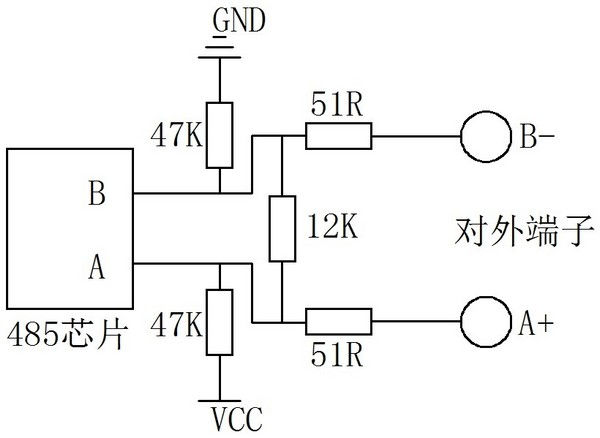

RS485电路

使用说明

　　1、在太阳能板背面中心位置，用配套发送的导热硅胶，沿着太阳能板支架方向，涂抹尺寸大约为22*12mm的区域;

　　2、涂抹完成后，立即将贴片温度传感器按照涂抹的方向粘牢，固定不动约5~10分钟;

　　3、待传感器完全固定在太阳能板背面时，先沿着太阳能板走线方向，将贴片温度传感器线固定在太阳能支架上后，再进行正常走线;

　　4、用户可根据实际使用环境，参照上述方法固定贴片温度传感器。

注意事项

　　1、请检查包装是否完好，并核对产品型号是否与选型一致;

　　2、切勿带电接线，接线完毕检查无误后方可通电;

　　3、传感器线长会影响产品输出信号，使用时不要随意改动产品出厂时已焊接好的元器件或导线，若有更改需求，请与厂商联系;

　　4、传感器属于精密器件，用户在使用时请不要自行拆卸以免损坏产品;

　　5、请保存好检定证书和合格证，维修时随同产品一同返回。

故障排除

　　1、模拟输出时，显示仪表示值为0或不在量程以内。可能因接线问题导致采集仪无法正确获取信息。请检查接线是否正确、牢固，电源电压是否正常;

　　2、若不是上述原因，请与厂家联系。

选型表

编号	供电 方式	输出信号	说明
S-GSTE-			贴片温度传感器 （变送器）
	2.5V-		2.5V供电
	12V-		12V供电
	24V-		24V供电
		0	无变送
		V	0-2.5V
		A1	4-20mA
		W2	RS485
例如：S-GSTE-12V-A1:贴片温度传感器（变送器）12V供电，4-20mA输出



联系我们
厦门欣仰邦科技有限公司
全国统一服务热线： 0592-3564822
销售客服：0592-3564822   17850532774
售后服务：0592-3564822
传 真：0592-3564822
邮编：361000
网址：Https://www.xmsiyb.com
地址：厦门市海沧区沧虹路219号


附表
标准温度传感器，阻值与温度的对应关系。

温度 （℃）	阻值 （kΩ）	温度 （℃）	阻值 （kΩ）
-50	329.500	-13	48.680
-49	310.900	-12	46.500
-48	293.500	-11	44.430
-47	277.200	-10	42.470
-46	262.000	-9	40.570
-45	247.700	-8	38.770
-44	234.300	-7	37.060
-43	221.700	-6	35.440
-42	209.900	-5	33.900
-41	198.900	-4	32.440
-40	188.500	-3	31.050
-39	178.500	-2	29.730
-38	169.000	-1	28.480
-37	160.200	0	27.280
-36	151.900	1	26.130
-35	144.100	2	25.030
-34	136.700	3	23.990
-33	129.800	4	23.000
-32	123.300	5	22.050
-31	117.100	6	21.150
-30	111.300	7	20.300
-29	105.700	8	19.480
-28	100.500	9	18.700
-27	95.520	10	17.960
-26	90.840	11	17.240
-25	86.430	12	16.560
-24	82.260	13	15.900
-23	78.330	14	15.280
-22	74.610	15	14.690
-21	71.100	16	14.120
-20	67.770	17	13.580
-19	64.570	18	13.060
-18	61.540	19	12.560
-17	58.680	20	12.090
-16	55.970	21	11.630
-15	53.410	22	11.200
-14	50.980	23	10.780

温度 （℃）	阻值 （kΩ）	温度 （℃）	阻值 （kΩ）
24	10.380	63	2.751
25	10.000	64	2.668
26	9.632	65	2.588
27	9.281	66	2.511
28	8.944	67	2.436
29	8.622	68	2.364
30	8.313	69	2.295
31	8.014	70	2.228
32	7.728	71	2.163
33	7.454	72	2.100
34	7.192	73	2.039
35	6.940	74	1.980
36	6.698	75	1.924
37	6.467	76	1.869
38	6.245	77	1.816
39	6.032	78	1.765
40	5.827	79	1.716
41	5.629	80	1.668
42	5.439	81	1.621
43	5.255	82	1.577
44	5.080	83	1.533
45	4.911	84	1.491
46	4.749	85	1.451
47	4.593	86	1.411
48	4.443	87	1.373
49	4.299	88	1.336
50	4.160	89	1.300
51	4.026	90	1.266
52	3.896	91	1.323
53	3.711	92	1.200
54	3.651	93	1.168
55	3.536	94	1.137
56	3.425	95	1.108
57	3.318	96	1.079
58	3.215	97	1.051
59	3.116	98	1.024
60	3.020	99	0.9984
61	2.927	100	0.9731
62	2.838
