产品简介

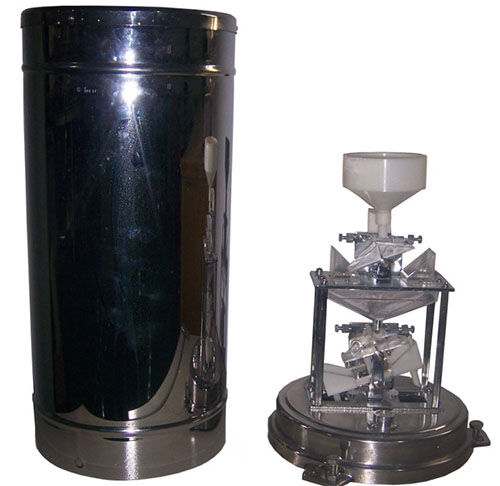

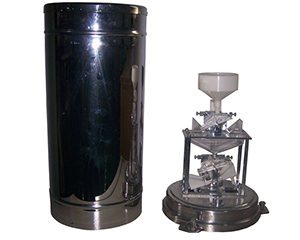

S-WTBR是一款双翻斗雨量传感器，它主要由储水器、上翻斗、汇集漏斗、计量翻斗和干簧管等组成。

储水器收集的降水通过漏斗进入上翻斗，当降水积到一定量时，由于水本身重力作用使上翻斗翻转，水进入汇集漏斗。降水量从汇集漏斗的节流管注入计量翻斗时，就把不同强度的自然降水，调节为比较均匀的大降水强度，以减少由于降水强度不同所造成的测量误差，当计量翻斗储受的降水量为0.1mm时（也有0.5mm或1.0mm的翻斗），计量翻斗把降水倾倒到计数翻斗，使计数翻斗翻转一次。计数翻斗在翻转时，与它相关的磁钢对干簧管扫描一次。干簧管因磁化而瞬间闭合一次。这样，降水量每次达到0.1mm时，就送出去一个开关信号。

本产品适用气象台（站）、水文站、环保、农、林业等有关部门用以测量降雨量。

接线方法

      （1）若配备本公司生产的气象站，直接使用传感器线将传感器与气象站上的相应接口相连即可。

      （2）若单独购买传感器，由于传感器输出一组开关信号，线缆接头无所谓正负。将传感器按图所示接入电路。


      （3）若传感器为其他信号输出，常规传感器线线序及功能对应情况如下所示：

线颜色	输出信号
	电压型	电流型	通讯型
红色	电源正	电源正	电源正
黑（绿）色	电源地	电源地	电源地
黄色	电压信号	电流信号	A+/TX
蓝色			B-/RX

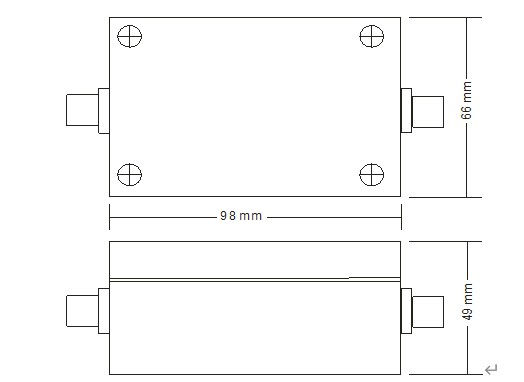

结构尺寸图

注意事项

    1、请检查包装是否完好，并核对产品型号是否与选型一致；

    2、切勿带电接线，接线完毕检查无误后方可通电；

    3、传感器线长会影响产品输出信号，使用时不要随意改动产品出厂时已焊接好的元器件或导线，若有更改需求，请与厂商联系；

    4、传感器应定期检查，清除尘土、泥砂、树叶、昆虫，以免堵塞上筒（漏斗）水流通道，圆柱形过滤纲可卸下用清水冲洗；

    5、翻斗内壁有脏物，可用水或酒精或洗涤剂水溶液冲洗，严禁用手指或其它物体擦拭，以免沾上油污或擦伤翻斗内壁；

    6、冬季结冰期间，仪器应停止使用，可将其取回室内；

MODBUS-RTU通讯协议

一、串口格式

数据位 8位

停止位 1或2位

校验位 无

波特率 9600  两次通信间隔至少1000ms以上

二、通讯格式

【1】写入设备地址

发送： 00 10  Adress CRC     （5个字节）

返回： 00 10 CRC   （4个字节）

说明：  1.读写地址命令的地址位必须是00。

        2. Adress为1个字节，范围为0-255.

例如：发送00 10  01 BD C0

返回00  10 00 7C

【2】读取设备地址

发送： 00 20 CRC  （4个字节）

返回： 00 20 Adress CRC     （5个字节）

说明： Adress为1个字节，范围为0-255

例如： 发送 00 20 00  68

返回 00 20  01 A9 C0

【3】读取实时数据

发送：Adress 03 00 00 00 01 XX  XX

说明：如下图所示：

返回：Adress 03 02 XX  XX XX XX

说明：

计算CRC码的步骤：

1、预置16位寄存器为十六进制FFFF（即全为1）。称此寄存器为CRC寄存器；

2、把第一个8位数据与16位CRC寄存器的低位相异或，把结果放于CRC寄存器；

3、把寄存器的内容右移一位（朝低位），用0填补最高位，检查最低位；
4、如果最低位为0：重复第3步（再次移位）
如果最低位为1：CRC寄存器与多项式A001(1010 0000  0000 0001)进行异或；

5、重复步骤3和4，直到右移8次，这样整个8位数据全部进行了处理；

6、重复步骤2到步骤5，进行下一步8位数据的处理；
7、最后得到的CRC寄存器即为CRC码；
8、将CRC结果放入信息帧时，将高低位交换，低位在前。

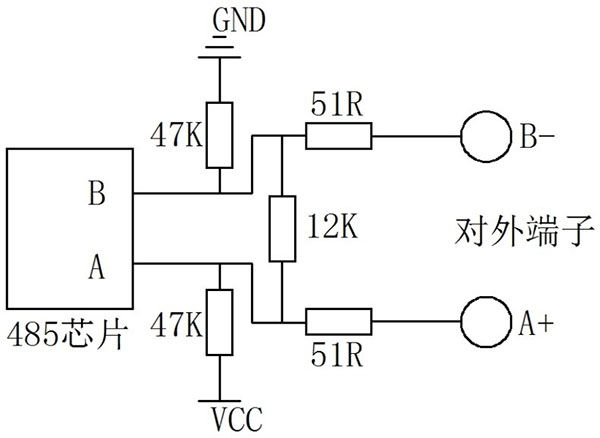

RS485电路

安装说明

    1、传感器的安装位置可按实际要求选择地面、自 制大筒、铁柱法兰盘或房屋顶上；

    2、调整底盘上的三个调平螺钉，使水准泡指示为 水平（气泡停留在圆圈中心），再缓慢将三个 M8 × 70的固定用膨胀螺钉拧紧；如水准泡改 变，则需重新调整；

    3、固定完毕后，打开雨量桶，并剪掉漏斗上的尼 龙扎带，将清水缓慢注入雨量传感器，并观察翻斗翻动过程，检查采集仪器上是否接收到数据。最后注入定量水(60-70mm)，若采集仪器显示的数据与注入水量相符合，说明仪器正常，否则须检修调节；

    4、安装过程中请避免拆卸传感器。

故障排除

    1、显示仪表无示值。可能因接线问题导致采集器无法正确获取信息。请检查接线是否正确、牢固；

    2、显示仪表示值明显与实际情况不符。请倒空承水桶中水后重新向桶中注入定量水(60-70mm)，并清理翻斗内壁；

    3、若不是上述原因，请与厂家联系。
