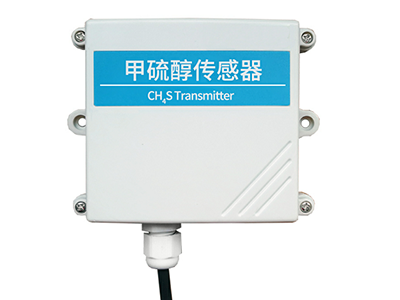

R485串口通信甲硫醇传感器在线监测气体
- 产品介绍
- 参数特性
- 相关下载
- 应用方案
产品简介
RS485串口甲硫醇传感器用于有机合成及喷气机添加剂、杀虫剂、催化剂等。可用于合成染料、农药、医药等，例如蛋氨酸、倍硫磷、苄菊酯、丙虫磷、扑草净等，也用于生产甲烷磺酰氯、甲硫基丙醇等中间体。
功能特点
本产品采用高灵敏度的气体检测探头，信号稳定，精度高。具有良好的重复性，工作稳定可靠，初期稳定时间短，响应速度快，功耗低，微型化设计。
主要参数
系统框架图
硬件连接
设备安装前检查
安装设备前请检查设备清单：
接口说明
宽电压电源输入12-24V均可。485信号线接线时注意 A/B 两条线不能接反，总线上多台设备间地址不能冲突。
安装说明
需将传感器安置在避风避雨的环境中，90度垂直于地面度壁挂，保持将传感器透气孔朝向正前方，防止进水。
同时为了保证测量的准度，请将甲硫醇变送器安装在通风较好的位置。
配置软件安装及使用
我司提供配套的“传感器监控软件”，可以方便的使用电脑读取传感器的参数，同时灵活的修改传感器的设备ID和地址。
传感器接入电脑
将传感器通过USB转485正确的连接电脑并提供供电后，可以在电脑中看到正确的COM口（“我的电脑—属性—设备管理器—端口”里面查看 COM 端口）。
如上图所示，此时您的串口号为COM10，请记住这个串口，需要在传感器监控软件中填入这个串口号。
如果在设备管理器中没有发现COM口，则意味您没有插入USB转485或者没有正确安装驱动，请联系技术人员取得帮助。
传感器监控软件的使用
配置界面如图所示，首先根据3.1章节的方法获取到串口号并选择正确的串口，然后单击自动获取当前波特率和地址即可自动探测到当前485总线上的所有设备和波特率。请注意，使用软件自动获取时需要保证485总线上只有一个传感器。然后单击连接设备后即可实时获取传感器数据信息。
如果您的设备是气体浓度传感器，则请在传感器类型处选择“气体浓度传感器”，甲醛传感器选择“甲醛变送器”，模拟量变送器选择“模拟量变送模块”，大气压传感器选择“大气压力传感器”，光照度传感器选择“光照度20W”，氧气传感器选择“氧气变送器”，其他的传感器均选择默认的“无其他传感器”。
修改波特率和设备ID
在断开设备的情况下点击通信设置中的设备波特率和设置地址即可完成相关的设置，请注意设置过后请重启设备，然后“自动获取当前的波特率和地址”后可以发现地址和波特率已经改成您需要的地址和波特率。
通信协议
通讯基本参数
数据帧格式定义
采用 Modbus-RTU 通讯规约，格式如下：
初始结构>=4字节的时间
地址码= 1字节
功能码= 1字节
数据区= N字节
错误校验= 16位 CRC 码
结束结构>=4字节的时间
地址码：为变送器的地址，在通讯网络中是唯一的（出厂默认0x01）。
功能码：主机所发指令功能提示，本变送器只用到功能码 0x03（读取存器数据）。
数据区：数据区是具体通讯数区，注意 16bits 数据高字节在前
CRC 码：二字节的校验码。
问询帧
应答帧
寄存器地址
通讯协议示例以及解释
读取设备地址0x01的甲硫醇值
问询帧
应答帧(例如读到甲硫醇值为451ppm)
甲硫醇：
01C3 H(十六进制)=451=>甲硫醇=4.51ppm
读取设备地址0x01的温湿度值
问询帧
应答帧
温度：
00AF H(十六进制)=175=>温度=17.5℃
湿度：
00FE H(十六进制)=254=>湿度=25.4%RH
读取设备地址0x01温湿度、甲硫醇浓度值
问询帧
应答帧
温度：
011B H(十六进制)=283=>温度=28.3℃
湿度：
0314 H(十六进制)=788=>湿度=78.8%RH
甲硫醇：
01C3 H(十六进制)=451=>甲硫醇=4.51ppm
常见问题与质量保证
设备无法连接到 PLC或电脑
可能的原因如下：
电脑有多个COM口，选择的口不正确。
设备地址错误，或者存在地址重复的设备（出厂默认全部为1）。
波特率，校验方式，数据位，停止位错误。
主机轮询间隔和等待应答时间太短，需要都设置在200ms以上。
485总线有断开，或者 A、B 线接反。
设备数量过多或布线太长，应就近供电，加485增强器，同时增加120Ω终端电阻。
USB转485驱动未安装或者设备损坏。
RS485串口甲硫醇传感器用于有机合成及喷气机添加剂、杀虫剂、催化剂等。可用于合成染料、农药、医药等，例如蛋氨酸、倍硫磷、苄菊酯、丙虫磷、扑草净等，也用于生产甲烷磺酰氯、甲硫基丙醇等中间体。
功能特点
本产品采用高灵敏度的气体检测探头，信号稳定，精度高。具有良好的重复性，工作稳定可靠，初期稳定时间短，响应速度快，功耗低，微型化设计。
主要参数
系统框架图
| 参数 | 技术指标 |
| 甲硫醇测量范围 | 0-10ppm |
| 灵敏度 | 0.70+-0.15uA/ppm |
| 基线 | <+-0.2uA |
| 基线漂移 | 相当于0 to0.6ppm |
| 分辨率 | 0.1ppm |
| 响应时间 | RS485 |
| 供电电源 | 12V-24V DC |
| 运行温度 | -30-50℃（-20-40℃持续） |
| 工作湿度环境 | 0-100%RH（15-95%RH） |
| 外形尺寸 | 110×85×44mm3 |
设备安装前检查
安装设备前请检查设备清单：
| 名称 | 数量 |
| 高精度传感器 | 1台 |
| 12V防水电源 | 1台（选配） |
| USB转485设备 | 1台（选配） |
| 保修卡/合格证 | 1份 |
宽电压电源输入12-24V均可。485信号线接线时注意 A/B 两条线不能接反，总线上多台设备间地址不能冲突。
| 线色 | 说明 | |
| 电源 | 棕色 | 电源正（12-24V DC） |
| 黑色 | 电源负 | |
| 通信 | 黄(灰)色色色 | 485-A |
| 蓝色 | 485-B |
安装说明
需将传感器安置在避风避雨的环境中，90度垂直于地面度壁挂，保持将传感器透气孔朝向正前方，防止进水。
同时为了保证测量的准度，请将甲硫醇变送器安装在通风较好的位置。
|
配置软件安装及使用
我司提供配套的“传感器监控软件”，可以方便的使用电脑读取传感器的参数，同时灵活的修改传感器的设备ID和地址。
传感器接入电脑
将传感器通过USB转485正确的连接电脑并提供供电后，可以在电脑中看到正确的COM口（“我的电脑—属性—设备管理器—端口”里面查看 COM 端口）。
如果在设备管理器中没有发现COM口，则意味您没有插入USB转485或者没有正确安装驱动，请联系技术人员取得帮助。
传感器监控软件的使用
配置界面如图所示，首先根据3.1章节的方法获取到串口号并选择正确的串口，然后单击自动获取当前波特率和地址即可自动探测到当前485总线上的所有设备和波特率。请注意，使用软件自动获取时需要保证485总线上只有一个传感器。然后单击连接设备后即可实时获取传感器数据信息。
如果您的设备是气体浓度传感器，则请在传感器类型处选择“气体浓度传感器”，甲醛传感器选择“甲醛变送器”，模拟量变送器选择“模拟量变送模块”，大气压传感器选择“大气压力传感器”，光照度传感器选择“光照度20W”，氧气传感器选择“氧气变送器”，其他的传感器均选择默认的“无其他传感器”。
修改波特率和设备ID
在断开设备的情况下点击通信设置中的设备波特率和设置地址即可完成相关的设置，请注意设置过后请重启设备，然后“自动获取当前的波特率和地址”后可以发现地址和波特率已经改成您需要的地址和波特率。
通信协议
通讯基本参数
| 参数 | 内容 |
| 编码 | 8位二进制 |
| 数据位 | 8位 |
| 奇偶校验位 | 无 |
| 停止位 | 1位 |
| 错误校验 | CRC（冗余循环码） |
| 波特率 | 2400bps/4800bps/9600bps可设出厂默认为 9600bps |
采用 Modbus-RTU 通讯规约，格式如下：
初始结构>=4字节的时间
地址码= 1字节
功能码= 1字节
数据区= N字节
错误校验= 16位 CRC 码
结束结构>=4字节的时间
地址码：为变送器的地址，在通讯网络中是唯一的（出厂默认0x01）。
功能码：主机所发指令功能提示，本变送器只用到功能码 0x03（读取存器数据）。
数据区：数据区是具体通讯数区，注意 16bits 数据高字节在前
CRC 码：二字节的校验码。
问询帧
| 地址码 | 功能码 | 寄存器起始地址 | 寄存器长度 | 校验码低位 | 校验码高位 |
| 1字节 | 1字节 | 2字节 | 2字节 | 1字节 | 1字节 |
| 地址码 | 功能码 | 有效字节数 | 数据一区 | 第二数据区 | 第N数据区 |
| 1字节 | 1字节 | 1字节 | 2字节 | 2字节 | 2字节 |
| 寄存器地址 | PLC组态地址 | 内容 | 操作 |
| 0000H | 40001 | 温度(单位0.1℃) | 只读 |
| 0001H | 40002 | 湿度(单位0.1%RH) | 只读 |
| 0006H | 40007 | 甲硫醇浓度(单位0.01ppm) | 只读 |
| 0100H | 40101 | 设备地址(0-252) | 读写 |
| 0101H | 40102 | 波特率(2400/4800/9600) | 读写 |
读取设备地址0x01的甲硫醇值
问询帧
| 地址码 | 功能码 | 起始地址 | 数据长度 | 校验码低位 | 校验码高位 |
| 0x01 | 0x03 | 0x00,0x06 | 0x00,0x01 | 0x64 | 0x0B |
| 地址码 | 功能码 | 有效字节数 | 甲硫醇值 |
校验码 低位 |
校验码 高位 |
| 0x01 | 0x03 | 0x02 | 0x01 0xC3 | 0xF9 | 0x85 |
01C3 H(十六进制)=451=>甲硫醇=4.51ppm
读取设备地址0x01的温湿度值
问询帧
| 地址码 | 功能码 | 起始地址 | 数据长度 | 校验码低位 | 校验码高位 |
| 0x01 | 0x03 | 0x00,0x00 | 0x00,0x02 | 0xC4 | 0x0B |
| 地址码 | 功能码 | 有效字节数 | 湿度值 | 温度值 |
校验码 低位 |
校验码 高位 |
| 0x01 | 0x03 | 0x04 |
0x00 0xFE |
0x00 0xAF |
0xDB | 0xBF |
00AF H(十六进制)=175=>温度=17.5℃
湿度：
00FE H(十六进制)=254=>湿度=25.4%RH
读取设备地址0x01温湿度、甲硫醇浓度值
问询帧
| 地址码 | 功能码 | 起始地址 | 数据长度 | 校验码低位 | 校验码高位 |
| 0x01 | 0x03 | 0x00,0x00 | 0x00,0x07 | 0x04 | 0x08 |
| 地址码 | 功能码 | 有效字节数 | 湿度值 | 温度值 |
| 0x01 | 0x03 | 0x0C |
0x03 0x14 |
0x01 0x1B |
| 6个无用字节 | 甲硫醇值 |
校验码 低位 |
校验码 高位 |
|
| 0x00… | 0x01 0xC3 | 0x50 | 0x3B | |
011B H(十六进制)=283=>温度=28.3℃
湿度：
0314 H(十六进制)=788=>湿度=78.8%RH
甲硫醇：
01C3 H(十六进制)=451=>甲硫醇=4.51ppm
常见问题与质量保证
设备无法连接到 PLC或电脑
可能的原因如下：
电脑有多个COM口，选择的口不正确。
设备地址错误，或者存在地址重复的设备（出厂默认全部为1）。
波特率，校验方式，数据位，停止位错误。
主机轮询间隔和等待应答时间太短，需要都设置在200ms以上。
485总线有断开，或者 A、B 线接反。
设备数量过多或布线太长，应就近供电，加485增强器，同时增加120Ω终端电阻。
USB转485驱动未安装或者设备损坏。
