RS485 modbus土壤氮磷钾传感变送器
- 产品介绍
- 参数特性
- 相关下载
- 应用方案
产品介绍

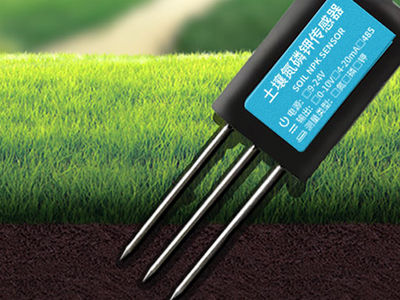

土壤氮磷钾传感器适用于检测土壤中氮磷钾的含量，通过检测土壤中氮磷钾的含量来判断土壤的肥沃程度，进而方便了客户系统的评估土壤情况。
适用范围
广泛适用于稻田、大棚种植、水稻、蔬菜种植、果园苗圃、花卉以及土壤研究等。
测量参数
系统框架图
本传感器可以连接单独使用，首先使用12V直流电源供电，设备可以直接连接带有485接口的PLC，可以通过485接口芯片连接单片机。通过后文指定的modbus协议对单片机和PLC进行编程即可配合传感器使用。同时使用USB转485即可与电脑连接，使用我公司提供的传感器配置工具进行配置和测试。
本产品也可以多个传感器组合在一条485总线使用，在进行485总线组合时请遵守“485总线现场接线守则”（见附录）。理论上一条总线可以接16个以上的485传感器，如果需要接更多的485传感器，可以使用485中继器扩充更多的485设备，另一端接入带有485接口的PLC、通过485接口芯片连接单片机，或者使用USB转485即可与电脑连接，使用我公司提供的传感器配置工具进行配置和测试。
使用方法
设备安装前检查
安装设备前请检查设备清单：
接口说明
电源接口为宽电压电源输12-24V均可。485信号线接线时注意A/B两条线不能接反，总线上多台设备间地址不能冲突。
注意事项：请注意不要接错线序，错误的接线会导致设备烧毁。
出厂默认提供1.25米长线材 ，客户可根据需要按需延长线材或者顺次接线。
注意在某些出厂批次中可能提供的线序中没有黄色线，此时灰色线等价替换黄色线作用。
地表测量方法
选定合适的测量地点，避开石块，确保钢针不会碰到坚硬的物体，按照所需测量深度抛开表层土，保持下面土壤原有的松紧程度，紧握传感器垂直插入土壤，插入时不可左右晃动,一个测点的小范围内建议多次测量求平均值。
埋地测量法
垂直挖直径>20cm的坑，在既定的深度将传感器钢针水平插入坑壁，将坑填埋严实，稳定一段时间后，即可进行连续数天，数月乃至更长时间的测量和记录。
注意事项
1、测量时钢针必须全部插入土壤里。
2、避免强烈阳光直接照射到传感器上而导致温度过高。野外使用注意防雷击。
3、勿暴力折弯钢针，勿用力拉拽传感器引出线，勿摔打或猛烈撞击传感器。
4、传感器防护等级IP68，可以将传感器整个泡在水中。
5、由于在空气中存在射频电磁辐射，不宜长时间在空气中处于通电状态。
配置软件安装及使用
我司提供配套的“传感器监控软件”，可以方便的使用电脑读取传感器的参数，同时灵活的修改传感器的设备ID和地址。
传感器接入电脑
将传感器通过USB转485正确的连接电脑并提供供电后，可以在电脑中看到正确的COM口（“我的电脑—属性—设备管理器—端口”里面查看COM端口）。
如上图所示，此时您的串口号为COM10，请记住这个串口，需要在传感器监控软件中填入这个串口号。
如果在设备管理器中没有发现COM口，则意味您没有插入USB转485或者没有正确安装驱动，请联系技术人员取得帮助。
传感器监控软件的使用

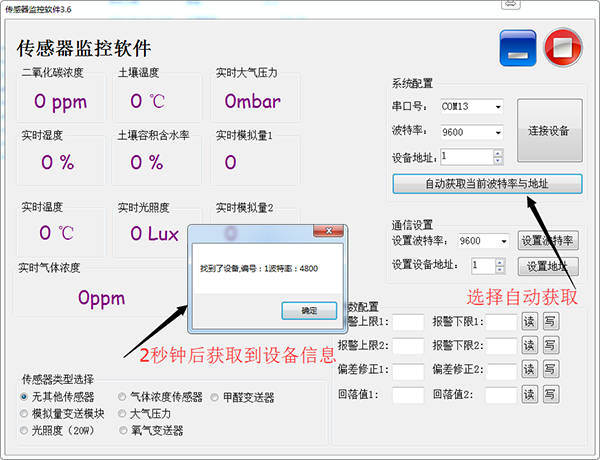

配置界面如图所示，首先根据3.1章节的方法获取到串口号并选择正确的串口，然后单击自动获取当前波特率和地址即可自动探测到当前485总线上的所有设备和波特率。请注意，使用软件自动获取时需要保证485总线上只有一个传感器。
然后单击连接设备后即可实时获取传感器数据信息。
如果您的设备是气体浓度传感器，则请在传感器类型处选择“气体浓度传感器”，甲醛传感器选择“甲醛变送器”，模拟量变送器选择“模拟量变送模块”，大气压传感器选择“大气压力传感器”，光照度传感器选择“光照度20W”，氧气传感器选择“氧气变送器”，其他的传感器均选择默认的“无其他传感器”。
修改波特率和设备ID
在断开设备的情况下点击通信设置中的设备波特率和设置地址即可完成相关的设置，请注意设置过后请重启设备，然后“自动获取当前的波特率和地址”后可以发现地址和波特率已经改成您需要的地址和波特率。
如果您需要使用modbus指令修改波特率和地址，您可以参见附录“如何使用modbus指令修改波特率和地址”。
通信协议
通讯基本参数
数据帧格式定义
采用Modbus-RTU通讯规约，格式如下：
初始结构≥4字节的时间
地址码=1字节
功能码=1字节
数据区=N字节
错误校验=16位CRC码
结束结构≥4字节的时间
地址码：为变送器的地址，在通讯网络中是唯一的（出厂默认0x01）。
功能码：主机所发指令功能指示，本变送器只用到功能码0x03（读取寄存器数据）。
数据区：数据区是具体通讯数据，注意16bits数据高字节在前！
CRC码：二字节的校验码。
问询帧
应答帧
寄存器地址
通讯协议示例以及解释
读取设备地址0x01的土壤氮磷钾的数值
问询帧
应答帧
氮磷钾含量：
0020 H（16进制）=32=>氮=32mg/kg
0025 H（16进制）=37=>磷=37mg/kg
0030 H（16进制）=48=>钾=48mg/kg
读取设备地址0x01的土壤氮的数值
问询帧
应答帧
氮含量：0020 H（16进制）=32=>氮=32mg/kg
读取设备地址0x01的土壤磷的数值
问询帧
应答帧
磷含量：0025 H（16进制）=37=>磷=37mg/kg
读取设备地址0x01的土壤钾的数值
问询帧
应答帧
钾含量：0030 H（16进制）=48=>磷=48mg/kg
土壤氮磷钾传感器适用于检测土壤中氮磷钾的含量，通过检测土壤中氮磷钾的含量来判断土壤的肥沃程度，进而方便了客户系统的评估土壤情况。
适用范围
广泛适用于稻田、大棚种植、水稻、蔬菜种植、果园苗圃、花卉以及土壤研究等。
测量参数
| 参数 | 技术指标 |
| 测量范围 | 0-1999mg/kg |
| 测量精度 | ±2%F.s |
| 分辨率 | 1mg/kg（mg/l） |
| 响应时间（T90，秒） | 小于10 |
| 工作温度 | 5至45℃ |
| 工作湿度 | 5至95%（相对湿度）、无凝结 |
| 质保期 | 主机质保2年，探头质保1年 |
| 波特率 | 2400/4800/9600 |
| 通讯端口 | RS485 |
| 供电电源 | 12V-24V DC |
系统框架图
本传感器可以连接单独使用，首先使用12V直流电源供电，设备可以直接连接带有485接口的PLC，可以通过485接口芯片连接单片机。通过后文指定的modbus协议对单片机和PLC进行编程即可配合传感器使用。同时使用USB转485即可与电脑连接，使用我公司提供的传感器配置工具进行配置和测试。
设备安装前检查
安装设备前请检查设备清单：
| 名称 | 数量 |
| 高精度传感器 | 1台 |
| 12V防水电源 | 1台（选配） |
| USB转485设备 | 1台（选配） |
| 保修卡/合格证 | 1份 |
电源接口为宽电压电源输12-24V均可。485信号线接线时注意A/B两条线不能接反，总线上多台设备间地址不能冲突。
| 线色 | 说明 | |
| 电源 | 棕色 | 电源正（12-24VDC） |
| 黑色 | 电源负 | |
| 通信 | 黄(灰)色 | 485-A |
| 蓝色 | 485-B |
出厂默认提供1.25米长线材 ，客户可根据需要按需延长线材或者顺次接线。
注意在某些出厂批次中可能提供的线序中没有黄色线，此时灰色线等价替换黄色线作用。
地表测量方法
选定合适的测量地点，避开石块，确保钢针不会碰到坚硬的物体，按照所需测量深度抛开表层土，保持下面土壤原有的松紧程度，紧握传感器垂直插入土壤，插入时不可左右晃动,一个测点的小范围内建议多次测量求平均值。
埋地测量法
垂直挖直径>20cm的坑，在既定的深度将传感器钢针水平插入坑壁，将坑填埋严实，稳定一段时间后，即可进行连续数天，数月乃至更长时间的测量和记录。
注意事项
1、测量时钢针必须全部插入土壤里。
2、避免强烈阳光直接照射到传感器上而导致温度过高。野外使用注意防雷击。
3、勿暴力折弯钢针，勿用力拉拽传感器引出线，勿摔打或猛烈撞击传感器。
4、传感器防护等级IP68，可以将传感器整个泡在水中。
5、由于在空气中存在射频电磁辐射，不宜长时间在空气中处于通电状态。
配置软件安装及使用
我司提供配套的“传感器监控软件”，可以方便的使用电脑读取传感器的参数，同时灵活的修改传感器的设备ID和地址。
传感器接入电脑
将传感器通过USB转485正确的连接电脑并提供供电后，可以在电脑中看到正确的COM口（“我的电脑—属性—设备管理器—端口”里面查看COM端口）。
如果在设备管理器中没有发现COM口，则意味您没有插入USB转485或者没有正确安装驱动，请联系技术人员取得帮助。
传感器监控软件的使用
配置界面如图所示，首先根据3.1章节的方法获取到串口号并选择正确的串口，然后单击自动获取当前波特率和地址即可自动探测到当前485总线上的所有设备和波特率。请注意，使用软件自动获取时需要保证485总线上只有一个传感器。
如果您的设备是气体浓度传感器，则请在传感器类型处选择“气体浓度传感器”，甲醛传感器选择“甲醛变送器”，模拟量变送器选择“模拟量变送模块”，大气压传感器选择“大气压力传感器”，光照度传感器选择“光照度20W”，氧气传感器选择“氧气变送器”，其他的传感器均选择默认的“无其他传感器”。
修改波特率和设备ID
在断开设备的情况下点击通信设置中的设备波特率和设置地址即可完成相关的设置，请注意设置过后请重启设备，然后“自动获取当前的波特率和地址”后可以发现地址和波特率已经改成您需要的地址和波特率。
如果您需要使用modbus指令修改波特率和地址，您可以参见附录“如何使用modbus指令修改波特率和地址”。
通信协议
通讯基本参数
| 参数 | 内容 |
| 编码 | 8位二进制 |
| 数据位 | 8位 |
| 奇偶校验位 | 无 |
| 停止位 | 1位 |
| 错误校验 | CRC(冗余循环码) |
| 波特率 | 2400bps/4800bps/9600bps可设，出厂默认为9600bps |
采用Modbus-RTU通讯规约，格式如下：
初始结构≥4字节的时间
地址码=1字节
功能码=1字节
数据区=N字节
错误校验=16位CRC码
结束结构≥4字节的时间
地址码：为变送器的地址，在通讯网络中是唯一的（出厂默认0x01）。
功能码：主机所发指令功能指示，本变送器只用到功能码0x03（读取寄存器数据）。
数据区：数据区是具体通讯数据，注意16bits数据高字节在前！
CRC码：二字节的校验码。
问询帧
| 地址码 | 功能码 | 寄存器起始地址 | 寄存器长度 | 校验码低位 | 校验码高位 |
| 1字节 | 1字节 | 2字节 | 2字节 | 1字节 | 1字节 |
| 地址码 | 功能码 | 有效字节数 | 数据一区 | 第二数据区 | 第N数据区 | 校验码 |
| 1字节 | 1字节 | 1字节 | 2字节 | 2字节 | 2字节 | 2字节 |
| 寄存器地址 | PLC或组态地址 | 内容 | 操作 |
| 001E H | 4001F（40021） | 氮含量(单位mg/kg) | 只读 |
| 001F H | 40020（40022） | 磷含量(单位mg/kg) | 只读 |
| 0020 H | 40021（40023） | 钾含量(单位mg/kg) | 只读 |
| 0100 H | 40101 | 设备地址(0-252) | 读写 |
| 0101 H | 40102 | 波特率(2400/4800/9600) | 读写 |
读取设备地址0x01的土壤氮磷钾的数值
问询帧
| 地址码 | 功能码 | 起始地址 | 数据长度 | 校验码低位 | 校验码高位 |
| 0x01 | 0x03 | 0x00 0x1E | 0x00 0x03 | 0x34 | 0x0D |
| 地址码 | 功能码 | 有效字数 | 氮含量 | 磷含量 | 钾含量 |
校验码 低位 |
校验码 高位 |
| 0x01 | 0x03 | 0x06 |
0x00 0x20 |
0x00 0x25 |
0x00 0x30 |
0x5A | 0x3D |
0020 H（16进制）=32=>氮=32mg/kg
0025 H（16进制）=37=>磷=37mg/kg
0030 H（16进制）=48=>钾=48mg/kg
读取设备地址0x01的土壤氮的数值
问询帧
| 地址码 | 功能码 | 起始地址 | 数据长度 | 校验码低位 | 校验码高位 |
| 0x01 | 0x03 | 0x00 0x1e | 0x00 0x01 | 0xB5 | 0xCC |
| 地址码 | 功能码 | 有效字数 | 氮含量 |
校验码 低位 |
校验码 高位 |
| 0x01 | 0x03 | 0x02 |
0x00 0x20 |
0x5A | 0x3D |
读取设备地址0x01的土壤磷的数值
问询帧
| 地址码 | 功能码 | 起始地址 | 数据长度 | 校验码低位 | 校验码高位 |
| 0x01 | 0x03 | 0x00 0x1f | 0x00 0x01 | 0xE4 | 0x0C |
| 地址码 | 功能码 | 有效字数 | 磷含量 |
校验码 低位 |
校验码 高位 |
| 0x01 | 0x03 | 0x02 |
0x00 0x25 |
0x5A | 0x3D |
读取设备地址0x01的土壤钾的数值
问询帧
| 地址码 | 功能码 | 起始地址 | 数据长度 | 校验码低位 | 校验码高位 |
| 0x01 | 0x03 | 0x00 0x20 | 0x00 0x01 | 0x85 | 0xC0 |
| 地址码 | 功能码 | 有效字数 | 钾含量 |
校验码 低位 |
校验码 高位 |
| 0x01 | 0x03 | 0x02 |
0x00 0x30 |
0x5A | 0x3D |
