我司生产的4g无线倾斜传感器,基于低功耗自动无线联网的功能,实现一设备多年使用,内置电池,无需外置太阳能供电。实现两颗螺丝即可马上安装完成。可用于地灾、桥梁监测、边坡测斜、塌方预警、古树名木倒塌监测。告别传统的人工巡检,降低成本。4G联网,远程控制与查看云数据。
硬件参数:
电池参数: |
3.6V8500mAh(五年无需换电池) |
工作电流: |
关机:<5uA 休眠:<10uA(平均值),工作时:<50mA (平均值) |
输出数据: |
加速度、角度、电池电压、XY报警信号、上传间隔、上报时间、软件版本等 |
设备量程: |
加速度:土2g,角度:士90°(x、y轴) |
角度精度: |
0.1° |
产品尺寸: |
100x56x44mm |
通讯方式: |
4G网络,TCP通讯 |
支持制式标准: |
TD-LTE(移动4G) |
支持TCP/IP协议: |
TCP |
防水等级: |
IP67 |
重量: |
153g |
离线储存: |
无网络可本地储存1年数据 |
获取数据方式: |
欣仰邦平台查看、硬件对接服务器、欣仰邦服务器转发、api获取 |
功能特点:
1. 倾斜传感器集成高精度的加速度计,采用高性能的微处理器和先进的动力学解算与卡尔曼动态滤波算法,能够快速求解出倾斜传感器当前的实时角度。
2. 产品自带角度报警功能,用户可自行设置报警值,当超过报警值时,传感器上报数据。倾斜报警,手机微信远程,响应速度快,监控稳定。手机看图
3. 采用先进的数字滤波技术,能有效降低测量噪声,提高测量精度。
4. 4g全网通通讯,远程端实时查看数据,控制倾斜传感器,实现物联。入网速度快延迟低,4G承载。
5. 基于现有运营商网络,覆盖广、稳定性高。天线做几型网络阻抗匹配,驻波比低于1.65,信号稳定。
6.低功耗模式,支持户外长时间测量。持久待机采用HPC物联电池,电池容量8500mAH,待机功耗小于10UA,待机时间5年 (大约1小时/次上报数据)。
7. PC外壳,防水、防尘、耐高温。
产品尺寸:
安装说明:

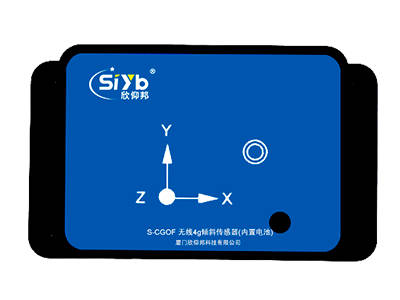

如图所示,模块的轴向在上图标示出来,向右为X 轴,向上为丫轴,垂直于平面夹角为Z轴。X轴角度即为绕X轴旋转的倾角,丫轴角度即为绕Y轴旋转的倾角,Z轴角度即为水平桌面的夹角。
工作状态:
产品开机后会闪烁一段时间,等待数据上传云端后,产品会进入休眠模式,上传时
间到了或者触发报警和按键唤醒后会自动唤醒产品进行数据上传。(第一次进入休眠
需要等待绿灯熄灭)。
开关按钮 |
功能 |
灯状态(绿灯) |
长按2秒 |
开机 |
|
长按2秒 |
关机 |
|
短按1下 |
休眠/唤醒 |
闪烁/长亮2秒 |
短按2下 |
设置角度 |
长亮2秒后快速闪烁3秒 |
短按3下 |
恢复默认参数 |
慢闪烁4秒 |

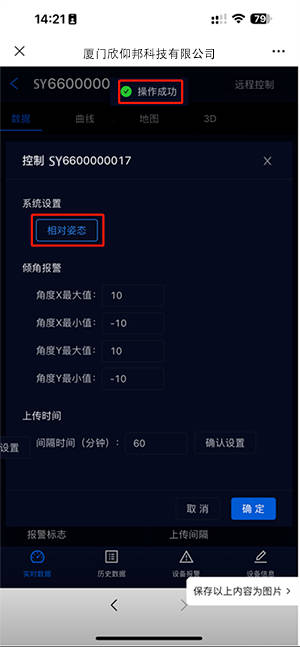

X/Y轴角度报警设置:
角度报警通过X轴Y轴角度倾斜角度报警。例如设置X轴Y轴最小值-10°和最大值10°;当
发生震动,震动倾斜幅度大于X轴Y轴角度预设值时,传感器将被唤醒,数据自动上传
到服务器,并且在手机上提示报警。更改参数后要点击设置,否则将不能确认设置。
注:
1、修改倾角要点击确认设置
2、修改后等待设备下次唤醒,平台才能下发设置到传感器本地设备上。
数据上报频率
上传时间间隔,为数据上报的时间间隔,上报频率范围30-1440分钟,不管角度是否
大于警报的角度值,都会上报一次数据。
支持第三方服务器:
支持远程修改服务器,如果服务器修改错误的话,会导致设备没有数据上传,可以参考工
作模式中的恢复默认按键方法操作去恢复出厂设置。注意:一旦修改服务器错误会导致数据不上传,必须将设备取下来进行硬件复位;如需批量修改服务器,可以在购买设备前联系我们业务,进行出厂前修改。
报文协议对接:
举例数据格式:
SY6600000001030.065,0.437,0.784,4.1.29.0,60.6,29.5,7.78,0.60.89860478102070571
785,869861065067113,2023-08-11 16:44:40,V10010.1.1
数据解析:
设备ID SY6600000001
命令符 03
加速度x 0.065
加速度y 0.437
加速度z 0.784
角度x 4.1
角度y 29.0
角度z 60.6
温度(产品芯片温度) 29.5
电池电压 3.77
报警代码 0
上传时间间隔 60
ccid 89860478102070571785
imei 869861065067113
时间 2023-08-11 16:44:40
软件版本 V10010.1.1
回车换行 Irin
(报警代码说明:)
0无触发任何报警状态
X轴角度大于设定最大值报警标志
X-\ X轴角度小于设定最小值报警标志
Y+ Y轴角度大于设定最大值报警标志
Y-I Y轴角度小于设定最小值报警标志
PWR 电池电压小于最低正常工作电压报警标志
以上报警标志可以组合。例如X+\Y+\PWR\,表示X轴大于设定X轴角度报警、Y轴大于设定Y轴角度报警和电池电压低报告。

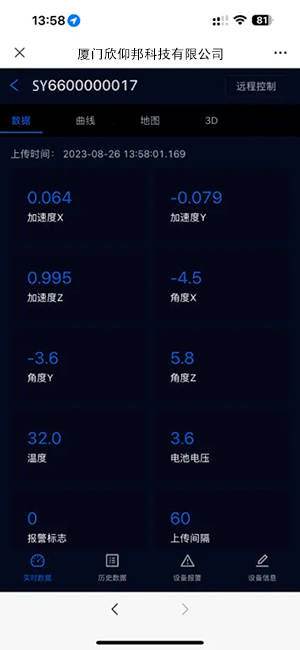

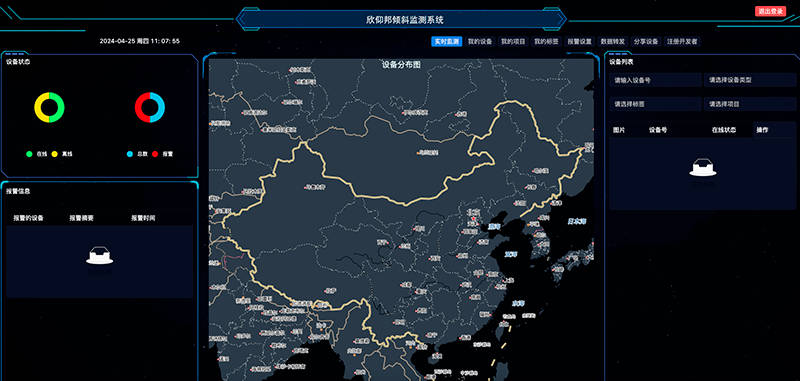

平台软件界面:
