车载冷链集装箱温度监控系统
- 产品介绍
- 参数特性
- 相关下载
- 应用方案
产品简介
车载冷链集装箱温度监控系统是一种集环境数据采集、存储、传输和管理于一体的无人值守的环境采集系统，它在冷链配送领域都有广泛的用途。
本采集仪可采集多种环境传感器参数，同时监测温度、湿度、雨量、风速、风向、气压、辐射、亮度、水质、水位等诸多环境要素。环境数据采集仪具有定时环境数据采集、环境数据存储、环境数据定时上报和标准通信功能。系统内置FLASH存储芯片可存储环境数据，多种通讯接口可以方便的与计算机建立有线通讯连接，5G无线通讯模块（兼容4G/3G）可实现环境设备与计算机监控中心的远程无线连接。
基本配置（温湿度监控主机）

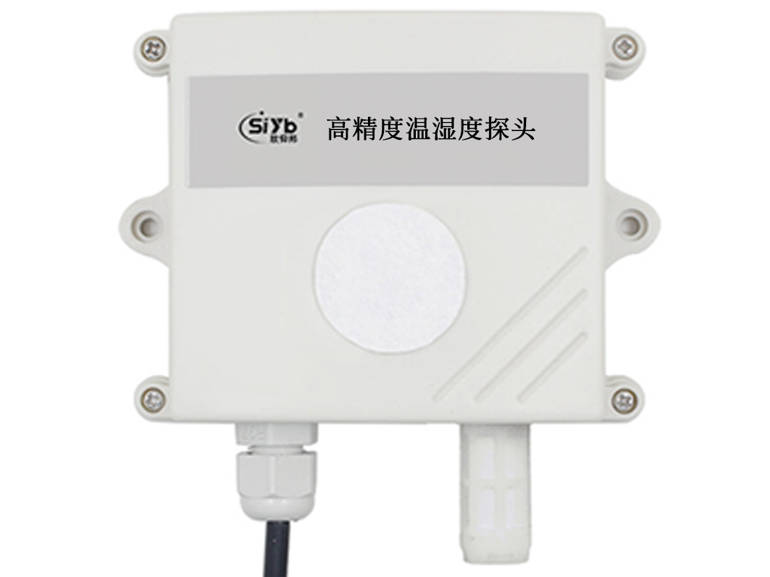

温湿度探头技术参数：
温度 湿度
测量范围： -80～100℃ 0～100%RH
准 确 度： ±0.1℃ ±1%RH
分 辨 率： 0.1℃ 0.1%RH
（车厢内探头挂壁安装）

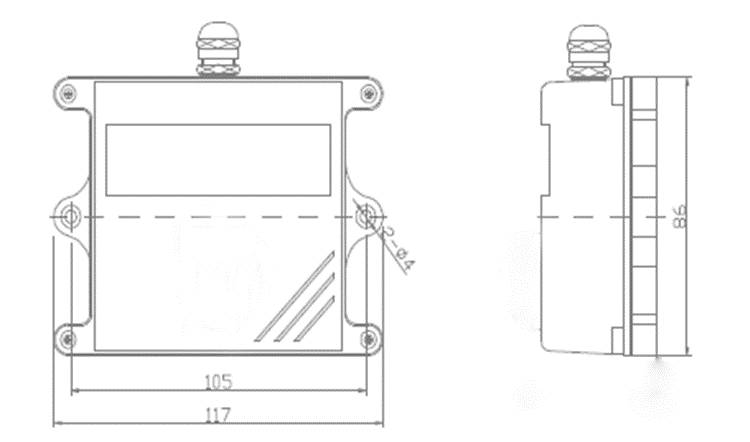

外观尺寸
接口说明
接口详细说明：
车载冷链集装箱温度监控系统是一种集环境数据采集、存储、传输和管理于一体的无人值守的环境采集系统，它在冷链配送领域都有广泛的用途。
本采集仪可采集多种环境传感器参数，同时监测温度、湿度、雨量、风速、风向、气压、辐射、亮度、水质、水位等诸多环境要素。环境数据采集仪具有定时环境数据采集、环境数据存储、环境数据定时上报和标准通信功能。系统内置FLASH存储芯片可存储环境数据，多种通讯接口可以方便的与计算机建立有线通讯连接，5G无线通讯模块（兼容4G/3G）可实现环境设备与计算机监控中心的远程无线连接。
基本配置（温湿度监控主机）
| 供电电压 | DC 12-24V |
| 通讯方式 | RS485、以太网/4G/MQTT |
| 通讯协议 | 标准MODBUS协议+xmsiyb双协议 |
| 波特率 | 9600 |
| 工作温度 | -40-80℃ |
| 工作湿度 | 0-95%RH |
| 模拟采集通道 | 10路模拟量采集通道，默认4-20mA电流输入 |
| RS485接口 | 两路RS485通讯接口，一路用于外接传感器；另一路备用，用于其它设备通讯等 |
| 以太网/GPRS | 默认配置以太网通讯，可选GPRS通讯，两种方式二选一 |
| 数据存储 | 支持本地8Mbit flash存储 |
| LED指示灯 | 一个电源指示，一个工作状态指示，一个以太网或GPRS通讯指示 |
| 存储温度 | -60-85℃ |
| 存储湿度 | 0-100%RH |
| 外壳材质 | 铝合金氧化发黑 |
| 防护等级 | IP65 |
温湿度探头技术参数：
温度 湿度
测量范围： -80～100℃ 0～100%RH
准 确 度： ±0.1℃ ±1%RH
分 辨 率： 0.1℃ 0.1%RH
（车厢内探头挂壁安装）

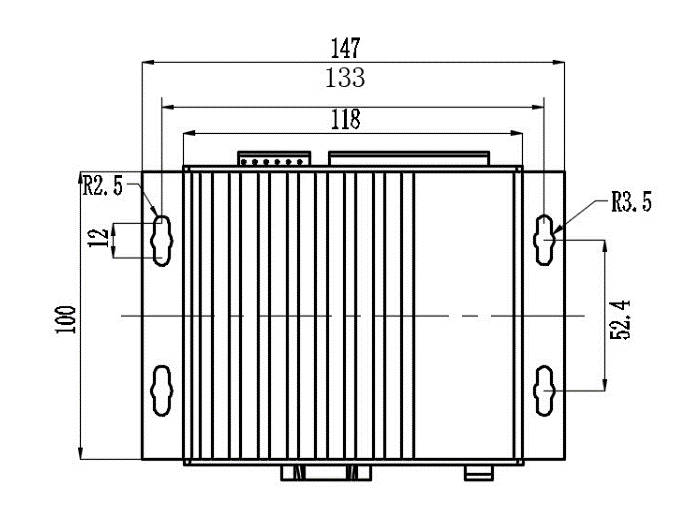

外观尺寸

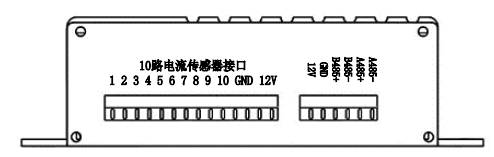

| 端子 | 接口 | 功能 | 信号类型 |
| 12P接线端子 | 1 | 模拟信号输入通道1 | 4-20mA |
| 2 | 模拟信号输入通道2 | 4-20mA | |
| 3 | 模拟信号输入通道3 | 4-20mA | |
| 4 | 模拟信号输入通道4 | 4-20mA | |
| 5 | 模拟信号输入通道5 | 4-20mA | |
| 6 | 模拟信号输入通道6 | 4-20mA | |
| 7 | 模拟信号输入通道7 | 4-20mA | |
| 8 | 模拟信号输入通道8 | 4-20mA | |
| 9 | 模拟信号输入通道9 | 4-20mA | |
| 10 | 模拟信号输入通道10 | 4-20mA | |
| GND | 传感器供电输出负极 | ||
| 12V | 传感器供电输出正极 | ||
| 6P接线端子 | 12V | RS485设备供电正极 | |
| GND | RS485设备供电负极 | ||
| B485+ | 预留B485+ | ||
| B485- | 预留B485- | ||
| A485+ | 通讯A485+ | ||
| A485- | 通讯A485- |
| 网线接口 | 默认以太网接口 | 可选配GPRS或4G |
| RS232通讯接口 | 内部测试用 | |
| 通讯状态指示灯 |
灯闪烁，代表通讯状态； 灯灭，代表通讯结束； |
|
| 工作状态指示灯 |
灯闪烁，代表设备在正常工作； 灯灭，代表设备工作异常； |
|
| 电源指示灯 |
灯亮，代表设备已经正常供电； 灯灭，代表设备没有正常供电； |
|
| 12V | 设备供电输入正极 | 12-24V DC |
| GND | 设备供电输入负极 |
远程联网监控软件手机/电脑
物联网云监测平台基于物联网及云计算技术，能够为用户提供多终端（PC端、Web物联网浏览终端、手机客户端等）数据浏览功能，同时提供监测设备远程交互、数据处理、储存、统计、分析、报警、信息发布等服务。该平台以集中式分区化的方式为用户提供便捷、经济、有效的远程监控整体解决方案。通过这种方式，用户可以不受时间、地点限制对监控目标进行实时监控、管理和接收报警信息。完善的用户登录管理方式，支持用户名、密码登录，既方便又安全；
通讯协议
1、读气象站地址
发送：00 20 00 68 （4字节）
00为广播地址，在地址未知的情况下也可以通讯
返回：00 20 Add CRC16 （5字节）
2、写气象站地址
发送：00 10 00 81 Add CRC16 （7字节）
例如
发送：00 10 00 81 01 81 50
返回：00 10 01 BD C0 （5字节）
1、读气象站地址
发送：00 20 00 68 （4字节）
00为广播地址，在地址未知的情况下也可以通讯
返回：00 20 Add CRC16 （5字节）
2、写气象站地址
发送：00 10 00 81 Add CRC16 （7字节）
例如
发送：00 10 00 81 01 81 50
返回：00 10 01 BD C0 （5字节）
- 读取实时环境数据
发送：Add 03 00 00 CRC16 （6字节）
返回：01 03 00 40 7F FF 7F FF 7F FF 7F FF 7F FF 7F FF 7F FF 7F FF 7F FF 7F FF 7F FF 7F FF 7F FF 7F FF 7F FF 7F FF 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 6B DA (70字节）
返回数据格式说明：
返回：01 03 00 40 7F FF 7F FF 7F FF 7F FF 7F FF 7F FF 7F FF 7F FF 7F FF 7F FF 7F FF 7F FF 7F FF 7F FF 7F FF 7F FF 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 6B DA (70字节）
返回数据格式说明：
| 序号 | 含义 | 偏移 | 字节数 | 说明 | 备注 |
| 1 | 地址域 | 0 | 1 | 地址(0x01) | 0x01 |
| 2 | 操作码 | 1 | 1 | 仅读(0x03) | 0x03 |
| 3 | 数据长度域 | 2 | 2 | 0x00 0x40 | 高前低后 |
| 4 | 数据域 | 4 | 2 | 通道1 | 0x7FFF(无效/未接) |
| 6 | 2 | 通道2 | |||
| 8 | 2 | 通道3 | |||
| 10 | 2 | 通道4 | |||
| 12 | 2 | 通道5 | |||
| 14 | 2 | 通道6 | |||
| 16 | 2 | 通道7 | |||
| 18 | 2 | 通道8 | |||
| 20 | 2 | 通道9 | |||
| 22 | 2 | 通道10 | |||
| 24 | 2 | 通道11 | |||
| 26 | 2 | 通道12 | |||
| 28 | 2 | 通道13 | |||
| 30 | 2 | 通道14 | |||
| 32 | 2 | 通道15 | |||
| 34 | 2 | 通道16 | |||
| 5 | 保留 | 36 | 1 | ||
| 37 | 1 | ||||
| 38 | 1 | ||||
| 39 | 1 | ||||
| 40 | 1 | ||||
| 41 | 1 | ||||
| 42 | 1 | ||||
| 43 | 1 | ||||
| 44 | 1 | ||||
| 45 | 1 | ||||
| 46 | 1 | ||||
| 47 | 1 | ||||
| 48 | 1 | ||||
| 49 | 1 | ||||
| 50 | 1 | ||||
| 51 | 1 | ||||
| 52 | 1 | ||||
| 53 | 1 | ||||
| 54 | 1 | ||||
| 55 | 1 | ||||
| 56 | 1 | ||||
| 57 | 1 | ||||
| 58 | 1 | ||||
| 59 | 1 | ||||
| 60 | 1 | ||||
| 61 | 1 | ||||
| 62 | 1 | ||||
| 63 | 1 | ||||
| 64 | 1 | ||||
| 65 | 1 | ||||
| 66 | 1 | ||||
| 67 | 1 | ||||
| 6 | 校验域 | 68 | 2 | 低前高后 | 0x6B 0xDA |
4、读取系统参数配置
发送：Add 03 00 20 CRC16 （6个字节）
例如
发送：01 03 00 20 F0 00
返回：01 03 00 08 0B 08 1F 0B 00 0A 01 01 98 E0 （14字节）
返回数据说明：
| 序号 | 含义 | 偏移 | 字节数 | 说明 | 备注 |
| 1 | 地址域 | 0 | 1 | 地址(0x01) | 0x01 |
| 2 | 操作码 | 1 | 1 | 读(0x03) | 0x03 |
| 3 | 数据长度域 | 2 | 2 | 0x00 0x08 | 高前低后 |
| 4 | 数据域 | 4 | 1 | 年 | 0B(2011年) |
| 5 | 1 | 月 | 08(8月) | ||
| 6 | 1 | 日 | 1F (31日) | ||
| 7 | 1 | 时 | 0B(12点/24小时制) | ||
| 8 | 1 | 分 | 00(00分钟) | ||
| 9 | 1 | 存储间隔 | 10(分钟) | ||
| 10 | 1 | 语言类型0/1 | 1-英语/0-中文 | ||
| 11 | 1 | 设备地址 | 01(0x01-0xFE) | ||
| 5 | 校验域 | 12 | 2 | 低前高后 | 0x98 0xE0 |
5、读取采集仪用户ID
发送：Add 03 00 60 00 04 CRC16 （8字节）
返回:Add 03 00 60 xx xx xx xx CRC16
例如
发送：01 03 00 60 00 04 44 17
返回：01 03 00 60 00 04 0E 06 0C 01 82 DD （12字节）
返回数据说明：
| 序号 | 含义 | 偏移 | 字节数 | 说明 | 备注 |
| 1 | 地址域 | 0 | 1 | 地址(0x01) | 0x01 |
| 2 | 操作码 | 1 | 1 | 读(0x03) | 0x03 |
| 3 | 命令码 | 2 | 2 | 0x00 0x60 | 高前低后 |
| 4 | 数据长度 | 4 | 2 | 0x00 0x04 | 表示返回的有效数据是4个字节 |
| 5 | 设备编号 | 6 | 4 |
0x0E 0x06 0x0C 0x01 |
即十进制14 06 12 01,拼接而成就是14061201 |
| 6 | CRC16 | 10 | 2 | 0x82 0xDD | 低前高后 |
6、写采集仪ID命令
发送：Add 10 00 60 00 04 xx xx xx xx CRC16 （12字节）
返回：Add 10 00 60 00 04 CRC16（8字节）
例如
发送：01 10 00 60 00 04 0F 09 18 01 65 12
返回: 01 10 00 60 00 04 C1 D4
发送数据说明：
| 序号 | 含义 | 偏移 | 字节数 | 说明 | 备注 |
| 1 | 地址域 | 0 | 1 | 地址(0x01) | 0x01 |
| 2 | 操作码 | 1 | 1 | 写(0x10) | 0x10 |
| 3 | 命令码 | 2 | 2 | 0x00 0x60 | 高前低后 |
| 4 | 数据长度 | 4 | 2 | 0x00 0x04 | 表示要发送4个字节的数据 |
| 5 | 要写入的设备编号 | 6 | 4 |
0x0F 0x09 0x18 0x01 |
即10进制15 09 24 01,即写入的设备编号为15092401 |
| 6 | CRC16 | 10 | 2 | 0x65 0x12 | 低前高后 |
7、写入系统参数配置
发送：Add 10 00 20 00 04 XX XX XX XX XX XX XX XX CRC16 (17字节)
例如
发送：01 10 00 20 00 04 08 0B 08 1F 0B 00 10 00 01 98 1D (17字节)
返回：01 10 00 20 00 04 C0 00 （8个字节）
发送数据说明：
| 序号 | 含义 | 偏移 | 字节数 | 说明 | 备注 |
| 1 | 地址域 | 0 | 1 | 地址(0x01) | 0x01 |
| 2 | 操作码 | 1 | 1 | 写(0x10) | 0x10 |
| 3 | 命令码 | 2 | 2 | 0x00 0x20 | 高前低后 |
| 4 | 寄存器数量 | 4 | 2 | 0x00 0x04 | 高前低后 |
| 5 | 数据长度 | 6 | 1 | 0x08 | 8个数据字节 |
| 6 | 数据域 | 7 | 1 | 0B | 0B(2011年) |
| 8 | 1 | 08 | 08(8月) | ||
| 9 | 1 | 1F | 1F (31日) | ||
| 10 | 1 | 0B | 0B(12点/24小时制) | ||
| 11 | 1 | 00 | 00(00分钟) | ||
| 12 | 1 | 10 | 存储间隔16(分钟) | ||
| 13 | 1 | 00 | 1-英语/0-中文 | ||
| 14 | 1 | 01 | 地址 | ||
| 7 | 校验域 | 15 | 2 | 0x98 0x1D | 低前高后 |
8、复位采集仪
发送：01 80 01 80 （4字节）
无返回
