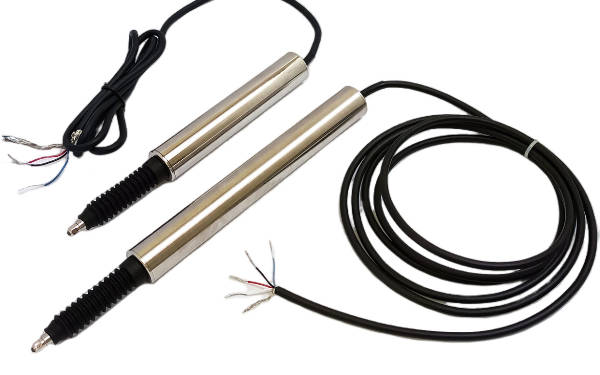

接触式位移传感器

    接触式位移传感器是当传感器的尖端与某物接触时，能够以距离等信息的形式检测物体状况的传感器。可以在物理滑动范围内测量距离。类似的例子还有千分表，它常见于车床加工厂。这是一种形状像带有指针的旋转仪表的测量仪器，通过千分表可以直观地读取仪表的指针。另一方面，接触式位移传感器可以捕获电气信息，是可用于测量仪器和 FA 控制传感器的部件。还有具有类似特性的传感器，例如可以使用激光或超声波测量长度的测量元件。主要区别在于，长度传感器获得的值是绝对值，而接触式位移传感器获得的值是相对距离。

接触式位移传感器的应用

接触式位移传感器用于收集信息作为决定因素，例如表面变形、粗糙度和加工质量。该部件适用于以微米为单位高精度测量非测量物体的有无和形状。



1. 存在检测应用

当被测物体与接触式位移传感器接触时，接触部分的距离与打开状态下的距离发生变化。因此，通过捕捉该变化，能够判断测定对象物是否位于指定位置。



2. 检测变化量的应用

例如，在测量通过切削加工平整的表面的表面粗糙度时，当被测量物体与接触式位移传感器接触时，接触部分的距离与打开状态下的距离发生变化，并显示出常数值。将用 0 分替换该值。从此状态水平滑动被测物体，如果加工表面不平整或扭曲，接触式位移传感器的接触部分将发生挠曲，挠曲值将作为变化量被捕获，表面将测量粗糙度。它可以以度数来测量。



如上所述，可以以微米为单位高精度测量相对于某个任意参考点的“变化量”。



3. 作为差异检测的应用

例如，您可能想要检测厚度相对不均匀的长物体上的划痕、台阶等。此时，在沿纵向移动物体的同时测量物体的厚度，但如果物体的厚度不均匀，则无法使用使用阈值进行长度测量的方法。



因此，采用了一种通过差分检测来测量水平差的方法。接触式位移传感器适合这种处理，因为它们可以获得相对值的值。



接触式位移传感器原理

1、LVDT法

LVDT方法在传感器中内置了驱动变压器，通过将接触式位移传感器的接触面积的物理变化与驱动变压器的铁芯联系起来来改变变压器的电感。它将接触面积的变化提取为电信号。



接触式位移传感器的接触部分连接到驱动变压器的铁芯，随着铁芯的移动，放置在其周围的线圈的电感发生变化。



2. 尺度法

刻度法也称为脉冲计数法。刻度方法可进一步分为两种类型：利用磁力的磁脉冲计数法和利用光的光脉冲计数法。



磁脉冲计数法的优点是能够在不受工作现场灰尘或其他环境条件影响的情况下进行测量。此外，您可以不必担心现场温度而工作。



有关接触式位移传感器的其他信息

接触式位移传感器的优缺点

1、LVDT法



优点：测量值不跳变。

缺点：根据线圈内铁芯的位置，磁场可能不稳定。

2. 尺度法



优点：不易受工作场地或环境影响。

缺点：如果触点突然移动，可能无法正确响应。 （测量值可能会跳跃）
