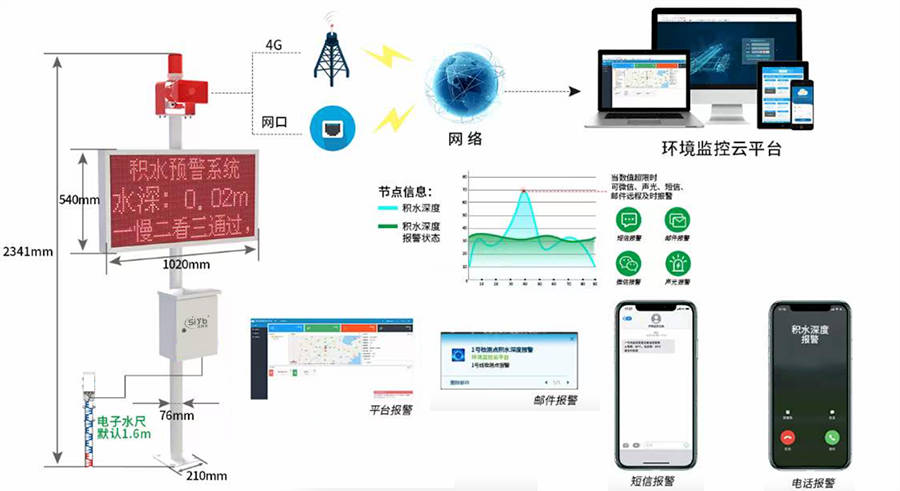

本系统支持两个光语音报警模块同时接入。实现隧道、桥洞水位超限时，为双向往来车辆、行人进行预警提示城市内涝积水监测站为“智慧城市建设”添砖加瓦，为城市防汛提供坚实的技术保证。城市内涝积水监测系统集水位监测、内涝预警、自控排水、数据远传等功能于一体，助力主管部门全面掌握城市内涝状况、实现排水统筹调度，建立起城市内涝数据可视化、管理信息化、指挥调度智慧化”的监测预警系统。安裝位置选点，城市积水监测站安装点常选择在城市的低洼地带，如地下通道、桥梁、铁路涵洞与隧道入口等。

功能实现：

①实时监测水位状态：

LED横向单色显示屏实时显示监测点水位数值，并将水位数值实时上传至远端服务器，实现整个城市内涝情况的集中在线监测。

②内涝预警：

当水位超过设定闻值，LED显示屏带有水位异常提示，同时语音报警器发出语音告警，通知来往车辆及行人改道绕行，避免发生车辆涉水熄火，人员溺水情况。

③自控排水：

积水监测系统可联动现场排水泵，当水位超过设定闻值，自动联动排水泵启动排水。同时，主管部门也可依据实际情况远程控制排水泵启停。

④双向车道预警提示：

本系统同时支持两路LED屏以及两路声光语音报警模块，实现隧道、桥洞两端双向车道预警提示。

配置：

远程遥测终端

电控箱

单色屏字库卡

LED横向单色显示屏 (96*48点阵）

Rs485型光语音报警模块

2m立杆

电子水尺，默认1m高度

注意：可根据项目要求自由组合。

控制接口说明：声光语音报警模块为RS485通讯接口，由远程遥测终端主机的“Rs485主站报警控制接口”写入报警信息至R$485型声光语音报警模块。

报警条件说明：远程遥测终端可通过蓝牙配置APP设置水位报警阈值，当实际水位超过设定闻值后，程序控制 “RS485主站报警控制接口”下发控制指令驱动声光语音报警模块报警。

单次报警循环：当水位超限后，语音播报和声光报警器同时工作，超限后声光报警器和语音播报三次（三次为一个单次报警循环周期）。单次报警循环时间结束后，远程遥测终端重新判断，判断水位是否超限，如果还处于报警状态，则进入下一个报警循环。反之，则停止报警。

播报内容：当水位超限时，声光语音报警模块语音播报内容默认为“当前水位较深，注意行车安全”。播报内容、播报语音速度、播报音量用户可通过蓝牙配置APP自行更改。

LED显示屏：

一体式箱体设计，尺寸为102cm*54cm。交流电220V供电、IP65防水等级，可常年工作于室外，不惧淋雨室外。LED单元板为P10单色点阵屏，共计9块单元板，点阵数量96*48。

LED 显示屏显示内容

LED单色显示屏标头及标尾：

LED单色显示屏标头默认显示为“积水预警系统”，可通过APP进行更改，当标题超过9个汉字时滚动显示。

LED单色显示屏标尾默认显示为“一慢二看三通过，安全来自警惕，事故出于麻痹”的宣传语，可通过APP进行更改，默认当标尾超过9个汉字时滚动显示。当远程遥测终端与字库卡通讯异常时，LED显示屏显示红色字体“通讯异常”当远程遥测终端与电子水尺通讯断开时，LED显示屏显示“—”通信正常情况下，LED显示屏实时显示当前实时水位值。
