机房室内厂房漏水监测传感器
- 产品介绍
- 参数特性
- 相关下载
- 应用方案
漏水控制器适合与二芯漏水感应线缆、点式传感器及常开干式触点装置(浮控开关、配适配器的光学探头、限位 开关等) 配套使用。漏水控制器可监控长达500米的传感电缆。 漏水控制器适合安装于常规(非危险)区域。漏水控制器具备 2个小LED指示灯(分别显示电源、通信活动)以及SPDT式触点 继电器。漏水控制器既可作为独立的泄漏检测报警单元使用， 也可通过简易的屏蔽双绞线RS-485串行通信布线与主控系统 (计算机或控制自动化系统)联网使用。
产品特点：
12V直流电源供电，区分正负极接入。
感应灵敏度无极可调。 继电器输出形式常开常闭同时共存，可自由选择。
支持各种通信协议，自动进行协议选择。
在无放大条件下，简易双绞线串行RS-485通信可达1200米。
本机产生现场声光告警，快速定位现场事件。
良好的防静电、防浪涌技术，保证产品的可靠运行。
实用可靠的在线液体泄露监测。
可提供适于室内独立安装或苛刻的户外安装条件的外壳。
方便的35mmDIN导轨安装方式。
外观尺寸:58*115*36mm
基本特点:
传感器兼容性:I二芯漏水感应线缆、同类型测液漏电缆或者检测探针
检测线缆长度:最大可接线缆长度为500米
塑料外壳:白色PVC
重量:150克
精准度:100%
串行接口:网络配置RS-485双线网络
通信协议:MODBUS
继电器输出:常开常闭可选
电源要求:12V直流，3W
额定容量:AC250V，3A，DC30V，3A
存储温度:-40°C至60°C
工作环境-20°C至50°C,湿度5%至90%(无冷凝)
选择安装位置：
所选定的安装位置应保证模块不受自然环境、温度极限 或剧烈振动的影响。漏水控制器可扣装于标准的35毫米 DIN导轨上。如果现有电气或仪表箱导轨上有空余位置， 亦可用以安装漏水控制器。也可直接在墙壁或箱体表面 任何位置安装一小段DIN导轨，然后固定漏水控制器，但 应保证不会造成行走绊倒危险，或有对漏水控制器造成 撞击损坏的可能性。二芯漏水控制器应被安装在主控 制系统主机的连线长度1200米(4000英尺)的范围之内。
重要事项: 漏水控制器为电子设备。应谨遵以下预防 措施，以避免对电子部件造成损坏:
• 小心轻放并避免机械冲击与撞击。
• 保持干燥。
• 拿取漏水控制器之前，应先行触摸一下有接地的设备或水管之类，以免除静电。
• 避免接触金属锉屑、油脂、管道涂料及其它污染物。
将漏水控制器固定足够长度的DIN导轨到满足 要求的平面上，或在现有DIN导轨上找到足可 安装漏水控制器的位置。控制器 扣装到DIN导 轨上。安装时注意将释放闩向下。

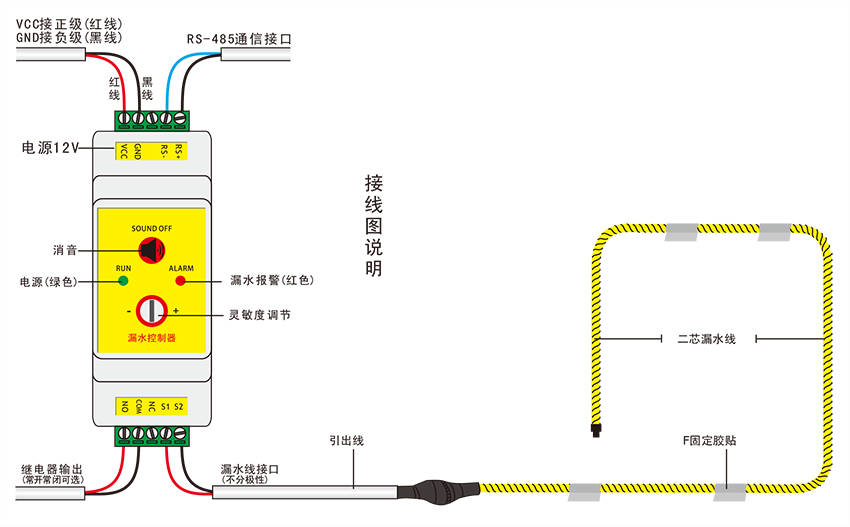

注意:漏水控制器使用直流低压电源供电，供电电压为+12V。连接电源线时需要区分电源线的正、负极。 请勿使用超过说明书指定的直流电压或使用交流电源接入漏水控制器，否则设备不能工作，甚至导致设备 损毁，并可能发生火灾或其它重大事故。
注意:漏水控制器使用直流低压电源供电，供电电压为+12V。连接电源线时需要区分电源线的正、负极。 请勿使用超过说明书指定的直流电压或使用交流电源接入漏水控制器，否则设备不能工作，甚至导致设备 损毁，并可能发生火灾或其它重大事故。
通信协议
一、通信协议简介：
物理层采用RS485接口，通信协议遵循MODBUS RTU规约。其通讯格式如下：
地址码：低字节在前，高字节在后，2字节表示范围 1~6000 即 01 00 ~ 60 EA
CRC校验：CRC生成后，低字节在前，高字节在后
RTU帧结构：
在RTU模式里，新的信息总是以至少3.5个字符的静默时间开始，紧接着传送第一个域--设备地址；整帧的信息必须以一个连续的数据流进行传输；如果信息结束前存在超过1.5个字符以上的间隔时间则出错，一帧的信息标准结构如下
开始 地址域 功能域 数据域 CRC校验 结束
T1—T2—T3—T4 8位 8位 N*8位 16位 T1—T2—T3—T4
二、通讯信息传输过程：
当通信命令由发送设备（PC主机）发送至接收设备（A-1从机）时, 符合地址码的从机接收通信命令，并根据功能码及相关要求读取信息，如果CRC校验无错，则执行相应任务，然后把执行结果返回主机，返回的信息包含地址码、功能码、数据区和CRC校验，如果CRC校验出错时则不返回任何信息。
三、 信息帧
PC主机发送命令格式
A-1回复格式
四、 部分功能码表：
五、 协议详解：
1、读取状态
格式：
示例：(地址为1)
发送：01 00 04 00 00 00 01 3B C0
返回：01 00 04 02 00 01 60 FA
返回数据中，00 01 为状态数据，高字节保留，低字节01 为状态，表示有泄露发生。
2、修改地址
发送指令格式：
返回指令格式同发送指令格式一致，返回的数据与发送的数据相同。
例如要把地址00 01改成00 02,修改，可以自定义，则发送指令：01 06 8000 00 02 21CB,返回的也是同样的数据，则设置成功
/**********************************************************
例如要把地址00 01改成00 02,修改，可以自定义，则发送指令：
01 00 06 8000 02 00 CRCL CRCH ,返回的也是同样的数据，则设置成功
/***********************************************************
3、修改波特率
发送指令格式：
返回指令格式同发送指令格式一致，返回的数据与发送的数据相同。
4、读取灵敏度
格式：
示例：（地址1）
发送：01 00 03 10 00 00 01 80 CRCL CRCH
返回：01 00 03 02 00 03 CRCL CRCH
/******************************************************
发送：01 00 03 10 00 00 01 CRCL CRCH
返回：01 00 03 02 00 03 CRCL CRCH
/**********************************************************
5、设置灵敏度
发送指令格式：
返回指令格式同发送指令格式一致，返回的数据与发送的数据相同。
一、通信协议简介：
物理层采用RS485接口，通信协议遵循MODBUS RTU规约。其通讯格式如下：
| 数据格式： | 地址码 | 功能码 | 数据区 | CRC校验 |
| 数据长度： | 2字节 | 1字节 | N字节 | 16位 |
CRC校验：CRC生成后，低字节在前，高字节在后
RTU帧结构：
在RTU模式里，新的信息总是以至少3.5个字符的静默时间开始，紧接着传送第一个域--设备地址；整帧的信息必须以一个连续的数据流进行传输；如果信息结束前存在超过1.5个字符以上的间隔时间则出错，一帧的信息标准结构如下
开始 地址域 功能域 数据域 CRC校验 结束
T1—T2—T3—T4 8位 8位 N*8位 16位 T1—T2—T3—T4
二、通讯信息传输过程：
当通信命令由发送设备（PC主机）发送至接收设备（A-1从机）时, 符合地址码的从机接收通信命令，并根据功能码及相关要求读取信息，如果CRC校验无错，则执行相应任务，然后把执行结果返回主机，返回的信息包含地址码、功能码、数据区和CRC校验，如果CRC校验出错时则不返回任何信息。
三、 信息帧
PC主机发送命令格式
| 地址 | 功能 | 寄存器起始地址 | 寄存器数量 | 数据 | CRC |
| 2字节 | 1字节 | 2字节 | 2字节 | N/A | 2字节 |
| 地址 | 功能 | 数据字节数 | 数据 | CRC |
| 2字节 | 1字节 | 1字节 | N/A | 2字节 |
四、 部分功能码表：
| 功能码（HEX） | 操作 |
| 03 | 读一个或多个寄存器的数据 |
| 04 | 读一个或多个输入寄存器的数据 |
| 06 | 把一组二进制数据写入单个寄存器 |
1、读取状态
格式：
|
地址 （2BYTE） |
功能码 (1BYTE) |
寄存器地址(2BYTE) | 寄存器个数(2BYTE) | CRC校验(2BYTE) |
| N | 0x04 | 0x0000 | 0x0001 | CRC |
发送：01 00 04 00 00 00 01 3B C0
返回：01 00 04 02 00 01 60 FA
返回数据中，00 01 为状态数据，高字节保留，低字节01 为状态，表示有泄露发生。
| 数据 | 状态 |
| 00 | 正常 |
| 01 | 泄露 |
发送指令格式：
|
地址 （2BYTE） |
功能码 (1BYTE) |
寄存器地址 (2BYTE) |
数据1 (1BYTE) |
数据2 (1BYTE) |
CRC校验 (2BYTE) |
| N | 0x06 | 0x8000 | 0 | 新地址（0--255） | CRC |
例如要把地址00 01改成00 02,修改，可以自定义，则发送指令：01 06 8000 00 02 21CB,返回的也是同样的数据，则设置成功
/**********************************************************
例如要把地址00 01改成00 02,修改，可以自定义，则发送指令：
01 00 06 8000 02 00 CRCL CRCH ,返回的也是同样的数据，则设置成功
/***********************************************************
3、修改波特率
发送指令格式：
|
地址 （2BYTE） |
功能码 (1BYTE) |
寄存器地址 (2BYTE) |
数据1 (1BYTE) |
数据2 (1BYTE) |
CRC校验 (2BYTE) |
| N | 0x06 | 0x8001 | 0 | 新波特率 | CRC |
4、读取灵敏度
格式：
|
地址 （2BYTE） |
功能码 (1BYTE) |
寄存器地址(2BYTE) | 寄存器个数(2BYTE) | CRC校验(2BYTE) |
| N | 0x03 | 0x1000 | 0x0001 | CRC |
发送：01 00 03 10 00 00 01 80 CRCL CRCH
返回：01 00 03 02 00 03 CRCL CRCH
/******************************************************
发送：01 00 03 10 00 00 01 CRCL CRCH
返回：01 00 03 02 00 03 CRCL CRCH
/**********************************************************
5、设置灵敏度
发送指令格式：
|
地址 （2BYTE） |
功能码 (1BYTE) |
寄存器地址 (2BYTE) |
数据1 (1BYTE) |
数据2 (1BYTE) |
CRC校验 (2BYTE) |
| N | 0x06 | 0x1000 | 0 | 灵敏度（0—24） | CRC |
