S-CGZH 古树森林火灾监测传感器
- 产品介绍
- 参数特性
- 相关下载
- 应用方案
S-CGZH 采用工业通用标准接口，方便接入 PLC，DCS 等各种仪表或系统，用于监测烟雾等状态量。内部使用了较高精度的传感内核及相关器件，确保产品具有较高的可靠性与卓越的长期稳定性, 可定制 RS232、RS485、CAN、4-20mA、DC0~5V\10V、ZIGBEE、Lora、WIFI、GPRS、 NB-IOT 等多种输出方式。
技术参数
产品选型
产品设计了 RS485,4-20mA,DC0-5V 多种输出方式，根据输出方式的不同，产品分为以下几
种型号。

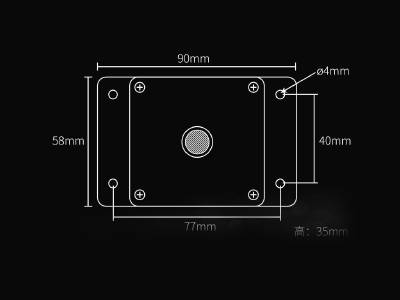

外形尺寸
技术参数
| 技术参数 | 参数值 |
| 品牌 | 欣仰邦 |
| 烟雾测量范围 | 0~5000ppm |
| 烟雾最大允许误差 | ±2% |
| 烟雾重复性测试 | ±2% |
| 烟雾敏感体 | 热响应式 |
| 温度特性 | ±0.5%/℃ |
| 输出方式 | RS485/4-20mA/DC0-5V |
| 供电电源 | DC12~24V 1A |
| 运行环境温度 | -30~85℃ |
| 运行环境湿度 | 5%RH~90%RH |
产品设计了 RS485,4-20mA,DC0-5V 多种输出方式，根据输出方式的不同，产品分为以下几
种型号。
| 产品型号 | 输出方式及供电压范围 |
| S-CGZHB | RS485 总线 |
| S-CGZHM | 4-20mA |
| S-CGZHV5 | DC0-5V |
RS485 型：通讯协议
产品使用 RS485 MODBUS-RTU 标准协议格式,所有操作或回复命令都为 16 进制数据。设备出厂时默认设备地址为 1，默认波特率为 模块及非记录仪表：9600,8,n,1 或 记录仪： 115200,8,n,1 。
1. 读取数据 ( 功能码 0x03)
问询帧（十六进制），发送举例：查询 1#设备 1 个数据,上位机发送命令：01 03 00 00 00
01 84 0A 。
| 地址 | 功能码 | 起始地址 | 数据长度 | 校验码 |
| 01 | 03 | 00 00 | 00 01 | 84 0A |
| 地址 | 功能码 | 长度 | 数据 1 | 校验码 |
| 01 | 03 | 02 | 00 79 | 79 A6 |
2. 常用数据地址表
| 组态地址 | 寄存器地址 | 寄存器说明 | 数据类型 | 值范围 |
| 40001 | 00 00 | 烟雾寄存器 | 只读 | 0~20000 |
| 40002 | 00 01 | 报警状态 | 只读 | 0~1 |
| 40101 | 00 64 | 型号编码 | 读/写 | 0~65535 |
| 40102 | 00 65 | 测点总数 | 读/写 | 1~20 |
| 40103 | 00 66 | 设备地址 | 读/写 | 1~249 |
| 40104 | 00 67 | 波特率 | 读/写 | 0~6 |
| 40105 | 00 68 | 通讯模式 | 读/写 | 1~4 |
| 40106 | 00 69 | 协议类型 | 读/写 | 1~10 |
（1） 读取或查询设备地址
若不知道当前设备地址、且总线上只有一个设备时，可以通过命令 FA 03 00 66 00 01 71 9E 查询设备地址。
| 设备地址 | 功能码 | 起始地址 | 数据长度 | 校验码 |
| FA | 03 | 00 66 | 00 01 | 71 9E |
对于正确的查询命令，设备会响应，比如响应数据为：01 03 02 00 01 79 84，其格式解析如下表所示：
| 设备地址 | 功能码 | 起始地址 | 型号编码 | 校验码 |
| 01 | 03 | 02 | 00 01 | 79 84 |
（2） 更改设备地址
比如当前设备地址为 1，我们希望更改为 02，则命令为：01 06 00 66 00 02 E8 14 。
| 设备地址 | 功能码 | 寄存器地址 | 目标地址 | 校验码 |
| 01 | 06 | 00 66 | 00 02 | E8 14 |
| 设备地址 | 功能码 | 寄存器地址 | 目标地址 | 校验码 |
| 02 | 06 | 00 66 | 00 02 | E8 27 |
响应应数据中，修改成功后，第 1 个字节为新的设备地址，一般设备地址更改后，立即生效，此时用户需要同时将自己软件的查询命令做相应更改。
4 读取与修改波特率
（1） 读取波特率
设备默认出厂波特率为 9600，若需要更改，可根据下表及相应通讯协议进行更改操作。比如读取当前设备的波特率 ID，命令为：01 03 00 67 00 01 35 D5 ，其格式解析如下。
读取当前设备的波特率编码。波特率编码：1 为 2400; 2 为 4800;3 为 9600;4 为 19200;5为 38400;6 为 115200。
对于正确的查询命令，设备会响应，比如响应数据为：01 03 02 00 03 F8 45，其格式解析如下表所示：
根据波特率编码，03 为 9600，即当前设备的波特率为 9600。
（2） 更改波特率
比如将波特率从 9600 更改为 38400，即将代码从 3 更改为 5，则命令为：01 06 00 67 00 05
F8 16 。
将波特率从 9600 更改为 38400，即将代码从 3 更改为 5。新的波特率会即时生效，此时设备会失去响应，查询设备的波特率需做相应修改。
5 读取与修改校正值
（1） 读取校正值
当数据与参照标准有误差时，我们可以通过调整“校正值”来减小显示误差。校正差值可修改范围为正负 1000，即值范围为 0-1000 或 64535-65535。 比如当显示值偏小 100 时,我们通过增加 100 来校正,命令为：01 03 00 6B 00 01 F5 D6 。在命令中 100 即十六进制 0x64;如果需要减小，则可以设置负值，比如-100，对应十六制制值为 FF 9C，其计算方式为 100-65535=65435,再转为十六进制则为 0x FF 9C。设备校正值是从 00 6B 开始，我们以第 1 个参数为例进行说明，多个参数时校正值读取与修改方法相同。
对于正确的查询命令，设备会响应，比如响应数据为： 01 03 02 00 64 B9 AF，其格式解析如下表所示：
响应应数据中，第一个字节 01 表示当前设备的真实地址，00 6B 为第一个状态量校正值寄存器。若设备有多个参数，其它参数操作方式与此相同,一般温度、湿度有此参数，光照一般没有此项。
4 读取与修改波特率
（1） 读取波特率
设备默认出厂波特率为 9600，若需要更改，可根据下表及相应通讯协议进行更改操作。比如读取当前设备的波特率 ID，命令为：01 03 00 67 00 01 35 D5 ，其格式解析如下。
| 设备地址 | 功能码 | 起始地址 | 数据长度 | 校验码 |
| 01 | 03 | 00 67 | 00 01 | 35 D5 |
对于正确的查询命令，设备会响应，比如响应数据为：01 03 02 00 03 F8 45，其格式解析如下表所示：
| 设备地址 | 功能码 | 数据长度 | 波特率编码 | 校验码 |
| 01 | 03 | 02 | 00 03 | F8 45 |
（2） 更改波特率
比如将波特率从 9600 更改为 38400，即将代码从 3 更改为 5，则命令为：01 06 00 67 00 05
F8 16 。
| 设备地址 | 功能码 | 寄存器地址 | 目标波特率 | 校验码 |
| 01 | 06 | 00 67 | 00 05 | F8 16 |
5 读取与修改校正值
（1） 读取校正值
当数据与参照标准有误差时，我们可以通过调整“校正值”来减小显示误差。校正差值可修改范围为正负 1000，即值范围为 0-1000 或 64535-65535。 比如当显示值偏小 100 时,我们通过增加 100 来校正,命令为：01 03 00 6B 00 01 F5 D6 。在命令中 100 即十六进制 0x64;如果需要减小，则可以设置负值，比如-100，对应十六制制值为 FF 9C，其计算方式为 100-65535=65435,再转为十六进制则为 0x FF 9C。设备校正值是从 00 6B 开始，我们以第 1 个参数为例进行说明，多个参数时校正值读取与修改方法相同。
| 设备地址 | 功能码 | 起始地址 | 数据长度 | 校验码 |
| 01 | 03 | 00 6B | 00 01 | F5 D6 |
| 设备地址 | 功能码 | 数据长度 | 校正值 | 校验码 |
| 01 | 03 | 02 | 00 64 | B9 AF |
（2） 更改校正值
比如当前状态量偏小，我们希望将其真实值加 1，当前值加 100 校正操作命令为：01 06 00
6B 00 64 F9 FD 。
操作成功后，设备会返回信息：01 06 00 6B 00 64 F9 FD ，成功更改后，参数立即生效。
4-20mA 电流型：烟雾与电流计算
例设量程为 0~5000ppm，模拟量输出为 4~20mA 电流信号时,烟雾与电流的计算关系如公式所示：C=(5000-0)*(X-4)÷(20-4)+0,其中 5000 为烟雾量程上限，0 为量程下限，20 为电流输出量程上限，4 为下限,X 为当前读出的电流值,C 为计算出来的烟雾值,常用数值列表如下：
如表所示，当测量值 8mA 时，当前烟雾为 1250ppm。
DC0-5VDC0-5V 电压型：烟雾与DC0-5V 电压计算
例设量程为 0~5000ppm，模拟量输出为 0~5VDC0-5V 电压信号时,烟雾与 DC0-5V 电压的计算关系如公式所示：C=(5000-0)*(X-0)÷(5-0)+0,其中 5000 为烟雾量程上限，0 为量程下限，5为 DC0-5V 电压输出量程上限，0 为下限,X 为当前读出的 DC0-5V 电压值,C 为计算出来的烟雾值,常用数值列表如下：
比如当前状态量偏小，我们希望将其真实值加 1，当前值加 100 校正操作命令为：01 06 00
6B 00 64 F9 FD 。
| 设备地址 | 功能码 | 寄存器地址 | 目标地址 | 校验码 |
| 01 | 06 | 00 6B | 00 64 | F9 FD |
4-20mA 电流型：烟雾与电流计算
例设量程为 0~5000ppm，模拟量输出为 4~20mA 电流信号时,烟雾与电流的计算关系如公式所示：C=(5000-0)*(X-4)÷(20-4)+0,其中 5000 为烟雾量程上限，0 为量程下限，20 为电流输出量程上限，4 为下限,X 为当前读出的电流值,C 为计算出来的烟雾值,常用数值列表如下：
| 电流 X(mA) | 烟雾值 C(ppm) | 计算过程 |
| 4 | 0.0 | (5000-0)*(4-4)÷(20-4)+0 |
| 5 | 312.5 | (5000-0)*(5-4)÷(20-4)+0 |
| 6 | 625.0 | (5000-0)*(6-4)÷(20-4)+0 |
| 7 | 937.5 | (5000-0)*(7-4)÷(20-4)+0 |
| 8 | 1250.0 | (5000-0)*(8-4)÷(20-4)+0 |
| 9 | 1562.5 | (5000-0)*(9-4)÷(20-4)+0 |
| 10 | 1875.0 | (5000-0)*(10-4)÷(20-4)+0 |
| 11 | 2187.5 | (5000-0)*(11-4)÷(20-4)+0 |
| 12 | 2500.0 | (5000-0)*(12-4)÷(20-4)+0 |
| 13 | 2812.5 | (5000-0)*(13-4)÷(20-4)+0 |
| 14 | 3125.0 | (5000-0)*(14-4)÷(20-4)+0 |
| 15 | 3437.5 | (5000-0)*(15-4)÷(20-4)+0 |
| 16 | 3750.0 | (5000-0)*(16-4)÷(20-4)+0 |
| 17 | 4062.5 | (5000-0)*(17-4)÷(20-4)+0 |
| 18 | 4375.0 | (5000-0)*(18-4)÷(20-4)+0 |
| 19 | 4687.5 | (5000-0)*(19-4)÷(20-4)+0 |
| 20 | 5000.0 | (5000-0)*(20-4)÷(20-4)+0 |
DC0-5VDC0-5V 电压型：烟雾与DC0-5V 电压计算
例设量程为 0~5000ppm，模拟量输出为 0~5VDC0-5V 电压信号时,烟雾与 DC0-5V 电压的计算关系如公式所示：C=(5000-0)*(X-0)÷(5-0)+0,其中 5000 为烟雾量程上限，0 为量程下限，5为 DC0-5V 电压输出量程上限，0 为下限,X 为当前读出的 DC0-5V 电压值,C 为计算出来的烟雾值,常用数值列表如下：
| DC0-5V 电压 X(V) | 烟雾值 C(ppm) | 计算过程 |
| 0 | 0.0 | (5000-0)*(0-0)÷(5-0)+0 |
| 1 | 1000.0 | (5000-0)*(1-0)÷(5-0)+0 |
| 2 | 2000.0 | (5000-0)*(2-0)÷(5-0)+0 |
| 3 | 3000.0 | (5000-0)*(3-0)÷(5-0)+0 |
| 4 | 4000.0 | (5000-0)*(4-0)÷(5-0)+0 |
| 5 | 5000.0 | (5000-0)*(5-0)÷(5-0)+0 |
