灾害预警

LoRa技术TDMA算法组网监测下穿通道积水预警解决方案

方案需求

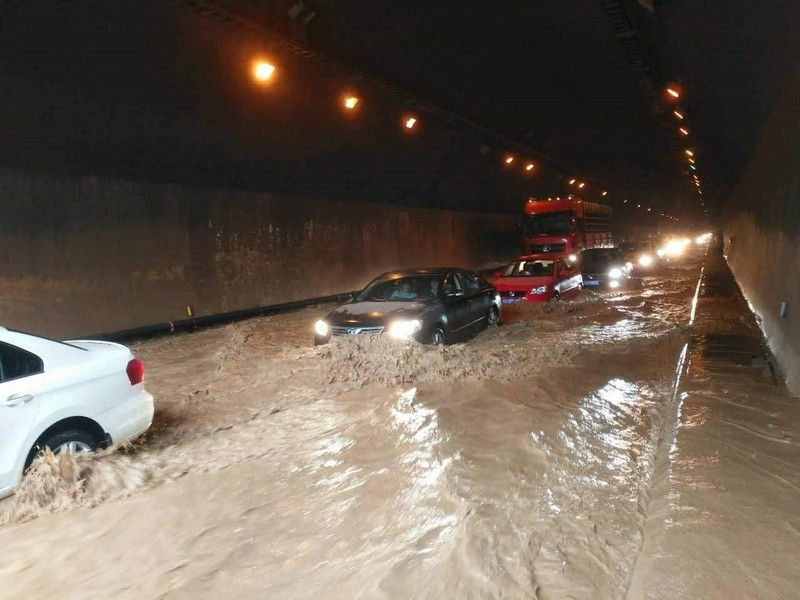

城市下穿通道的设计大部分为凹型幅度,下低洼处下雨时需通过泵房排水,雨量水量较大时,排水不及时,容易导致积水情况发生。通道是车辆通过的地方,最低处积水水位不得高于30cm,否则车辆淹水造成交通堵塞及财产损失相当严重。

LoRa技术TDMA算法积水预警解决方案

整套积水系统采用欣仰邦新LoRa技术TDMA算法,防碰撞丢包。实现自动水位监测、自动报警、LED情报发布、声光报警、通道红绿灯联动、门闸开关等远程智能控制控制。市政管理部门通过电脑预警平台对现场的情况进行查看,水位数据,视频遥测、远程控制等作出出警决策。平台可借助短信、广播、路况牌对交通提供出行指南,同时进行排水调度,打印报表,预留市政、交警、交通信息中心接口协议,多部门,多层级数据共享管理。

技术部署

该套系统是较为完整的整套官方预警系统。

LoRa水位监测

1. 监控视频采集:通道内光线较暗,安装固定摄像机补强灯,再通过固定摄像机剂要看摄像机进行营销采集,将采集视频本地储存后通过4G/光纤传输;LoRa组网采集遥感水位情况,车流情况,通道内的关于积水的影像。

2. 水位监测仪:分别使用雷达式遥测水位仪、导压管遥测水位仪实现水位监测,检测仪采集数据后,以RS485串口将数据通过数传终端LoRa-TDMA算法技术上传到平台服务器;

3. 控制柜数据交换终端:控制柜内配置数据交换机,PLC控制器,对现场需要作出联动的设备进行数据交互及下发,实现远程设备控制;

4. 通道入口红绿灯:数据超过阈值时,远程无线联动通道口通行信号灯自动从绿色的↑通行符号变成红色的X符号,禁止通行。

5. LED情报预警发布:根据检测采集到的水位情况,远程自动发布LED路况情报板,提示前方积水,车辆绕行等安全引导出行信息;

6. 通道路口自动门闸:防止人员误入,在积水严重情况,实现管理中心远程控制自动关闭闸门;

7. 预警平台:实现多设备远程数据采集汇聚到平台系统,实现GIS信息统一管理,智能识别,远程控制。预留平台协议接口,针对各部门信息共享交互;

LoRa技术LED情报板

方案优点

★ LoRa终端,防数据冲撞TDMA算法,数据安全不丢包;

★ 超低功耗设计自动化无线采集,RS485接口可拓展多种采集设备;

★ 实时在线,灾害不影响数据传输,保证通信顺畅;

★ GIS地图及地图呈现,开放下一监测点数据接入;

★ 异常报警,设备异常,平台自动检测故障报警;

★ 水位监测达标,实现自动声光预警;

★ 数据可追溯,统计、查询等历史记录;

★ 报表生成及打印,日报、月报、年报一键生成;

★ 系统管理方便,各部门实现数据开放接口对接;

配置产品17850532774
    LoRa传感器

    LoRa模块 S-LR100

    S-LR100是厦门欣仰邦自主研发的LoRa模块产品,基于LoRaTM扩频调制技术,模块能够实现超远距离通信,只需通过串口即可实现数... ...

    LoRa传感器

    LoRa终端 S-LRT100

    S-LRT100 LoRa终端是厦门欣仰邦自主研发的一款LPWAN(低功耗广域网络)的产品。是一种基于LoRa调制扩频技术的无线数据传输终端,... ...

    LoRa传感器

    LoRa以太网网关 S-NR200

    S-NR200是厦门欣仰邦自主研发的一款利用LoRa无线传输技术进行远距离数据传输的有线以太网LoRa网关。并可实现LoRa转串口,L... ...
