产品简介
温室采集控制器是一种通用型环境控制器，集采集、控制、记录、通讯于一体，设有16路继电器开关控制（可控制卷膜，电磁阀，水泵，风机等），6路模拟量采集，RS485接口，RS232接口，以太网接口。
控制器具有扩展功能，可通过RS485接口扩展多路继电器。
该控制器可广泛用于农业大棚温室的环境参数测量、智能控制。
基本功能与配置
●设有RS485通讯接口，可接485型传感器，扩展继电器输出模块。
●16路继电器开关输出，可控制卷膜，电磁阀，水泵，风机等，每路继电器有LED状态指示灯。
●6路模拟量采集通道，默认4-20mA电流输入
●RS232通讯接口可外接触摸屏。
●可配置以太网接口或外置GPRS无线通讯。

技术参数

模拟量输入接口	路数	6路
	传感器类型	电压/电流型
	测量范围	0-2.5V/4-20mA
继电器输出接口	路数	16路
	输出类型	继电器常开输出
	输出容量	250V/8A
通讯接口	接口类型	RS232、RS485
供电电源	DC 12V
工作温度	-40℃～80℃
工作湿度	0-95%RH无凝露
外壳尺寸	采集控制器		180*108*48mm
	16路继电器扩展		145*90*38mm
材质	PVC





外形尺寸 ▲采集控制器

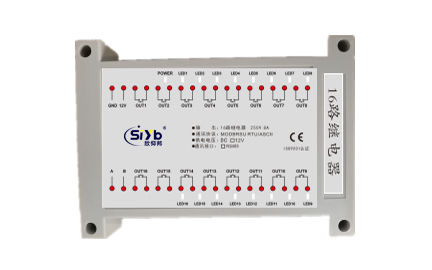

  ▲16路继电器扩展模块
采集控制器端口定义

电源	12V	电源正
	GND	电源地
模拟量	VCC	传感器电源正
	AGND	传感器电源地
	AIN1~AIN6	模拟量输入端
继电器	OUT1~OUT16	继电器开关输出
通讯接口	1A、2A	485+
	1B、2B	485-
	TX、RX	232接口


16路继电器扩展模块端口定义

电源	12V	电源正
	GND	电源地
通讯	A	485+
	B	485-
继电器	OUT1~OUT16	继电器开关输出


接线方式
模拟量输入接线图：


485型传感器接线图：


继电器开关输出接线图：

通讯协议
通讯参数：波特率9600，数据位8位  无校验位
1、获取实时数据
发送：Addr 03 00 00 CRC
返回：Addr 03 40 00 FF FF ....00 01 00 00 ... CRC
说明：16通道数据加上32路继电器状态，1字节代表一个继电器状态，一共70字节

2、获取设备编号
发送：Addr 03 00 60 00 04 CRC
返回：Addr 03 00 60 00 04 10 01 02 03 CRC
说明：共12个字节，后4字节是设备编号

3、继电器控制命令
发送：Addr 10 007a n 01 00 m CRC
返回：Addr 10 00 7a n m CRC
说明：n代表第n个继电器(n从0开始)，m代表继电器状态(0关1开)
