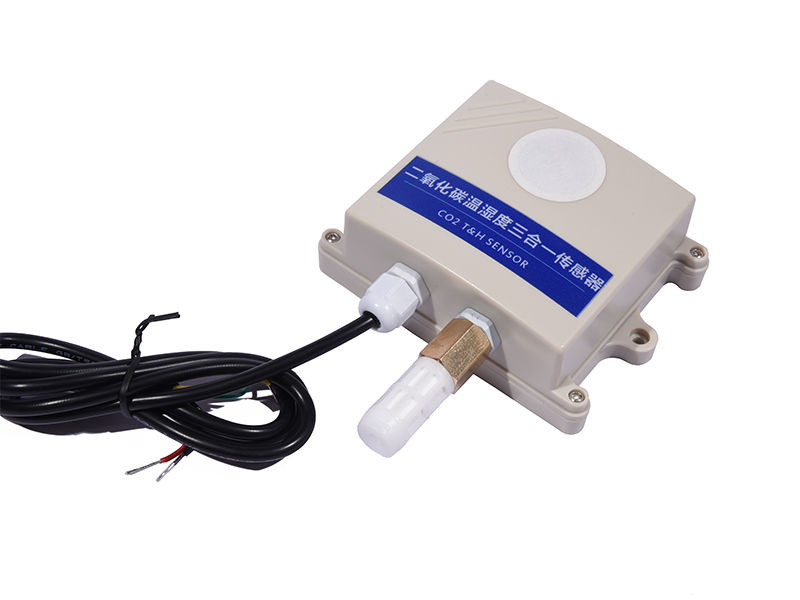

S-STCO CO2温湿度三合一变送器环境气体监测传感器空气质量
- 产品介绍
- 参数特性
- 相关下载
- 应用方案
产品简介
该变送器广泛适用于农业大棚、花卉培养等需要二氧化碳及温湿度监测的场合。传感器内输入电源，感应探头，信号输出三部分完全隔离。安全可靠，外观美观，安装方便。本产品采用高灵敏度数字探头，信号稳定，精度高。具有测量范围宽、线形度好、防水性能好、使用方便、便于安装、传输距离远等特点。
主要参数
| 参数名称 | 参数内容 |
| 直流供电 | 9-24V DC |
| 平均功耗 | 180 mW |
| CO2测量范围 | 0-5000 ppm/0-10000 ppm |
| CO2分辨率 | 1 ppm |
| 温度测量范围 | -40 °C-80 °C |
| 湿度测量范围 | 0-100%RH |
| 温度精度 | ±0.5C |
| 湿度精度 | ±3% |
| 温度分辨率 | 0.1 C |
| 湿度分辨率 | 0.1%RH |
使用方法
本产品也可以多个传感器组合在一条485总线使用。理论上一条 总线可以接16个以上的485传感器。组合前用我司的助手软件将传感 器配置不同的地址。
通信参数
| 参数 | 内容 |
| 编码 | 8位二进制 |
| 数据位 | 8位 |
| 奇偶校验位 | 无 |
| 停止位 | 1位 |
| 错误校验 | CRC-16(Modbus) |
| 波特率 | 2400/ 4800/9600bps 可设，出厂默认 9600bps |
通信协议
采用Modbus-RTU通讯规约，格式如
下：问询帧
| 地址码 | 功能码 | 起始地址 | 请求寄存器数量 | 校验码 |
| 1字节 | 1字节 | 2字节 | 2字节 | 2 字节 |
应答帧
| 地址码 | 功能码 | 数据长度 | 回传数据内容 | 校验码 |
| 1字节 | 1字节 | 1字节 | N字节 | 2 字节 |
地址码，即设备地址，在通讯网络中是唯一的（出厂默认0x01）。
本变送器只用到功能码0x03。注意数据高位在前，CRC低位在前。
| 4.3寄存器地址 | |||
| 寄存器地址 |
PLC组态地 址 |
内容 | 操作 |
| 0000 H | 40001 | 湿度（单位为0.1%RH） | 只读 |
| 0001 H | 40002 | 温度（单位为0.1 °C） | 只读 |
| 0007 H | 40008 | 二氧化碳浓度（单位为1 ppm） | 只读 |
通讯协议示例以及解释
读取设备地址0x01的温湿度值
问询帧
| 地址码 | 功能码 | 起始地址 | 请求寄存器数量 | 校验码 |
| 0x01 | 0x03 | 0x00 0x00 | 0x00 0x02 | 0xC4 0x0B |
应答帧
| 地址码 | 功能码 | 数据长度 | 湿度值 | 温度值 | 校验码 |
| 0x01 | 0x03 | 0x04 | 0x02 0x92 | 0x00 0xFB | 0x1B 0xE5 |
数据换算:
0292 H （十六进制）=658 =＞湿度值=65.8%RH
00FBH （十六进制）=251= ＞温度值=25.1°C
读取设备地址0x01的二氧化碳浓度值
问询帧
| 地址码 | 功能码 | 起始地址 | 请求寄存器数量 | 校验码 |
| 0x01 | 0x03 | 0x00 0x07 | 0x00 0x01 | 0x35 0xCB |
应答帧
| 地址码 | 功能码 | 数据长度 | 二氧化碳浓度值 | 校验码 |
| 0x01 | 0x03 | 0x02 | 0x05 0x40 | 0xBA 0xE4 |
数据换算：
0540 H （十六进制）=1344 =＞二氧化碳浓度值=1344 ppm
将设备地址0x01改为0x02
问询帧
| 地址码 | 功能码 | 起始地址 | 写入寄存器数值 | 校验码 |
| 0x01 | 0x06 | 0x00 0x3E | 0x00 0x02 | 0x69 0xC7 |
应答帧
| 地址码 | 功能码 | 起始地址 | 寄存器数值 | 校验码 |
| 0x01 | 0x06 | 0x00 0x3E | 0x00 0x02 | 0x69 0xC7 |
